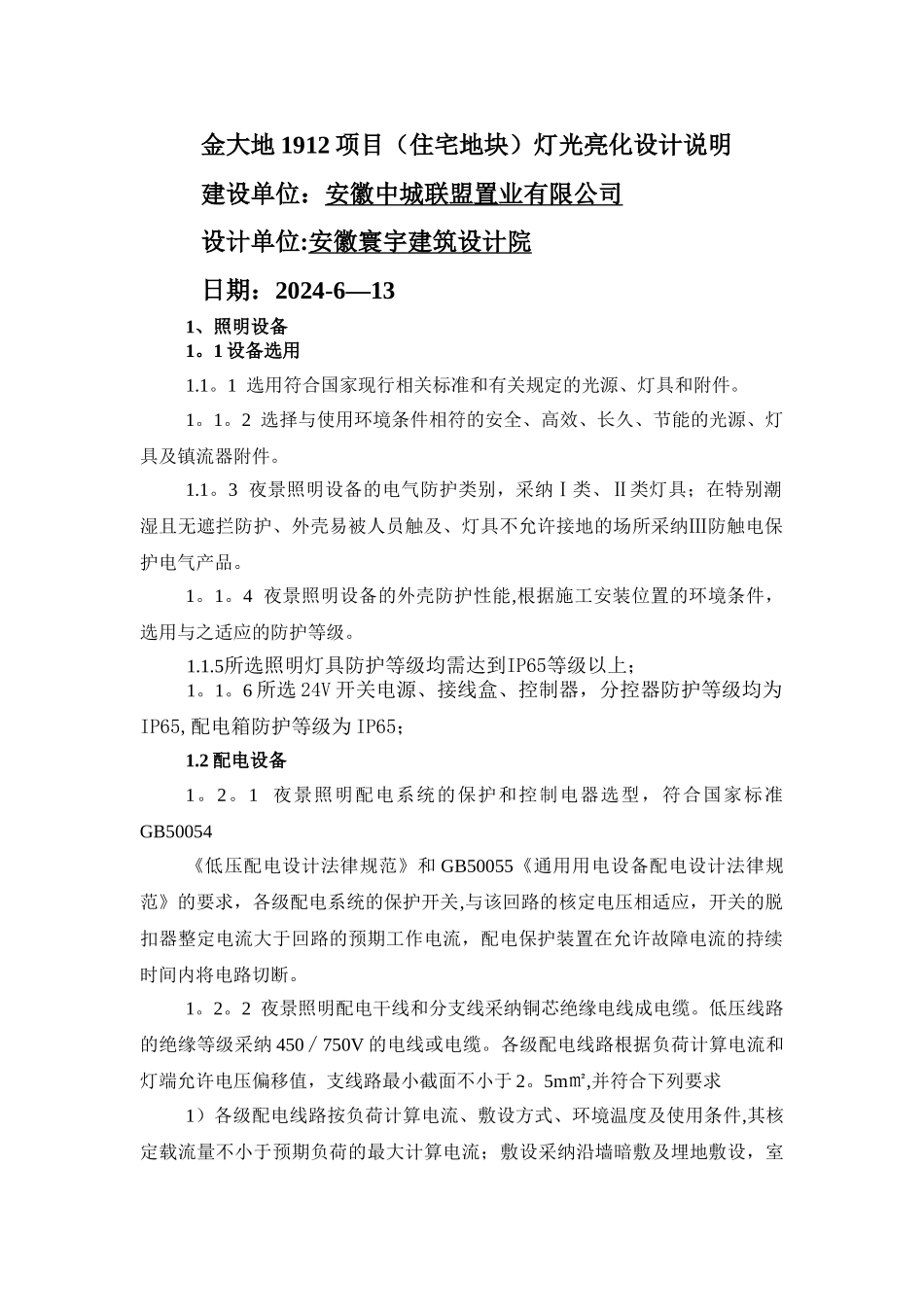

金大地 1912 项目(住宅地块)灯光亮化设计说明建设单位:安徽中城联盟置业有限公司设计单位:安徽寰宇建筑设计院日期:2024-6—131、照明设备1。1 设备选用1.1。1 选用符合国家现行相关标准和有关规定的光源、灯具和附件。1。1。2 选择与使用环境条件相符的安全、高效、长久、节能的光源、灯具及镇流器附件。1.1。3 夜景照明设备的电气防护类别,采纳Ⅰ类、Ⅱ类灯具;在特别潮湿且无遮拦防护、外壳易被人员触及、灯具不允许接地的场所采纳Ⅲ防触电保护电气产品。1。1。4 夜景照明设备的外壳防护性能,根据施工安装位置的环境条件,选用与之适应的防护等级。1.1.5所选照明灯具防护等级均需达到IP65等级以上;1。1。6 所选 24V 开关电源、接线盒、控制器,分控器防护等级均为IP65,配电箱防护等级为 IP65;1.2 配电设备1。2。1 夜景照明配电系统的保护和控制电器选型,符合国家标准GB50054《低压配电设计法律规范》和 GB50055《通用用电设备配电设计法律规范》的要求,各级配电系统的保护开关,与该回路的核定电压相适应,开关的脱扣器整定电流大于回路的预期工作电流,配电保护装置在允许故障电流的持续时间内将电路切断。1。2。2 夜景照明配电干线和分支线采纳铜芯绝缘电线成电缆。低压线路的绝缘等级采纳 450∕750V 的电线或电缆。各级配电线路根据负荷计算电流和灯端允许电压偏移值,支线路最小截面不小于 2。5m㎡,并符合下列要求1)各级配电线路按负荷计算电流、敷设方式、环境温度及使用条件,其核定载流量不小于预期负荷的最大计算电流;敷设采纳沿墙暗敷及埋地敷设,室内部分沿天花内明敷。2)线路的绝缘符合系统额定电压。低压绝缘导体采纳 450/750V 的电线电缆。3)线路电压损失不超过允许值,选择导体截面积应使灯端允许电压值符合国家相关法律规范的要求。4)导体最小截面满足机械强度的要求,分支线的最小截面不小于 1.5m㎡.采纳 TN 系统配电的干线,应按最大负荷电流选择控制保护电器何导线截面,并充分考虑中性线的不平衡电流,使中性线不应小于相线截面.1。3 光源选择1.3.1 泛光照明选用与建筑物表面色调相近的照明光源。1.3.2 选用发光二极管、T5 型、T8 型直管荧光灯作为照明光源。1.3.3 广告、标志灯照明采纳金属卤化物灯等显色性好的光源作为照明光源。1。3.41.4 灯具选择1。4。1 照明灯具的配光选择以照明对象为基础.1.4。2 选用的灯具符合安全要求和周围环境要求。1。4。3 选用光通维持性能好的灯...
