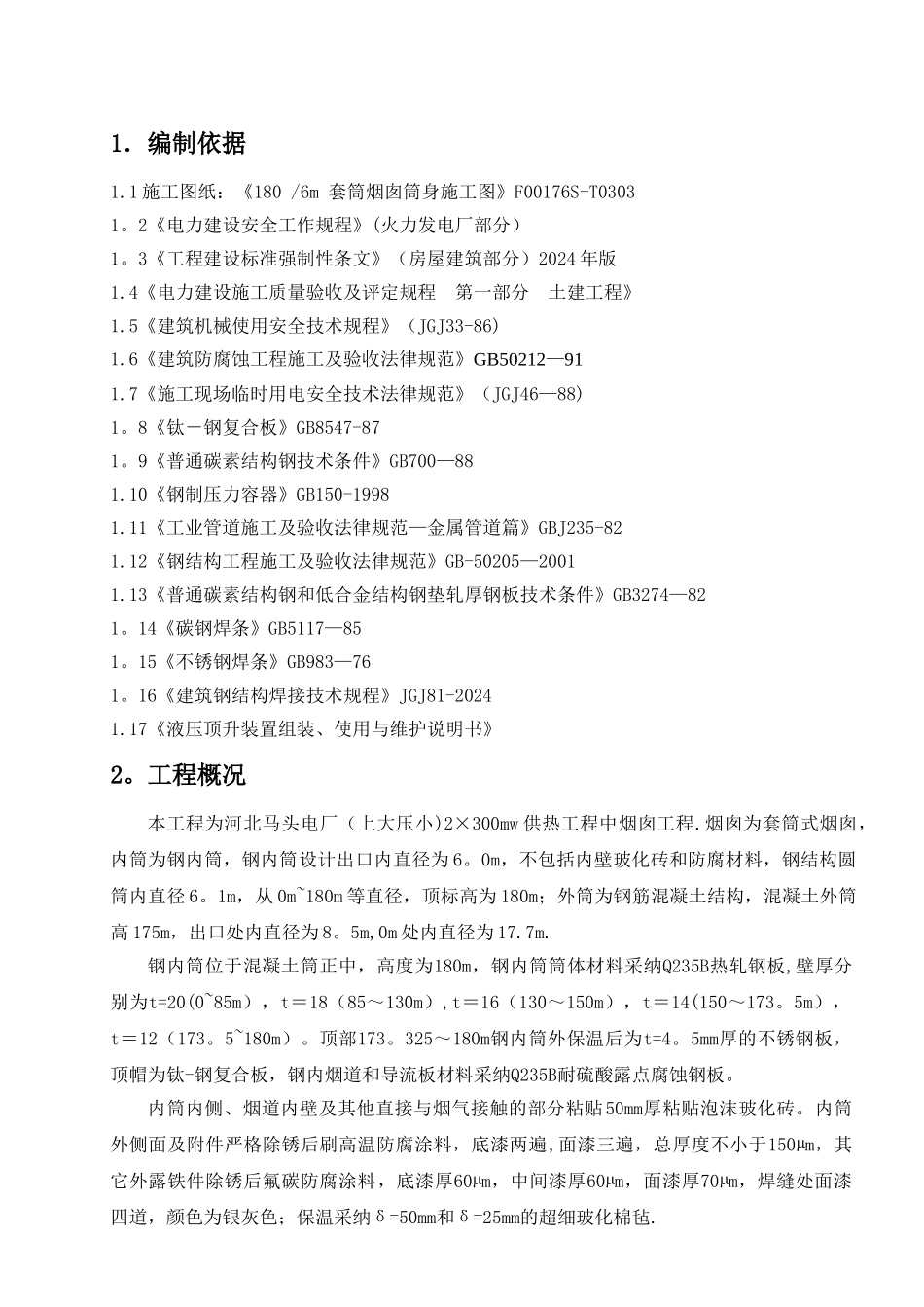

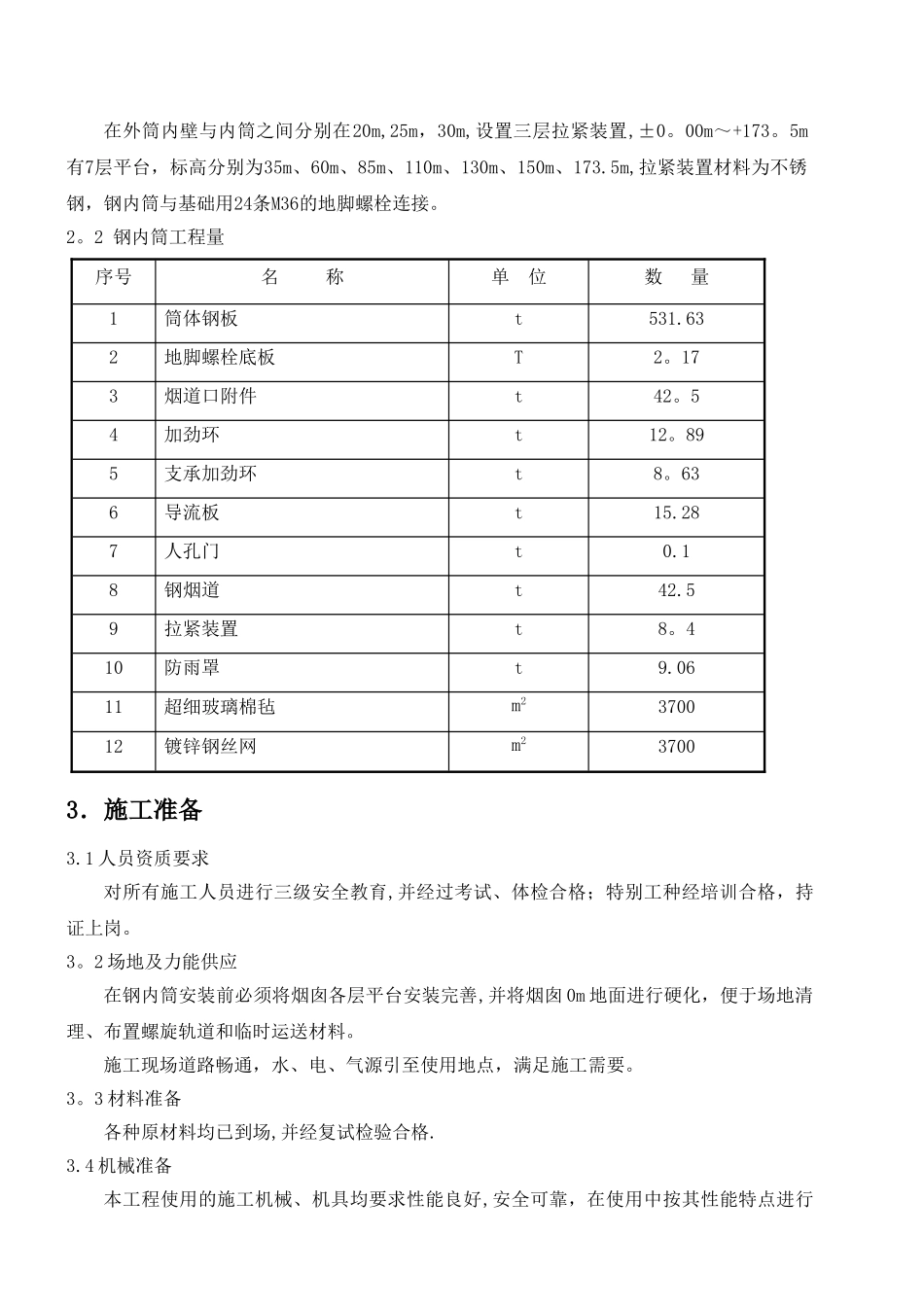

1．编制依据1.1 施工图纸：《180 /6m 套筒烟囱筒身施工图》F00176S-T03031。2《电力建设安全工作规程》(火力发电厂部分）1。3《工程建设标准强制性条文》（房屋建筑部分）2024 年版1.4《电力建设施工质量验收及评定规程 第一部分 土建工程》1.5《建筑机械使用安全技术规程》（JGJ33-86)1.6《建筑防腐蚀工程施工及验收法律规范》GB50212—911.7《施工现场临时用电安全技术法律规范》（JGJ46—88)1。8《钛－钢复合板》GB8547-871。9《普通碳素结构钢技术条件》GB700—881.10《钢制压力容器》GB150-19981.11《工业管道施工及验收法律规范—金属管道篇》GBJ235-821.12《钢结构工程施工及验收法律规范》GB-50205—20011.13《普通碳素结构钢和低合金结构钢垫轧厚钢板技术条件》GB3274—821。14《碳钢焊条》GB5117—851。15《不锈钢焊条》GB983—761。16《建筑钢结构焊接技术规程》JGJ81-20241.17《液压顶升装置组装、使用与维护说明书》2。工程概况本工程为河北马头电厂（上大压小)2×300mw 供热工程中烟囱工程.烟囱为套筒式烟囱，内筒为钢内筒，钢内筒设计出口内直径为 6。0m，不包括内壁玻化砖和防腐材料，钢结构圆筒内直径 6。1m，从 0m~180m 等直径，顶标高为 180m；外筒为钢筋混凝土结构，混凝土外筒高 175m，出口处内直径为 8。5m,0m 处内直径为 17.7m.钢内筒位于混凝土筒正中，高度为180m，钢内筒筒体材料采纳Q235B热轧钢板,壁厚分别为t=20(0~85m），t＝18（85～130m）,t＝16（130～150m），t＝14(150～173。5m）， t＝12（173。5~180m）。顶部173。325～180m钢内筒外保温后为t=4。5mm厚的不锈钢板，顶帽为钛-钢复合板，钢内烟道和导流板材料采纳Q235B耐硫酸露点腐蚀钢板。内筒内侧、烟道内壁及其他直接与烟气接触的部分粘贴50mm厚粘贴泡沫玻化砖。内筒外侧面及附件严格除锈后刷高温防腐涂料，底漆两遍,面漆三遍，总厚度不小于150µm，其它外露铁件除锈后氟碳防腐涂料，底漆厚60µm，中间漆厚60µm，面漆厚70µm，焊缝处面漆四道，颜色为银灰色；保温采纳δ=50mm和δ=25mm的超细玻化棉毡.在外筒内壁与内筒之间分别在20m,25m，30m,设置三层拉紧装置,±0。00m～+173。5m有7层平台，标高分别为35m、60m、85m、110m、130m、150m、173.5m,拉紧装置材料为不锈钢，钢内筒与基础用24条M36的地脚螺栓连接。2。2 钢内筒工程量序号名 称单 位数 量1筒体钢板t531.632地脚螺栓底板T2。173烟道口附件t42。54加劲环t12。895支承加劲环t8。63...
