烧结布袋除尘器拆除施工吊装方案

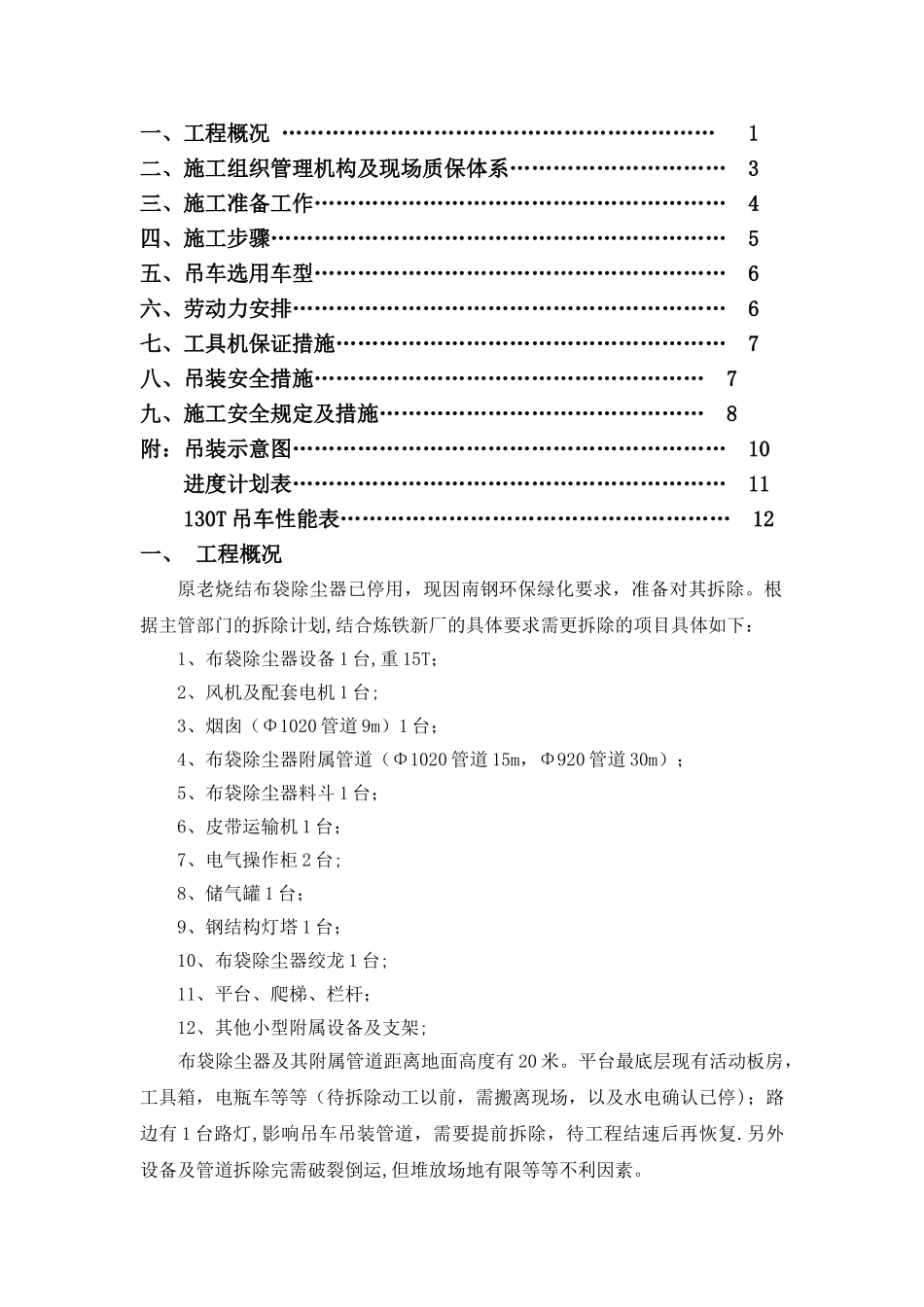

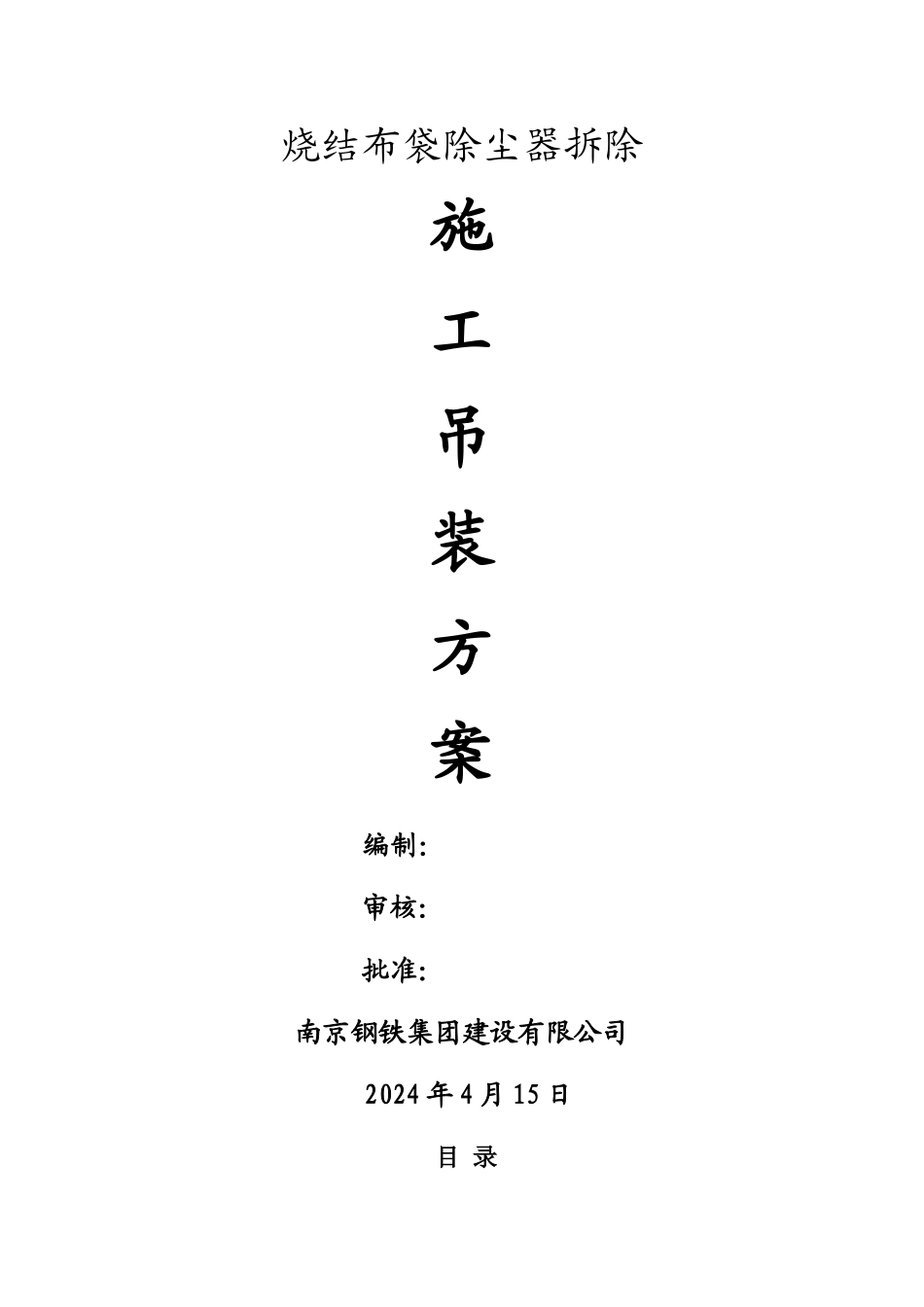

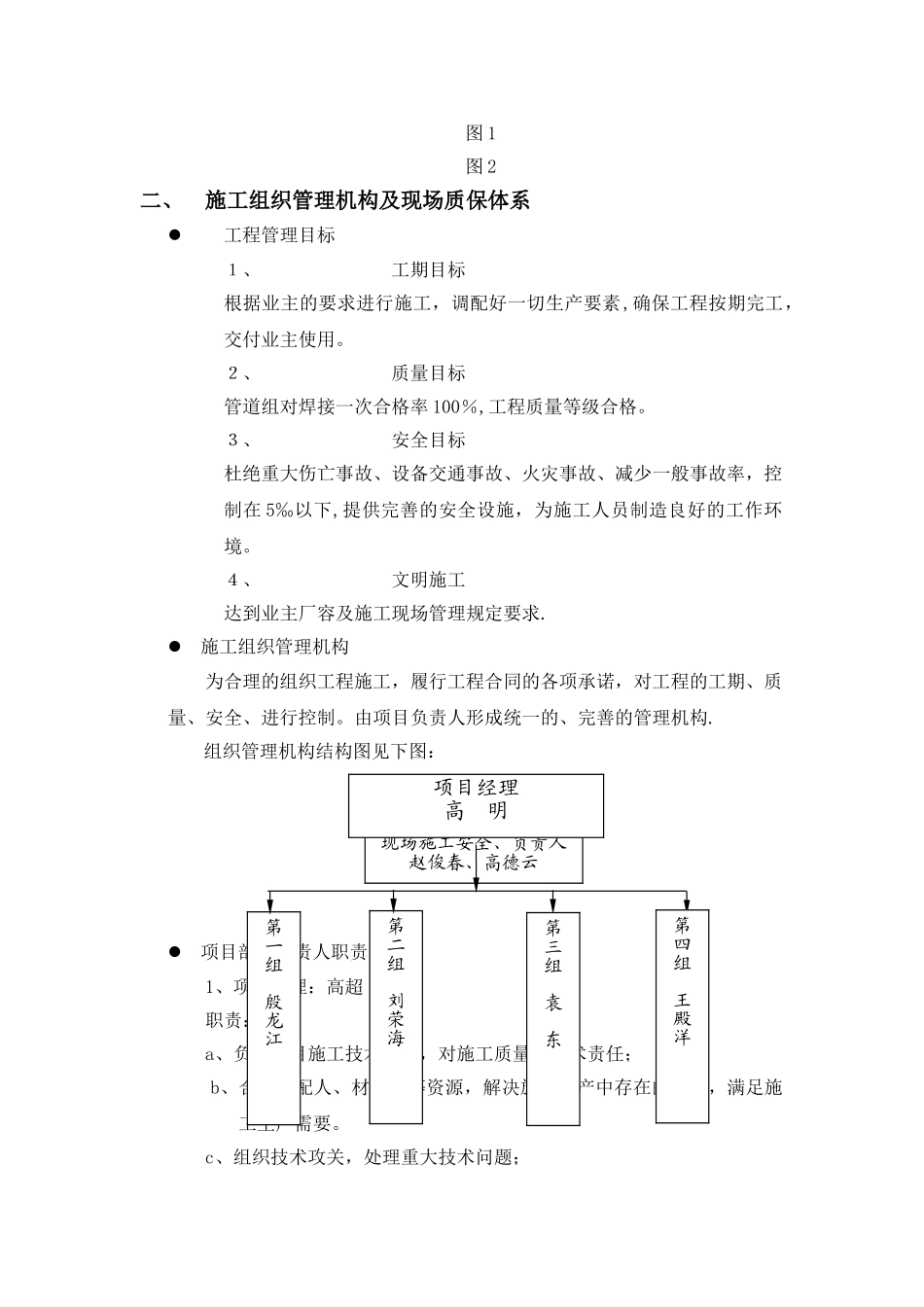

烧结布袋除尘器拆除施工吊装方案编制：审核：批准：南京钢铁集团建设有限公司 2024 年 4 月 15 日目 录一、工程概况 …………………………………………………… 1二、施工组织管理机构及现场质保体系………………………… 3三、施工准备工作………………………………………………… 4四、施工步骤……………………………………………………… 5五、吊车选用车型………………………………………………… 6六、劳动力安排…………………………………………………… 6七、工具机保证措施……………………………………………… 7八、吊装安全措施……………………………………………… 7九、施工安全规定及措施……………………………………… 8附：吊装示意图…………………………………………………… 10 进度计划表…………………………………………………… 11 130T 吊车性能表……………………………………………… 12一、 工程概况原老烧结布袋除尘器已停用，现因南钢环保绿化要求，准备对其拆除。根据主管部门的拆除计划,结合炼铁新厂的具体要求需更拆除的项目具体如下：1、布袋除尘器设备 1 台,重 15T；2、风机及配套电机 1 台;3、烟囱（Φ1020 管道 9m）1 台；4、布袋除尘器附属管道（Φ1020 管道 15m，Φ920 管道 30m）；5、布袋除尘器料斗 1 台；6、皮带运输机 1 台；7、电气操作柜 2 台;8、储气罐 1 台；9、钢结构灯塔 1 台；10、布袋除尘器绞龙 1 台;11、平台、爬梯、栏杆；12、其他小型附属设备及支架; 布袋除尘器及其附属管道距离地面高度有 20 米。平台最底层现有活动板房，工具箱，电瓶车等等（待拆除动工以前，需搬离现场，以及水电确认已停)；路边有 1 台路灯,影响吊车吊装管道，需要提前拆除，待工程结速后再恢复.另外设备及管道拆除完需破裂倒运,但堆放场地有限等等不利因素。图 1图 2二、 施工组织管理机构及现场质保体系 工程管理目标１、工期目标根据业主的要求进行施工，调配好一切生产要素,确保工程按期完工，交付业主使用。２、质量目标管道组对焊接一次合格率 100％,工程质量等级合格。３、安全目标杜绝重大伤亡事故、设备交通事故、火灾事故、减少一般事故率，控制在 5‰以下,提供完善的安全设施，为施工人员制造良好的工作环境。４、文明施工达到业主厂容及施工现场管理规定要求. 施工组织管理机构为合理的组织工程施工，履行工程合同的各项承诺，对工...
