热力管网焊接施工技术交底

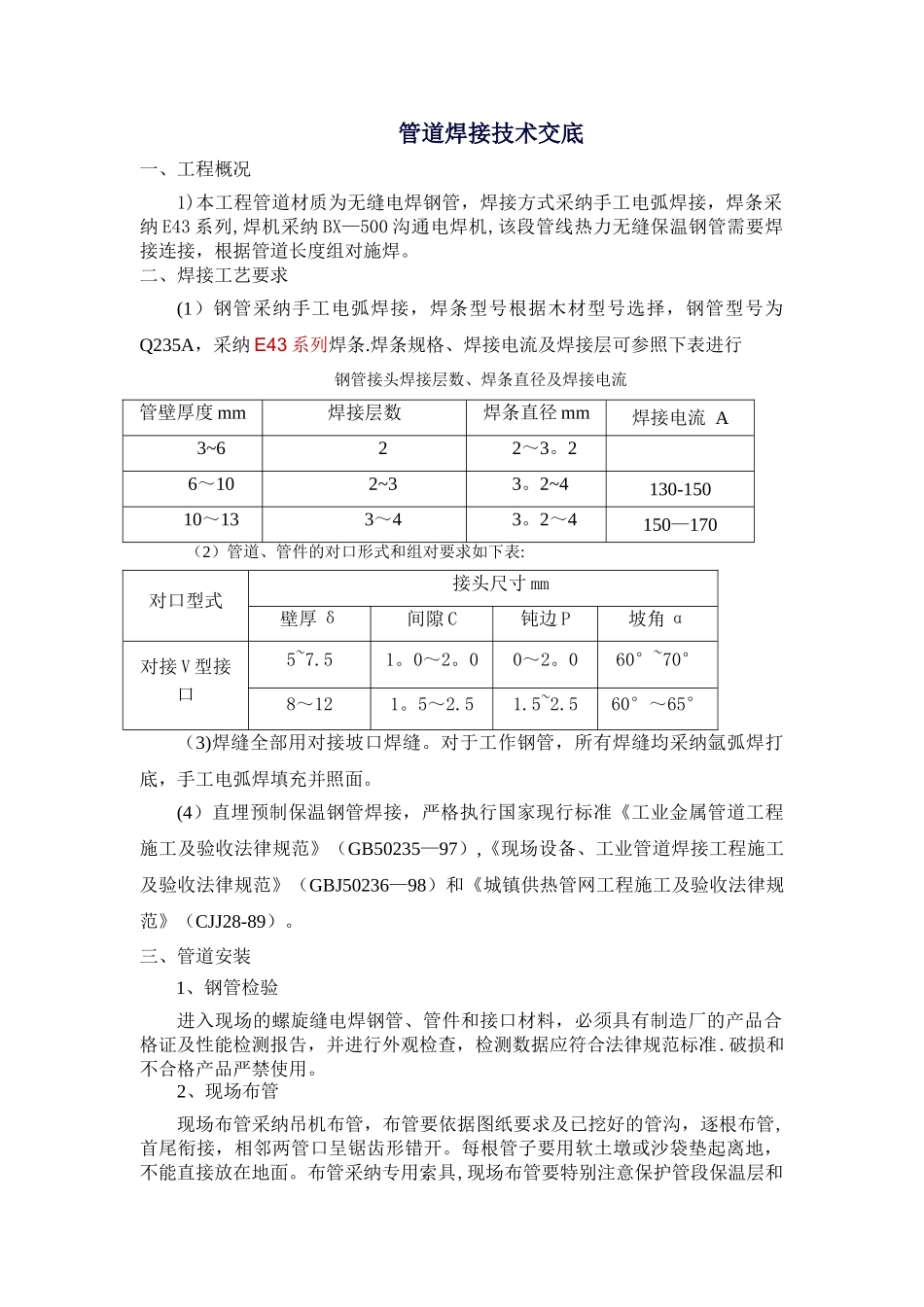

管道焊接技术交底一、工程概况1)本工程管道材质为无缝电焊钢管，焊接方式采纳手工电弧焊接，焊条采纳 E43 系列,焊机采纳 BX—500 沟通电焊机,该段管线热力无缝保温钢管需要焊接连接，根据管道长度组对施焊。二、焊接工艺要求(1）钢管采纳手工电弧焊接，焊条型号根据木材型号选择，钢管型号为Q235A，采纳 E43 系列焊条.焊条规格、焊接电流及焊接层可参照下表进行钢管接头焊接层数、焊条直径及焊接电流管壁厚度 mm焊接层数焊条直径 mm焊接电流 A3~622～3。26～102~33。2~4130-15010～133～43。2～4150—170（2）管道、管件的对口形式和组对要求如下表:对口型式接头尺寸 mm壁厚 δ间隙 C钝边 P坡角 α对接 V 型接口5~7.51。0～2。00～2。060°~70°8～121。5～2.51.5~2.560°～65°（3)焊缝全部用对接坡口焊缝。对于工作钢管，所有焊缝均采纳氩弧焊打底，手工电弧焊填充并照面。(4）直埋预制保温钢管焊接，严格执行国家现行标准《工业金属管道工程施工及验收法律规范》（GB50235—97）,《现场设备、工业管道焊接工程施工及验收法律规范》（GBJ50236—98）和《城镇供热管网工程施工及验收法律规范》（CJJ28-89）。三、管道安装1、钢管检验进入现场的螺旋缝电焊钢管、管件和接口材料，必须具有制造厂的产品合格证及性能检测报告，并进行外观检查，检测数据应符合法律规范标准.破损和不合格产品严禁使用。2、现场布管现场布管采纳吊机布管，布管要依据图纸要求及已挖好的管沟，逐根布管,首尾衔接，相邻两管口呈锯齿形错开。每根管子要用软土墩或沙袋垫起离地，不能直接放在地面。布管采纳专用索具,现场布管要特别注意保护管段保温层和管口，不允许用拖、滚、撬的方法布管.在拖运过程中应实行防损管子的措施,避开运伤或划伤管子和外防腐层.对管子外表出现的槽痕和划伤等有缺陷必须修正消除。3、管道吊装运输1）保温管采纳 10T 大板车运输，采纳宽度不小于 150mm 的吊带吊装，装卸时，应轻起稳放，防止磕碰，以防破坏保护层。2）保温管码放在方木上并楔死,高度不超过 2m。应同规格放在一起，并标注规格数量，管端封堵，防止杂物进入，管头苫布,防止保温层浸水。3）根据现场实际情况管道吊装使用 20T 汽车吊，用尼龙吊带和钢丝绳吊钩配合使用，逐根下管,部分地段需穿管进行管道就位。3 管道组对1）管子加工:根据需要长度进行切短加工。量准所需长度后用电锯切割，校核长度后划线用氧-乙炔焰切口,加工坡口，并用磨光机打磨洁净。2)管...
