热力管道焊接方案

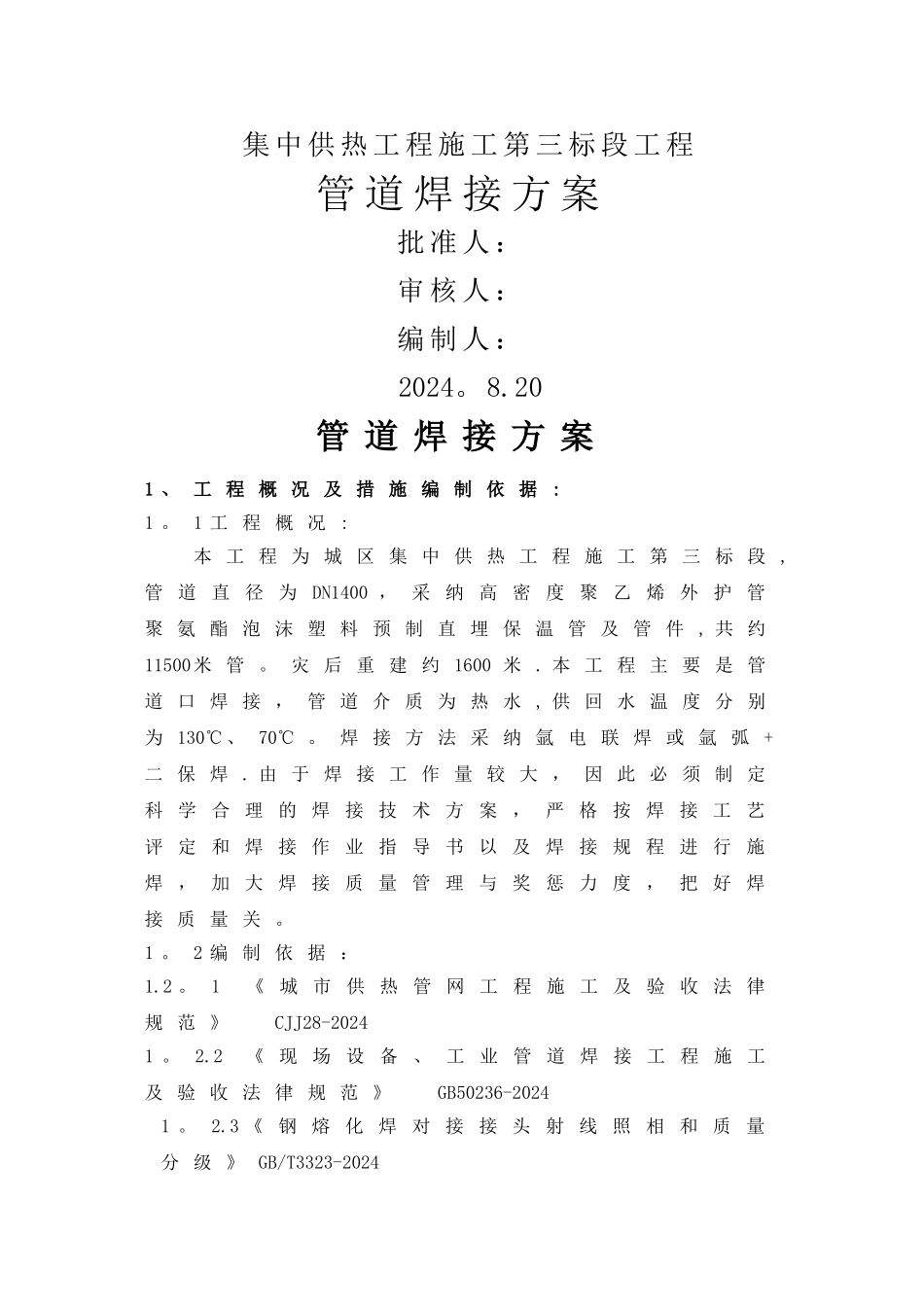

集 中 供 热 工 程 施 工 第 三 标 段 工 程 管 道 焊 接 方 案批 准 人 ：审 核 人 ：编 制 人 ： 2024。 8.20管 道 焊 接 方 案1 、 工 程 概 况 及 措 施 编 制 依 据 :1 。 1 工 程 概 况 :本 工 程 为 城 区 集 中 供 热 工 程 施 工 第 三 标 段 ,管 道 直 径 为DN1400 ， 采 纳 高 密 度 聚 乙 烯 外 护 管聚 氨 酯 泡 沫 塑 料 预 制 直 埋 保 温 管 及 管 件 , 共 约11500米 管 。 灾 后 重 建 约 1600 米 . 本 工 程 主 要 是 管道 口 焊 接 ， 管 道 介 质 为 热 水 , 供 回 水 温 度 分 别为 130℃、 70℃ 。 焊 接 方 法 采 纳 氩 电 联 焊 或 氩 弧 +二 保 焊 . 由 于 焊 接 工 作 量 较 大 ， 因 此 必 须 制 定科 学 合 理 的 焊 接 技 术 方 案 ， 严 格 按 焊 接 工 艺评 定 和 焊 接 作 业 指 导 书 以 及 焊 接 规 程 进 行 施焊 ， 加 大 焊 接 质 量 管 理 与 奖 惩 力 度 ， 把 好 焊接 质 量 关 。1 。 2 编 制 依 据 ：1.2 。 1 《 城 市 供 热 管 网 工 程 施 工 及 验 收 法 律规 范 》 CJJ28-20241 。 2.2 《 现 场 设 备 、 工 业 管 道 焊 接 工 程 施 工及 验 收 法 律 规 范 》 GB50236-20241 。 2.3 《 钢 熔 化 焊 对 接 接 头 射 线 照 相 和 质 量分 级 》 GB/T3323-20242 、 工 程 所 用 材 料 要 求 ：2 。 1 本 工 程 采 纳 预 制 直 埋 保 温 管 ， 其 结 构 形式 为 ： 工 作 钢 管+ 保 温 层 （ 聚 氨 酯)+ 外 套 ( 高密 度 聚 乙 烯 ） 。管 材 、 管 件 必 须 具 有 出 厂 合格 证 或 质 量 证 明 书 。 材 质 合 格 证 应 包 括工 作管 ( 钢 管 ) 的 合 格 证 和 保 温 层 的 合 格 证 . 我 单 位只 负 责 工 作 钢 管 的 焊 接 ， 焊 口 保 温 由 业 主 另行 委 托 . 本 工 程 钢 管 材 质 为 Q235B。2 。 2 焊 材 的 选 用 ：本 工 程 管 道 焊 接 采 纳 氩 弧 焊 打 底 、 手 工 电弧 焊盖 ...
