焊接质量标准

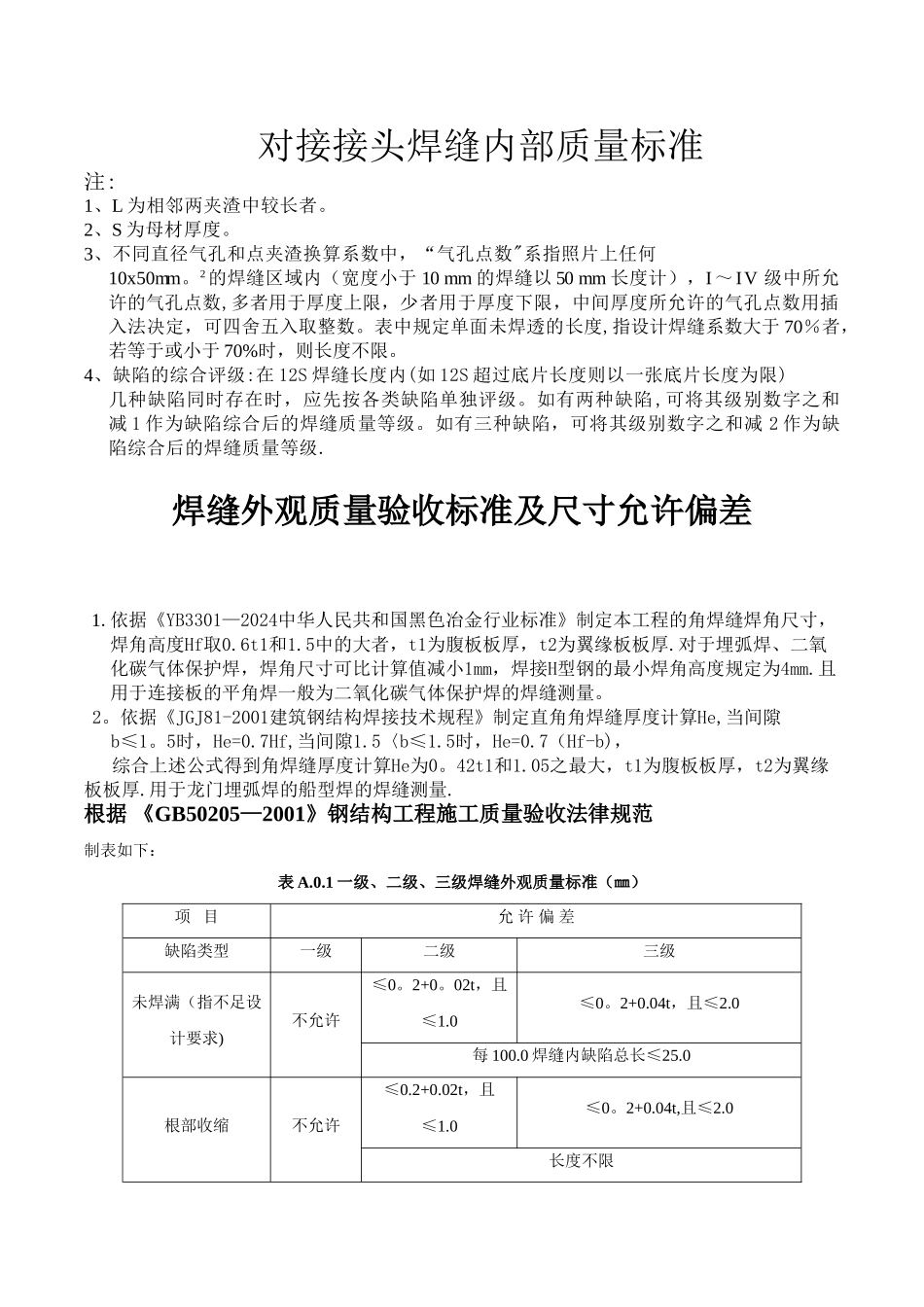

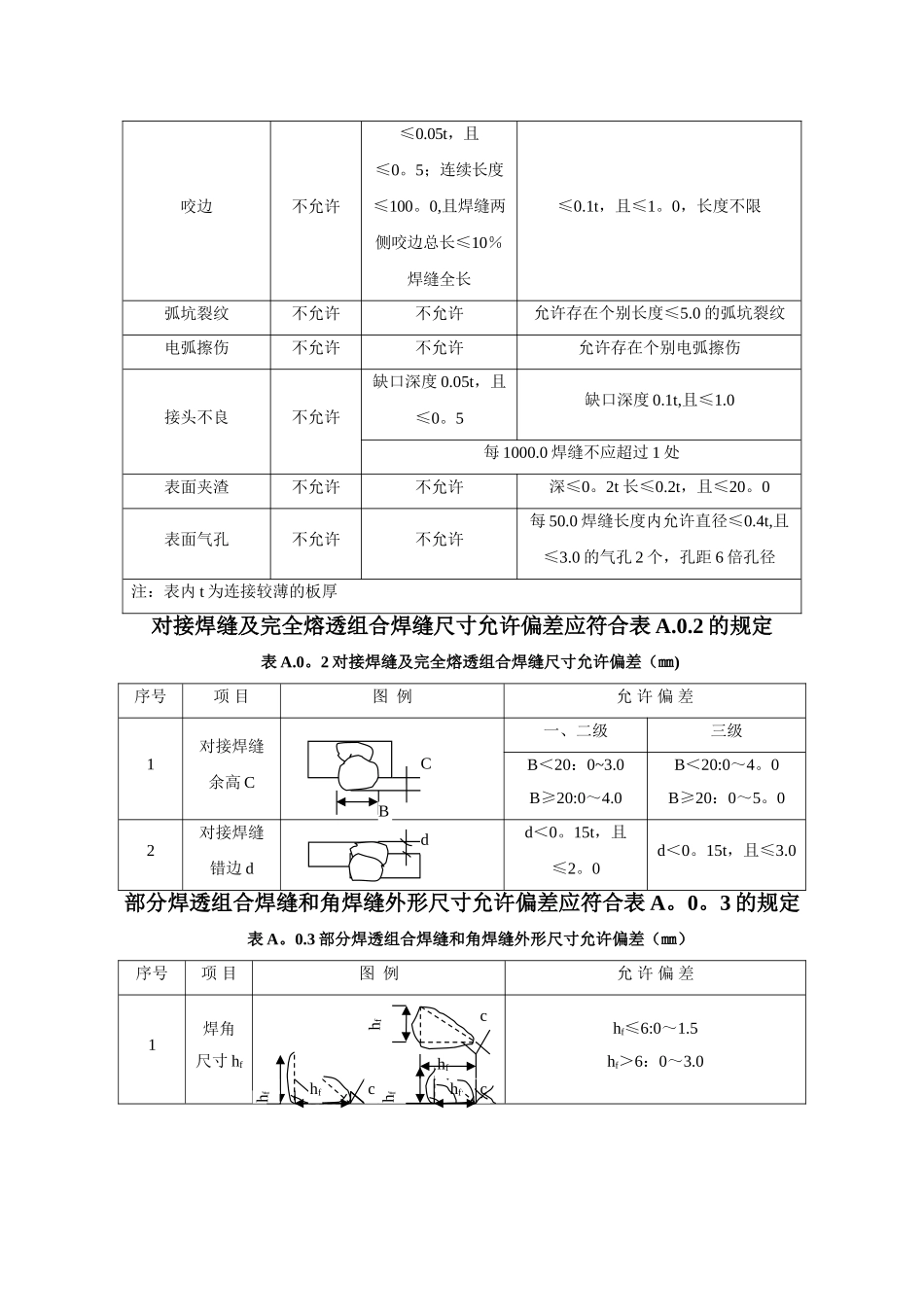

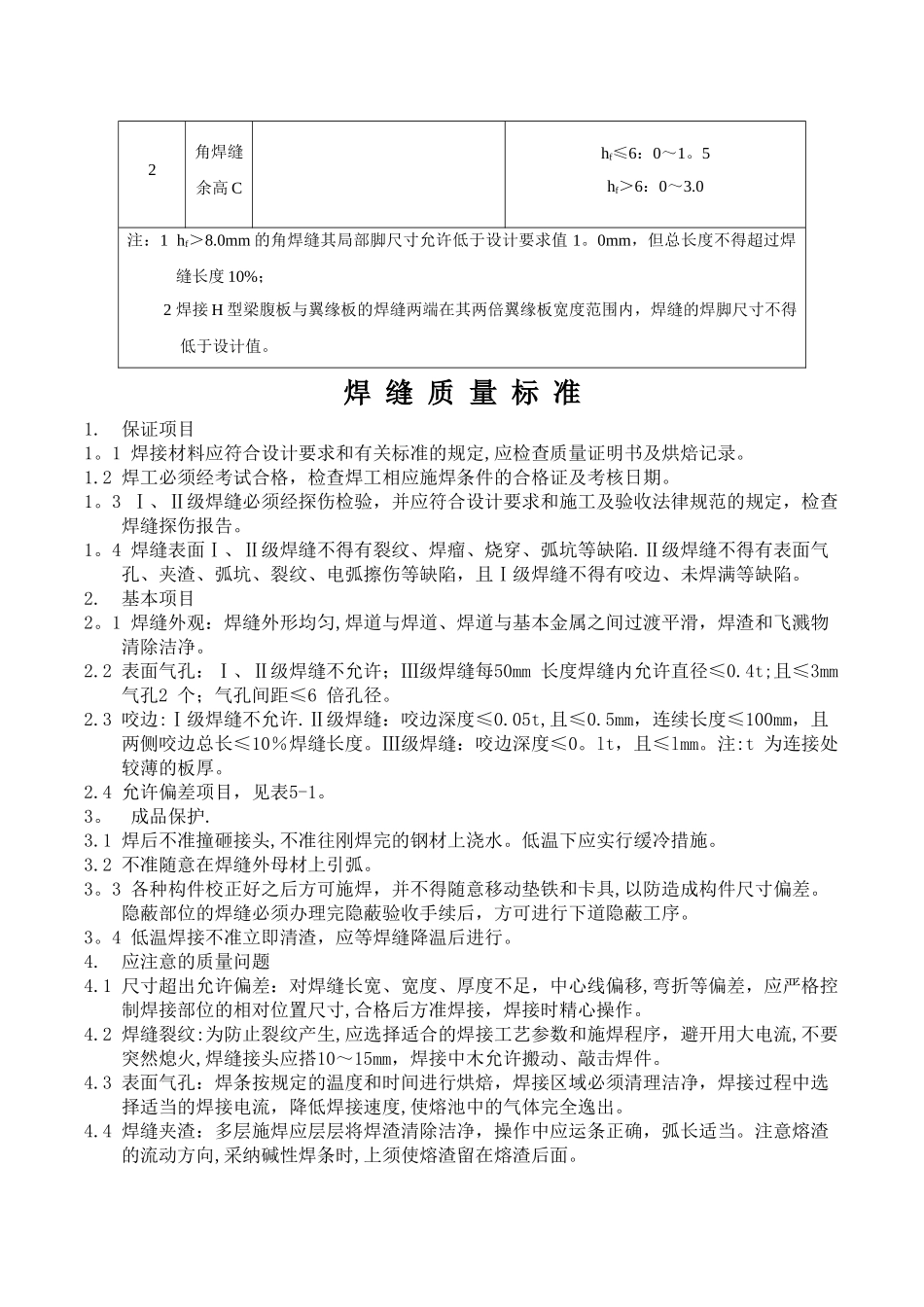

对接接头焊缝内部质量标准注:1、L 为相邻两夹渣中较长者。2、S 为母材厚度。3、不同直径气孔和点夹渣换算系数中，“气孔点数"系指照片上任何10x50mm。2的焊缝区域内（宽度小于 10 mm 的焊缝以 50 mm 长度计），I～IV 级中所允许的气孔点数,多者用于厚度上限，少者用于厚度下限，中间厚度所允许的气孔点数用插入法决定，可四舍五入取整数。表中规定单面未焊透的长度,指设计焊缝系数大于 70％者，若等于或小于 70%时，则长度不限。4、缺陷的综合评级:在 12S 焊缝长度内(如 12S 超过底片长度则以一张底片长度为限)几种缺陷同时存在时，应先按各类缺陷单独评级。如有两种缺陷,可将其级别数字之和减 1 作为缺陷综合后的焊缝质量等级。如有三种缺陷，可将其级别数字之和减 2 作为缺陷综合后的焊缝质量等级.焊缝外观质量验收标准及尺寸允许偏差1.依据《YB3301—2024中华人民共和国黑色冶金行业标准》制定本工程的角焊缝焊角尺寸，焊角高度Hf取0.6t1和1.5中的大者，t1为腹板板厚，t2为翼缘板板厚.对于埋弧焊、二氧化碳气体保护焊，焊角尺寸可比计算值减小1mm，焊接H型钢的最小焊角高度规定为4mm.且用于连接板的平角焊一般为二氧化碳气体保护焊的焊缝测量。2。依据《JGJ81-2001建筑钢结构焊接技术规程》制定直角角焊缝厚度计算He,当间隙b≤1。5时，He=0.7Hf,当间隙1.5〈b≤1.5时，He=0.7（Hf-b)， 综合上述公式得到角焊缝厚度计算He为0。42t1和1.05之最大，t1为腹板板厚，t2为翼缘板板厚.用于龙门埋弧焊的船型焊的焊缝测量.根据 《GB50205—2001》钢结构工程施工质量验收法律规范 制表如下：表 A.0.1 一级、二级、三级焊缝外观质量标准（㎜）项 目允 许 偏 差缺陷类型一级二级三级未焊满（指不足设计要求)不允许≤0。2+0。02t，且≤1.0≤0。2+0.04t，且≤2.0每 100.0 焊缝内缺陷总长≤25.0根部收缩不允许≤0.2+0.02t，且≤1.0≤0。2+0.04t,且≤2.0长度不限咬边不允许≤0.05t，且≤0。5；连续长度≤100。0,且焊缝两侧咬边总长≤10％焊缝全长≤0.1t，且≤1。0，长度不限弧坑裂纹不允许不允许允许存在个别长度≤5.0 的弧坑裂纹电弧擦伤不允许不允许允许存在个别电弧擦伤接头不良不允许缺口深度 0.05t，且≤0。5缺口深度 0.1t,且≤1.0每 1000.0 焊缝不应超过 1 处表面夹渣不允许不允许深≤0。2t 长≤0.2t，且≤20。0表面气孔不允许不允许每 50.0 焊缝长度内允许直径≤0.4t,且≤3.0 的气孔 2 个，孔距 6 倍孔径注：...
