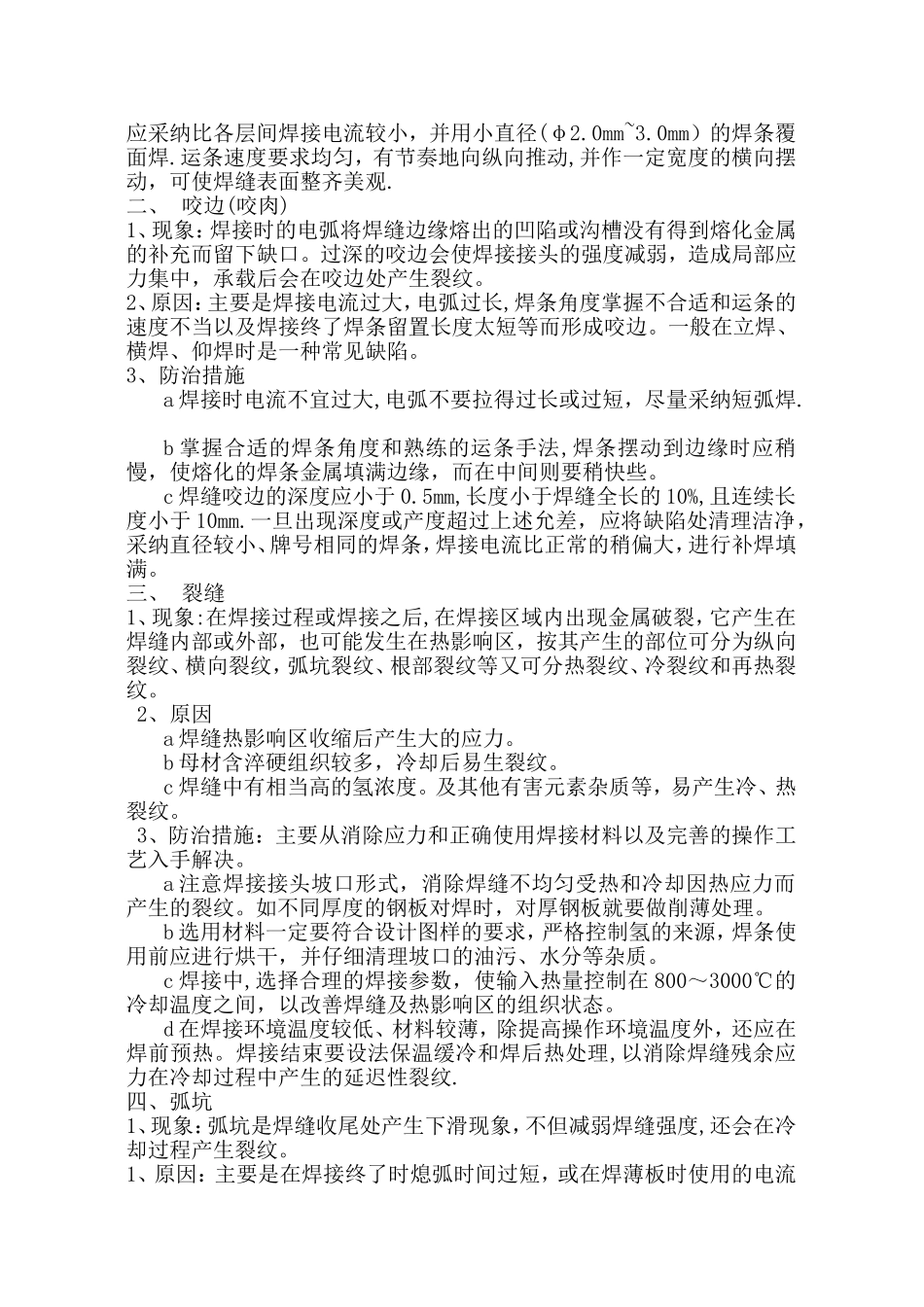

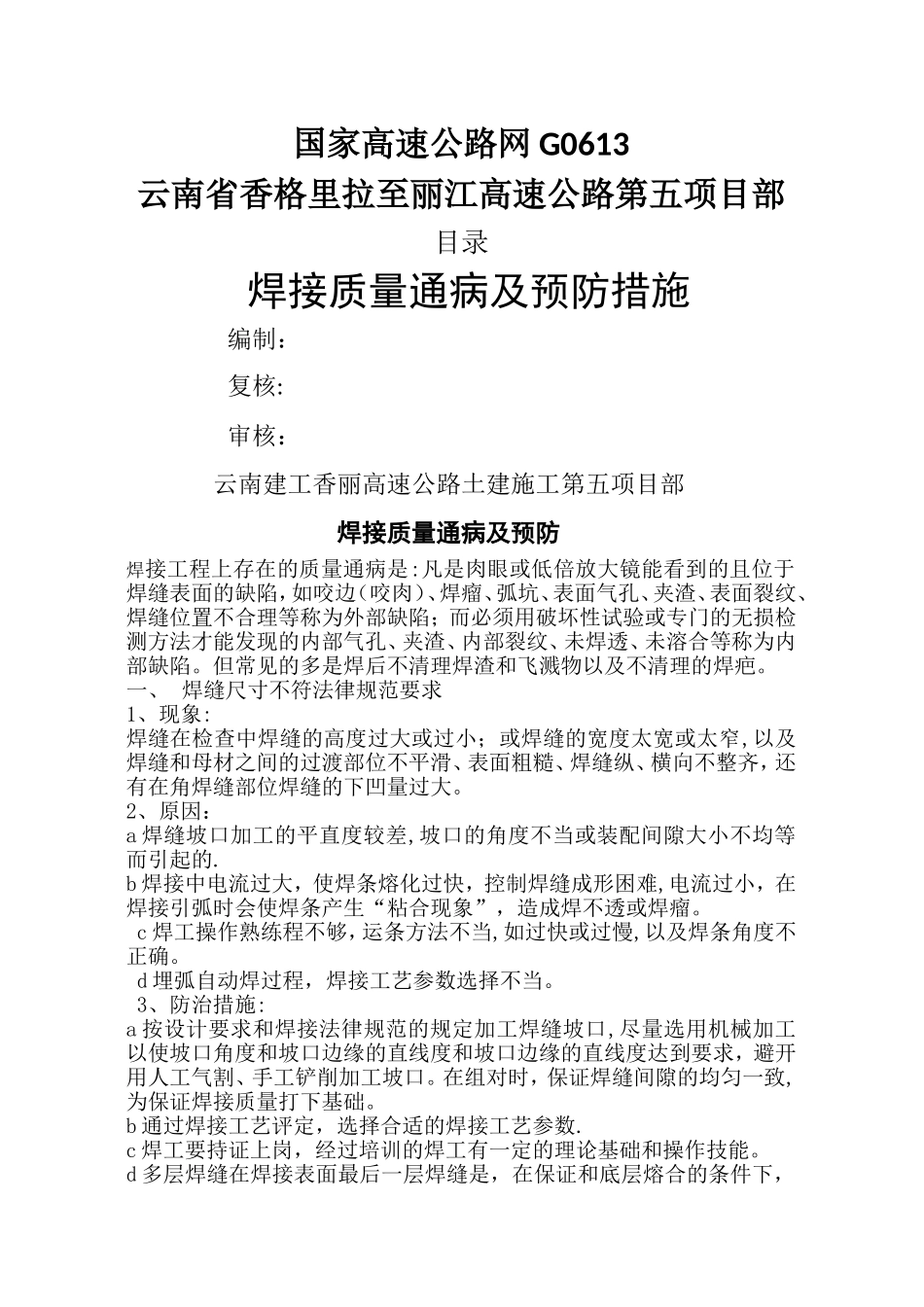

国家高速公路网 G0613云南省香格里拉至丽江高速公路第五项目部目录焊接质量通病及预防措施 编制： 复核: 审核：云南建工香丽高速公路土建施工第五项目部焊接质量通病及预防焊接工程上存在的质量通病是:凡是肉眼或低倍放大镜能看到的且位于焊缝表面的缺陷，如咬边（咬肉）、焊瘤、弧坑、表面气孔、夹渣、表面裂纹、焊缝位置不合理等称为外部缺陷；而必须用破坏性试验或专门的无损检测方法才能发现的内部气孔、夹渣、内部裂纹、未焊透、未溶合等称为内部缺陷。但常见的多是焊后不清理焊渣和飞溅物以及不清理的焊疤。一、 焊缝尺寸不符法律规范要求 1、现象:焊缝在检查中焊缝的高度过大或过小；或焊缝的宽度太宽或太窄,以及焊缝和母材之间的过渡部位不平滑、表面粗糙、焊缝纵、横向不整齐，还有在角焊缝部位焊缝的下凹量过大。 2、原因： a 焊缝坡口加工的平直度较差,坡口的角度不当或装配间隙大小不均等而引起的.b 焊接中电流过大，使焊条熔化过快，控制焊缝成形困难,电流过小，在焊接引弧时会使焊条产生“粘合现象”，造成焊不透或焊瘤。 c 焊工操作熟练程不够，运条方法不当,如过快或过慢,以及焊条角度不正确。 d 埋弧自动焊过程，焊接工艺参数选择不当。 3、防治措施: a 按设计要求和焊接法律规范的规定加工焊缝坡口,尽量选用机械加工以使坡口角度和坡口边缘的直线度和坡口边缘的直线度达到要求，避开用人工气割、手工铲削加工坡口。在组对时，保证焊缝间隙的均匀一致,为保证焊接质量打下基础。 b 通过焊接工艺评定，选择合适的焊接工艺参数. c 焊工要持证上岗，经过培训的焊工有一定的理论基础和操作技能。d 多层焊缝在焊接表面最后一层焊缝是，在保证和底层熔合的条件下，应采纳比各层间焊接电流较小，并用小直径(φ2.0mm~3.0mm）的焊条覆面焊.运条速度要求均匀，有节奏地向纵向推动,并作一定宽度的横向摆动，可使焊缝表面整齐美观. 二、 咬边(咬肉) 1、现象：焊接时的电弧将焊缝边缘熔出的凹陷或沟槽没有得到熔化金属的补充而留下缺口。过深的咬边会使焊接接头的强度减弱，造成局部应力集中，承载后会在咬边处产生裂纹。2、原因：主要是焊接电流过大，电弧过长,焊条角度掌握不合适和运条的速度不当以及焊接终了焊条留置长度太短等而形成咬边。一般在立焊、横焊、仰焊时是一种常见缺陷。 3、防治措施 a 焊接时电流不宜过大,电弧不要拉得过长或过短，尽量采纳短弧焊. b 掌握合适的焊条角度和熟练的运条手法,焊条摆...
