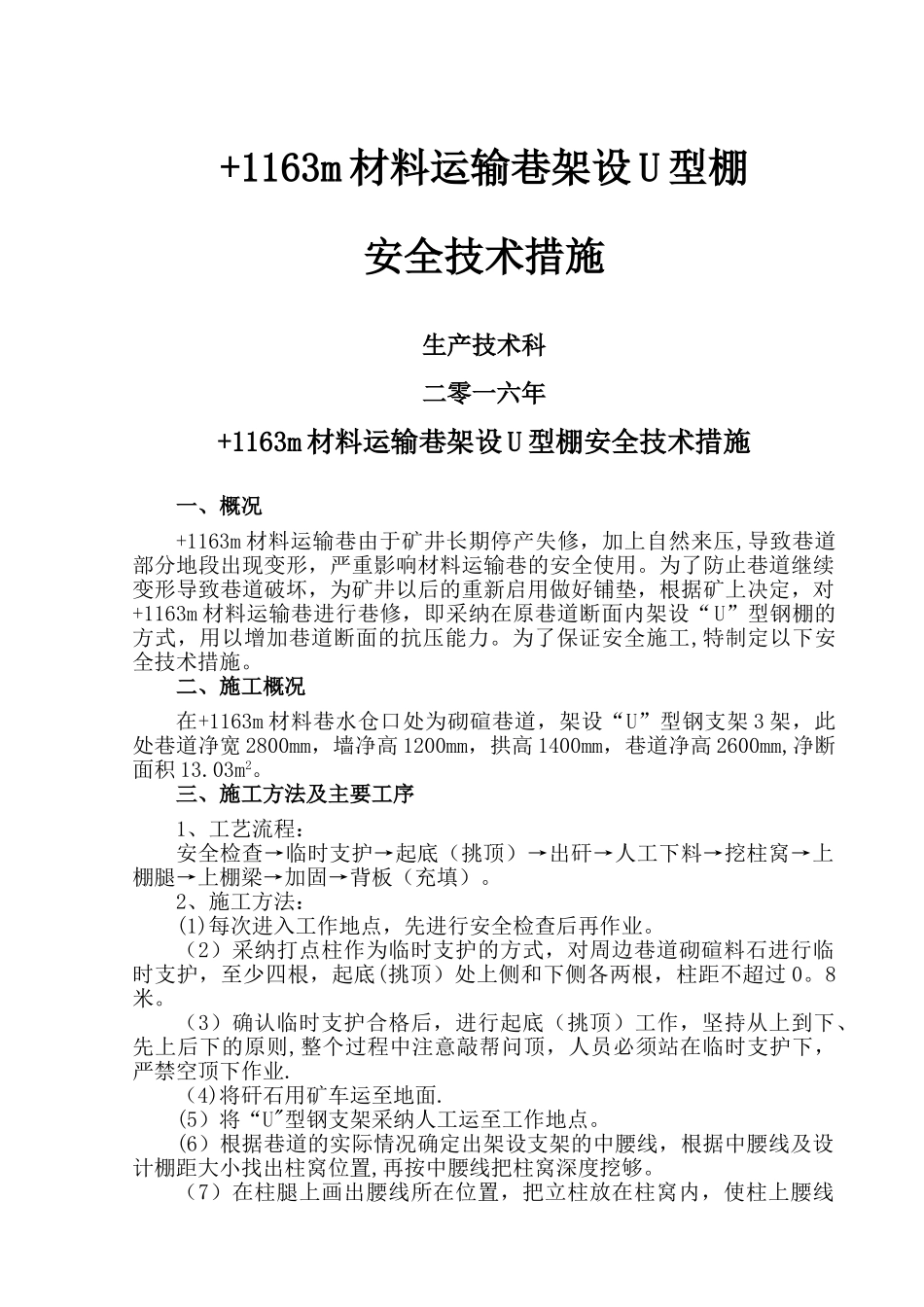

+1163m 材料运输巷架设 U 型棚安全技术措施生产技术科二零一六年+1163m 材料运输巷架设 U 型棚安全技术措施一、概况+1163m 材料运输巷由于矿井长期停产失修，加上自然来压,导致巷道部分地段出现变形，严重影响材料运输巷的安全使用。为了防止巷道继续变形导致巷道破坏，为矿井以后的重新启用做好铺垫，根据矿上决定，对+1163m 材料运输巷进行巷修，即采纳在原巷道断面内架设“U”型钢棚的方式，用以增加巷道断面的抗压能力。为了保证安全施工,特制定以下安全技术措施。二、施工概况在+1163m 材料巷水仓口处为砌碹巷道，架设“U”型钢支架 3 架，此处巷道净宽 2800mm，墙净高 1200mm，拱高 1400mm，巷道净高 2600mm,净断面积 13.03m2。三、施工方法及主要工序1、工艺流程：安全检查→临时支护→起底（挑顶）→出矸→人工下料→挖柱窝→上棚腿→上棚梁→加固→背板（充填）。2、施工方法：(1)每次进入工作地点，先进行安全检查后再作业。（2）采纳打点柱作为临时支护的方式，对周边巷道砌碹料石进行临时支护，至少四根，起底(挑顶）处上侧和下侧各两根，柱距不超过 0。8米。（3）确认临时支护合格后，进行起底（挑顶）工作，坚持从上到下、先上后下的原则,整个过程中注意敲帮问顶，人员必须站在临时支护下，严禁空顶下作业.（4)将矸石用矿车运至地面.(5）将“U"型钢支架采纳人工运至工作地点。(6）根据巷道的实际情况确定出架设支架的中腰线，根据中腰线及设计棚距大小找出柱窝位置,再按中腰线把柱窝深度挖够。（7）在柱腿上画出腰线所在位置，把立柱放在柱窝内，使柱上腰线和帮上腰线一致。(8）用拉杆固定立柱以免倾斜.（9）在弧形顶梁上画出中线位置,把顶梁搭接到立柱上，弧形顶梁的两端搭接在柱腿的弯曲部位,搭接长度一般为 500mm，即可缩性，该处用两个卡箍固定，并保证顶梁上的中线记号与事先拉好的中线一致，这时可把立柱临时稳住，以免顶梁左右摇摆.(10）检查支架的垂直和扭斜度，超过质量标准规定的允许误差范围时要调整，根据顶梁中间的垂线和两个柱脚之间连线的水平间距,就能知道支架是否垂直，根据巷道中线和两个立柱之间连线是否垂直，就能知道支架是否扭斜。（11）棚子与棚子之间用金属拉杆互相紧紧拉住，来加强支架沿巷道轴线方向的稳定性。(12）背帮、勾顶：上背板时要上一块，填一块(把背板和岩帮之间空隙用木楔背紧），并且要目测检查所上背板是否平整，背帮时应两侧对称进行。 （13） 依次逐架架设，不得两架...
