爬架卸料平台方案改

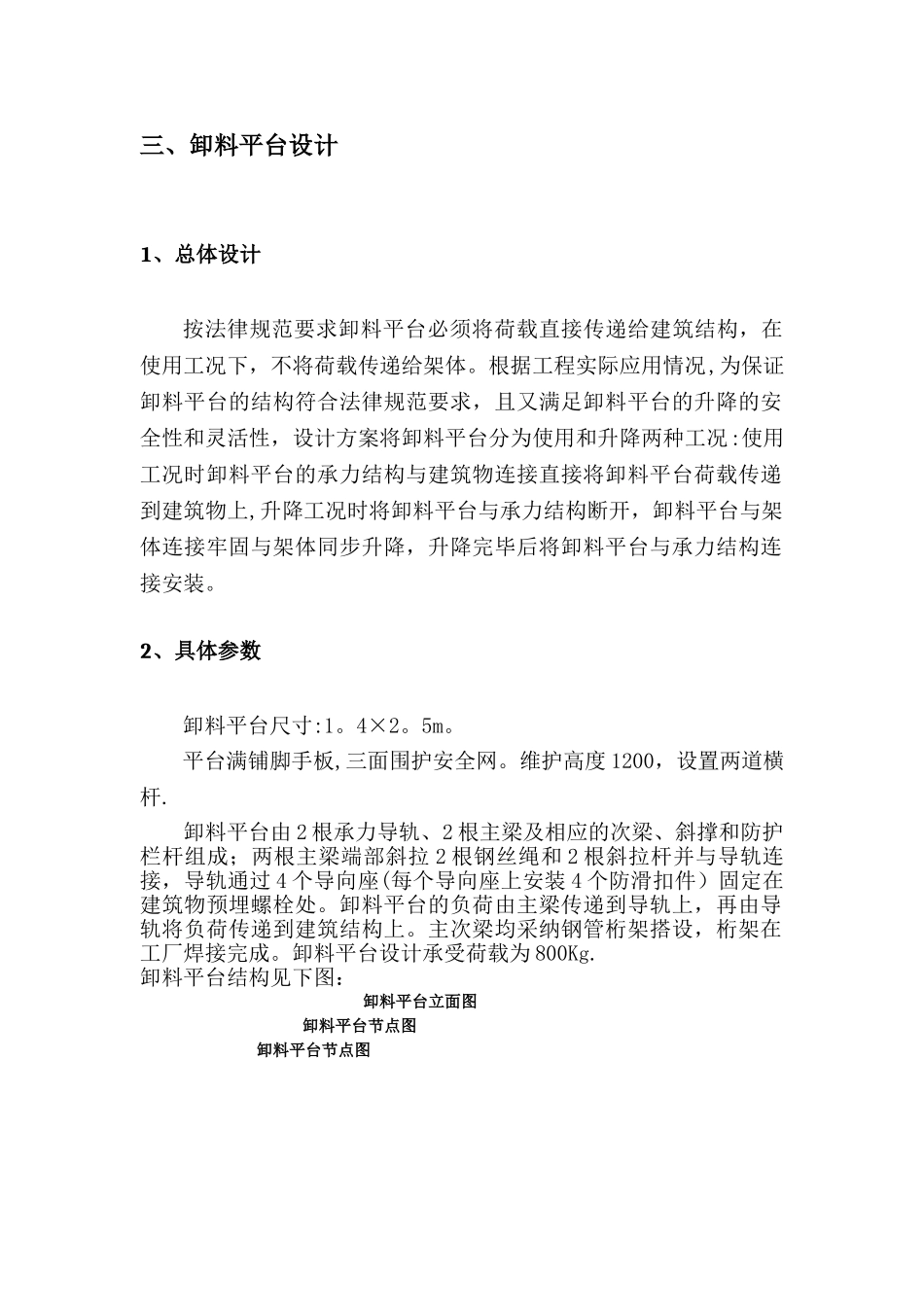

丽都国际中心 1。2.3.4#楼卸料平台安装方案河南亚飞脚手架工程有限公司成都分公司二 O 一三年 五月二十日丽都国际中心 1。2.3.4＃楼卸料平台安装方案一、编制依据 1、《建筑施工安全检查标准》(JGJ59-2024)2、《建筑结构荷载法律规范》（50009-2001）3、《钢结构设计法律规范》(50017-2024）4、丽都国际中心项目施工现场情况.二、工程概况丽都国际中心工程位于成都市天府新区交子南一路与交子南二路,锦尚西一路与蜀锦路之间。总建筑面积 353160 平方米，其中地下建筑面积为 82500 平方米,地上建筑面积为 270660 平方米,地下为5 层，高度为 22。3 米，3、4 号楼为住宅楼，两个单元断开，分别34 层和 38 层，建筑高度为 127。5 米.1、2 号楼为办公楼，1 号楼 50层，建筑高度为 186。12 米，2 号楼 48 层,高度 187 米。梁混凝土强度 C30。丽都国际中心 1。2。3。4＃楼共设置 20 个卸料平台,其中 1.2＃楼各设置 4 个卸料平台、3.4＃楼各设置 6 个卸料平台.三、卸料平台设计1、总体设计按法律规范要求卸料平台必须将荷载直接传递给建筑结构，在使用工况下，不将荷载传递给架体。根据工程实际应用情况,为保证卸料平台的结构符合法律规范要求，且又满足卸料平台的升降的安全性和灵活性，设计方案将卸料平台分为使用和升降两种工况:使用工况时卸料平台的承力结构与建筑物连接直接将卸料平台荷载传递到建筑物上,升降工况时将卸料平台与承力结构断开，卸料平台与架体连接牢固与架体同步升降，升降完毕后将卸料平台与承力结构连接安装。2、具体参数卸料平台尺寸:1。4×2。5m。平台满铺脚手板,三面围护安全网。维护高度 1200，设置两道横杆.卸料平台由 2 根承力导轨、2 根主梁及相应的次梁、斜撑和防护栏杆组成；两根主梁端部斜拉 2 根钢丝绳和 2 根斜拉杆并与导轨连接，导轨通过 4 个导向座(每个导向座上安装 4 个防滑扣件）固定在建筑物预埋螺栓处。卸料平台的负荷由主梁传递到导轨上，再由导轨将负荷传递到建筑结构上。主次梁均采纳钢管桁架搭设，桁架在工厂焊接完成。卸料平台设计承受荷载为 800Kg.卸料平台结构见下图： 卸料平台立面图 卸料平台节点图 卸料平台节点图四、卸料平台安装流程:1、安装准备在地面将卸料平台组装完毕（含平台板、张拉绳、防护栏杆及挡板）卸料平台制作完成后，必须经过验收合格,方可安装使用.在结构顶板上（外梁位置处）安装好固定斜拉钢丝绳的连接锚固件，安装的锚固...
