版图技巧总结

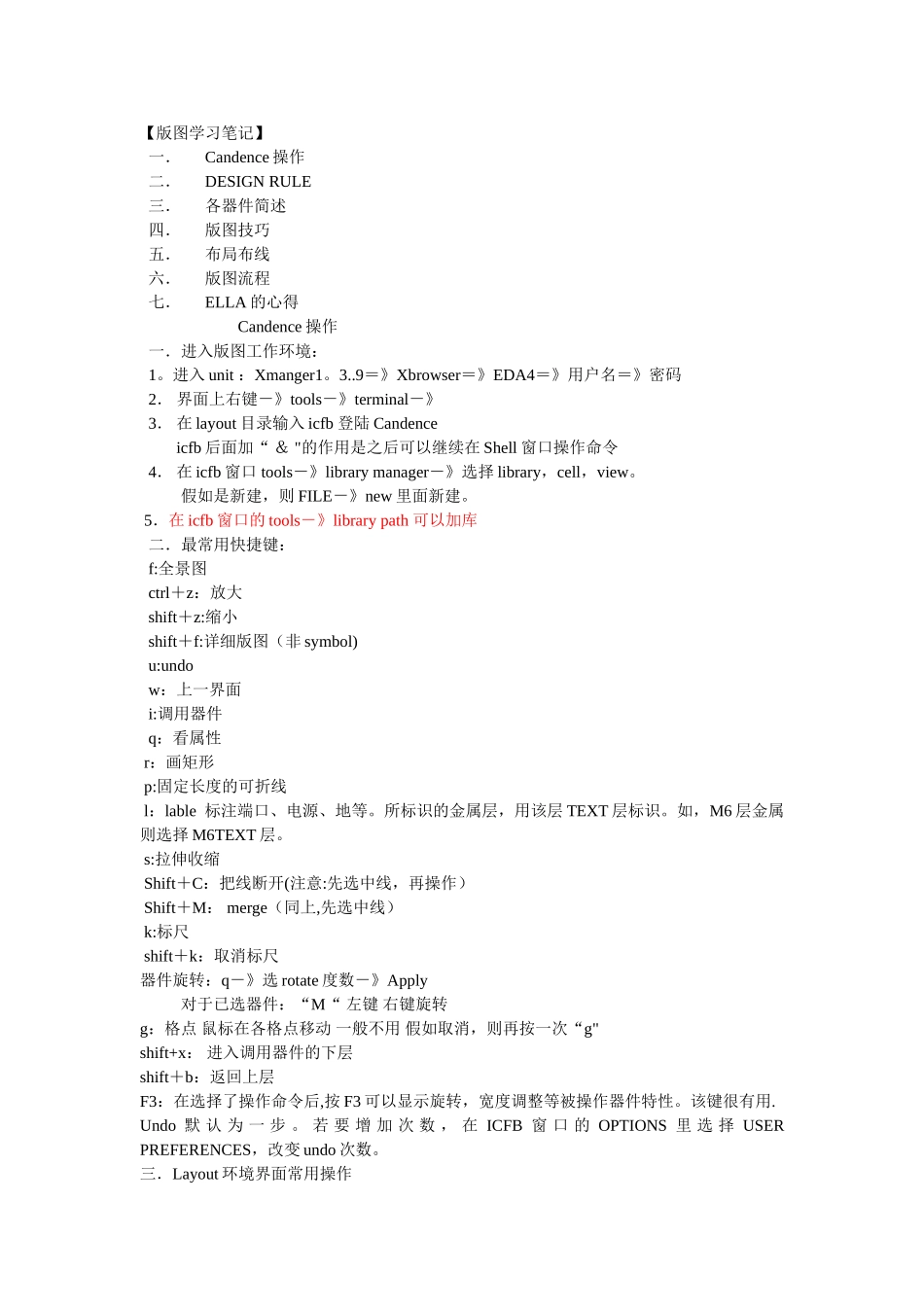

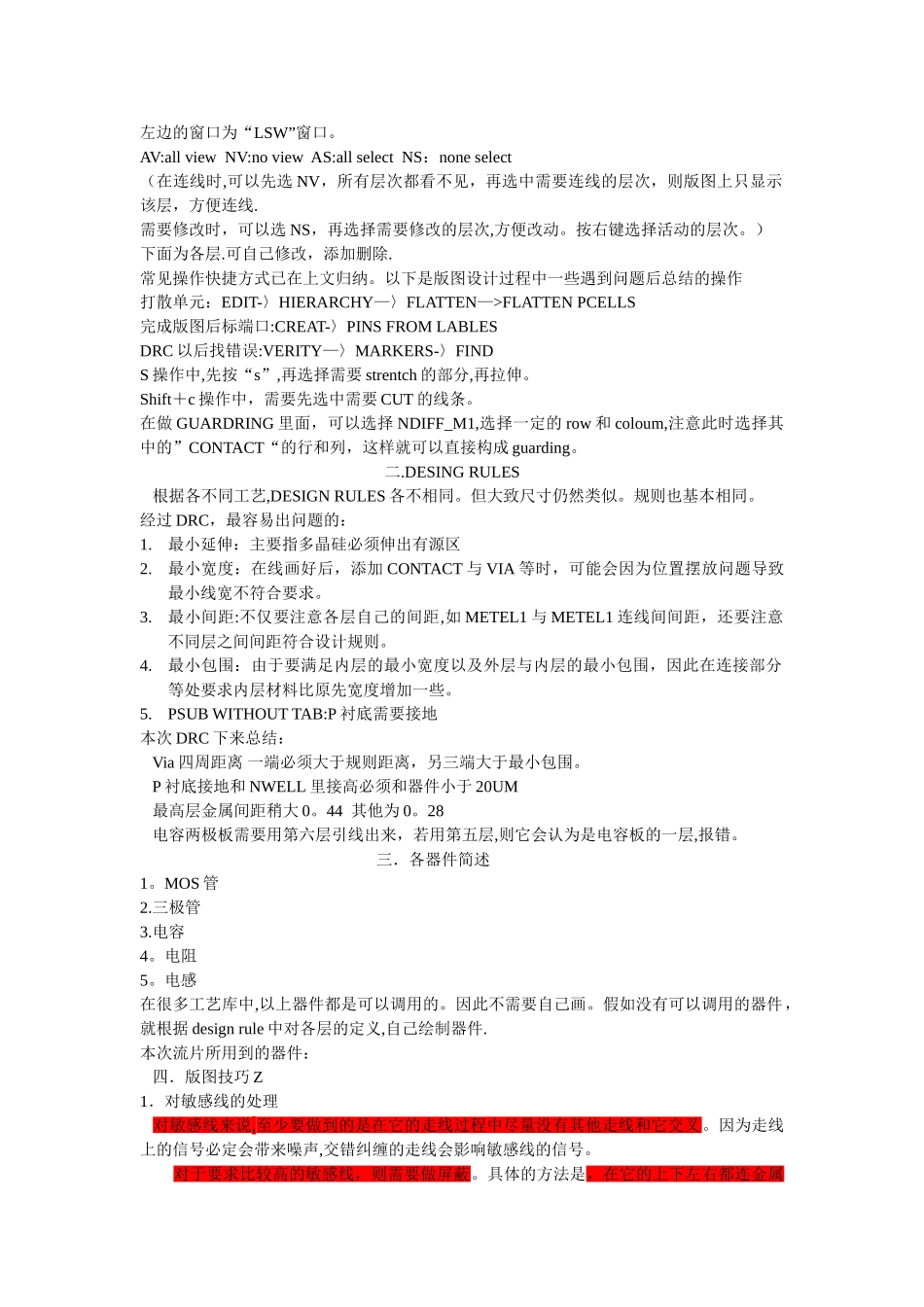

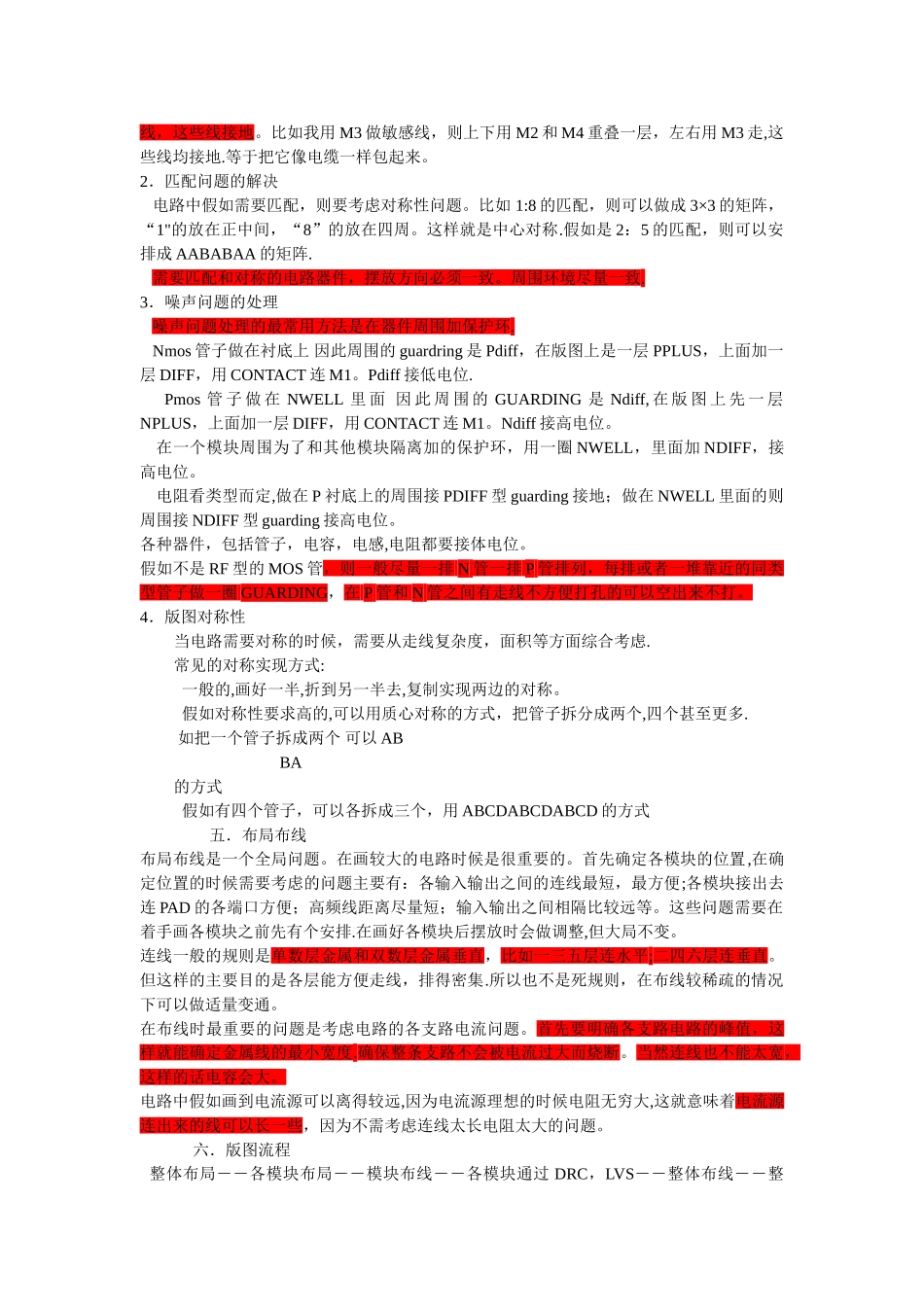

【版图学习笔记】一．Candence 操作二．DESIGN RULE三．各器件简述四．版图技巧五．布局布线六．版图流程七．ELLA 的心得 Candence 操作一．进入版图工作环境：1。进入 unit ：Xmanger1。3..9＝》Xbrowser＝》EDA4＝》用户名＝》密码2． 界面上右键－》tools－》terminal－》3． 在 layout 目录输入 icfb 登陆 Candenceicfb 后面加“ ＆ "的作用是之后可以继续在 Shell 窗口操作命令 4． 在 icfb 窗口 tools－》library manager－》选择 library，cell，view。假如是新建，则 FILE－》new 里面新建。 5．在 icfb 窗口的 tools－》library path 可以加库二．最常用快捷键：f:全景图ctrl＋z：放大shift＋z:缩小shift＋f:详细版图（非 symbol)u:undow：上一界面i:调用器件q：看属性 r：画矩形 p:固定长度的可折线 l：lable 标注端口、电源、地等。所标识的金属层，用该层 TEXT 层标识。如，M6 层金属则选择 M6TEXT 层。 s:拉伸收缩 Shift＋C：把线断开(注意:先选中线，再操作） Shift＋M： merge（同上,先选中线） k:标尺 shift＋k：取消标尺器件旋转：q－》选 rotate 度数－》Apply 对于已选器件：“M“ 左键 右键旋转g：格点 鼠标在各格点移动 一般不用 假如取消，则再按一次“g"shift+x： 进入调用器件的下层 shift＋b：返回上层F3：在选择了操作命令后,按 F3 可以显示旋转，宽度调整等被操作器件特性。该键很有用.Undo 默 认 为 一 步 。 若 要 增 加 次 数 ， 在 ICFB 窗 口 的 OPTIONS 里 选 择 USER PREFERENCES，改变 undo 次数。三．Layout 环境界面常用操作左边的窗口为“LSW”窗口。AV:all view NV:no view AS:all select NS：none select（在连线时,可以先选 NV，所有层次都看不见，再选中需要连线的层次，则版图上只显示该层，方便连线.需要修改时，可以选 NS，再选择需要修改的层次,方便改动。按右键选择活动的层次。）下面为各层.可自己修改，添加删除.常见操作快捷方式已在上文归纳。以下是版图设计过程中一些遇到问题后总结的操作打散单元：EDIT-〉HIERARCHY—〉FLATTEN—>FLATTEN PCELLS完成版图后标端口:CREAT-〉PINS FROM LABLESDRC 以后找错误:VERITY—〉MARKERS-〉FINDS 操作中,先按“s”,再选择需要 strentch 的部分,再拉伸。Shift＋c 操作中，需要先选中需要 CUT 的线条。在做 GUARDRING 里面，可以选择 ND...
