物件辐射输送线控制系统方案说明

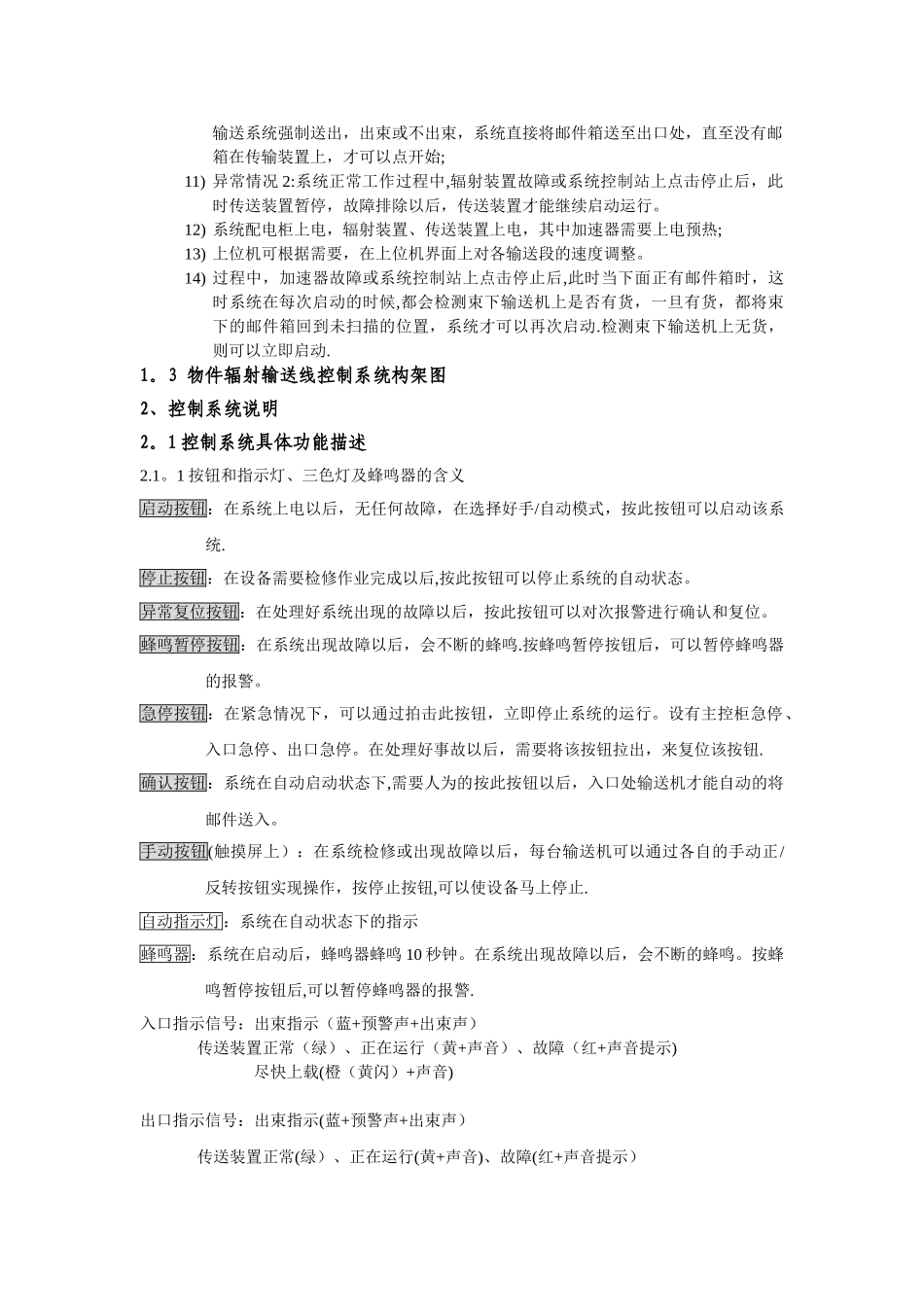

物件辐射输送线控制系统方案说明1、概述本物件辐射输送线主要由直道输送装置、弯道输送装置、积放输送装置及系统电气控制组成.系统的先进性好、、有用性强、可靠性高、安全性好、易操作性强、电气材质具有很好的柔性、电气元器件具有易修改性、可扩充性、可维护性强；使物流的流程、流向、流量、流速、载体等要素合理、优化、简洁、协调、有序、标准、集成；布局合理、满足系统设计指标的要求；该设备供电要求:三相五线制 AC380V/50HZ 电源，工作电源容量20KV/套,电压波动范围 —10%—+5%。1.1 物件辐射输送系统原理阐述（1）物件辐射输送系统其主要功能是自动将物件入口送入,通过辐射扫描以后。将被辐射的物件送到出口端，，以实现物件辐射的自动输送。（2）采纳独立的 PLC（CPU313-2DP）控制系统，CPU313-2DP 作为主控系统。人机界面采纳 SIEMENS 的触摸显示屏（TP270)，完成系统监视,各类故障报警查看以及重要信息的查看与给定等功能.每段输送机上设置有检测电开关，用于检测各输送物体的位置。（3)束下异常处理：上位机发故障信号给下位机,下位机得到故障信号后首先停止传输装置，当故障处理命令下发后，然后处理故障，故障处理完毕以后，上位机可以重新运行,上位机发送启动命令，系统重新启动. (4） 此系统的控制模式包含有手动模式（用于设备紧急或报警故障后的处理）、自动模式两种控制模式。1。2 辐照输送系统工作流程阐述1)系统配电柜上电,辐射系统、传送装置上电,其中辐射装置需要上电预热；2)WINCC 控制站上电登录;3)辐射装置预热完毕后，传送装置就绪，则系统就绪,如需要开始工作，操作员先在控制站上点击“开始"按钮；下位系统启动。4)入口的装置是物件放上，再按入口处确认按钮，传输装置才开始运行;5)整个传送装置的自动将物件从入口处经过输送带，弯道、积放辊道、进入辐射区域。6)当第一件物件箱进入辐射区域，给上位机一个物件进入地坑信号,由上位机控制辐射装置；7)入口处有上载指标灯，积放段少物件时，有声音提示，提示操作员等待尽快上货；8)出口处有下载指标灯，当下载处物件箱有堆积时,有声音提示，提示操作员抓紧时间下货；9)当最后一件物件箱走出辐射区域后，PLC 给上位机一个停止辐射装置出束信号；10) 异常情况 1:开机时传送装置内有上次未处理的物件箱，可以通过上位机控制下位输送系统强制送出，出束或不出束，系统直接将邮件箱送至出口处，直至没有邮箱在传输装置上，才可以点开始;11) 异常情况 2...
