物料提升机基础加固方案

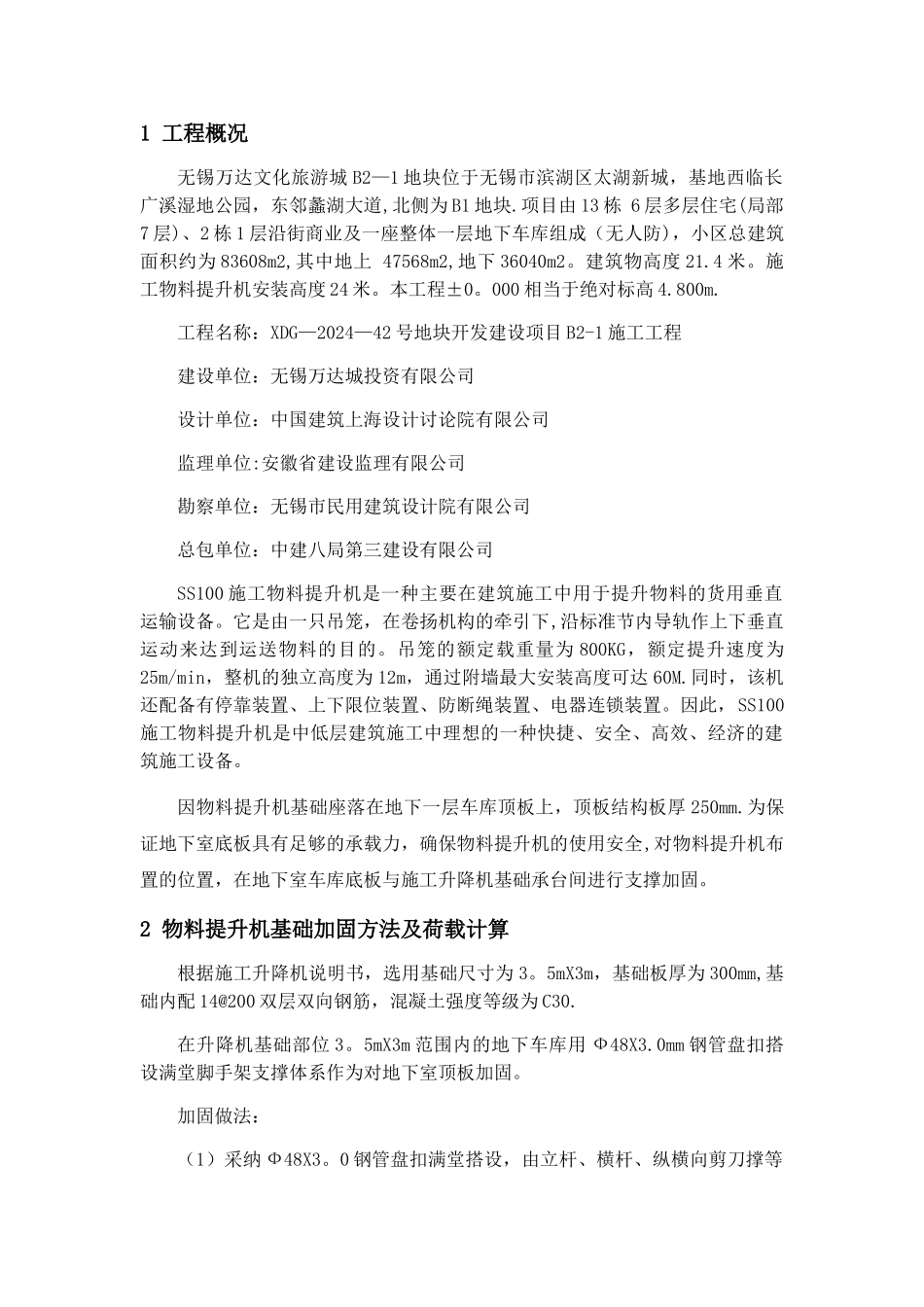

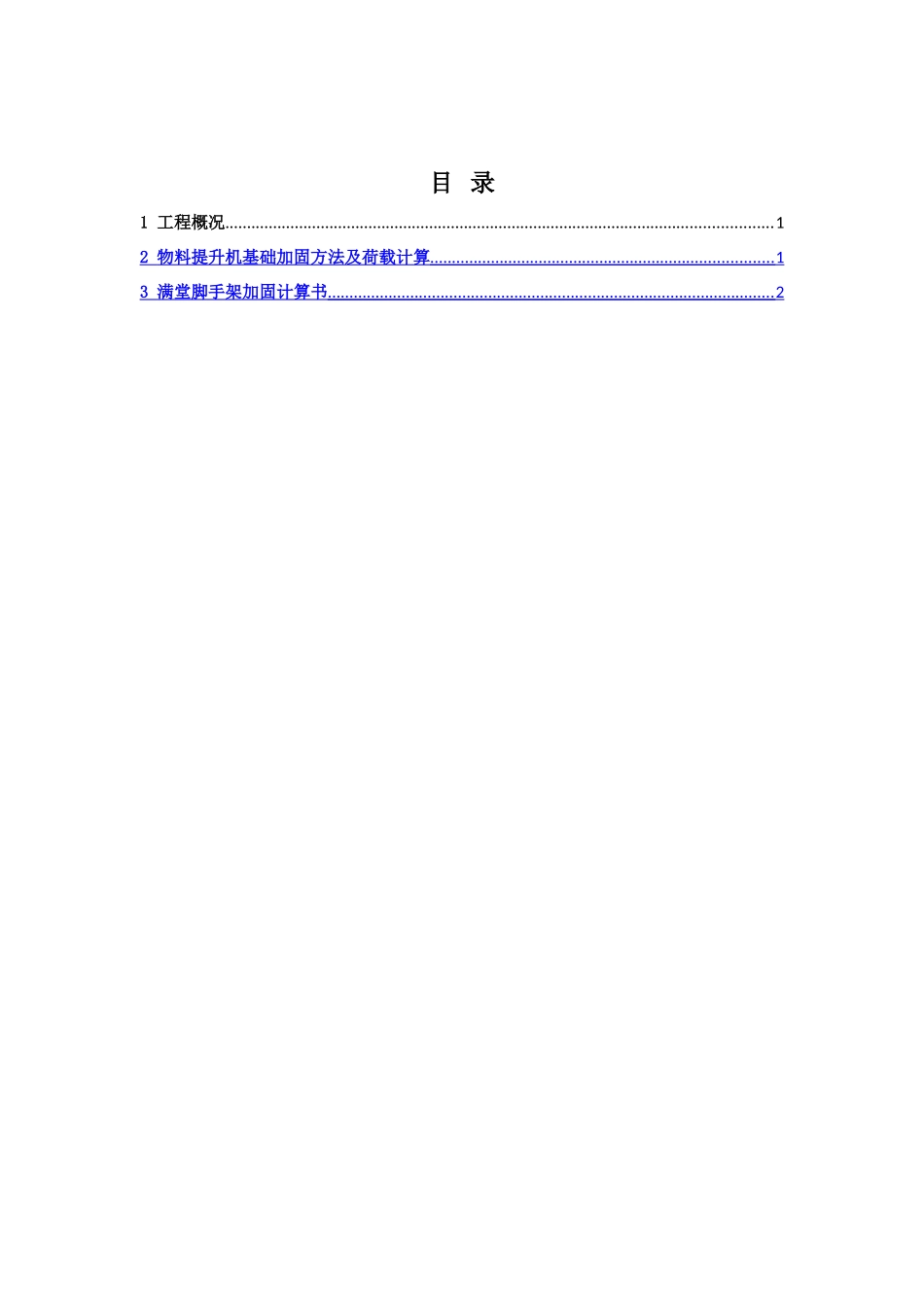

目 录1 工程概况..............................................................................................................................12 物料提升机基础加固方法及荷载计算 ............................................................................... 1 3 满堂脚手架加固计算书 ....................................................................................................... 2 1 工程概况无锡万达文化旅游城 B2—1 地块位于无锡市滨湖区太湖新城，基地西临长广溪湿地公园，东邻蠡湖大道,北侧为 B1 地块.项目由 13 栋 6 层多层住宅(局部 7 层)、2 栋 1 层沿街商业及一座整体一层地下车库组成（无人防)，小区总建筑面积约为 83608m2,其中地上 47568m2,地下 36040m2。建筑物高度 21.4 米。施工物料提升机安装高度 24 米。本工程±0。000 相当于绝对标高 4.800m.工程名称：XDG—2024—42 号地块开发建设项目 B2-1 施工工程建设单位：无锡万达城投资有限公司设计单位：中国建筑上海设计讨论院有限公司监理单位:安徽省建设监理有限公司勘察单位：无锡市民用建筑设计院有限公司总包单位：中建八局第三建设有限公司SS100 施工物料提升机是一种主要在建筑施工中用于提升物料的货用垂直运输设备。它是由一只吊笼，在卷扬机构的牵引下,沿标准节内导轨作上下垂直运动来达到运送物料的目的。吊笼的额定载重量为 800KG，额定提升速度为25m/min，整机的独立高度为 12m，通过附墙最大安装高度可达 60M.同时，该机还配备有停靠装置、上下限位装置、防断绳装置、电器连锁装置。因此，SS100施工物料提升机是中低层建筑施工中理想的一种快捷、安全、高效、经济的建筑施工设备。因物料提升机基础座落在地下一层车库顶板上，顶板结构板厚 250mm.为保证地下室底板具有足够的承载力，确保物料提升机的使用安全,对物料提升机布置的位置，在地下室车库底板与施工升降机基础承台间进行支撑加固。2 物料提升机基础加固方法及荷载计算根据施工升降机说明书，选用基础尺寸为 3。5mX3m，基础板厚为 300mm,基础内配 14@200 双层双向钢筋，混凝土强度等级为 C30.在升降机基础部位 3。5mX3m 范围内的地下车库用 Ф48X3.0mm 钢管盘扣搭设满堂脚手架支撑体系作为对地下室顶板加固。加固做法：（1）采纳 Ф48X3。0 钢管盘扣满堂搭设，由立杆、横杆、纵横向剪刀撑等杆件组成受力体系，节点采...
