物料提升机基础专项施工方案VIP专享

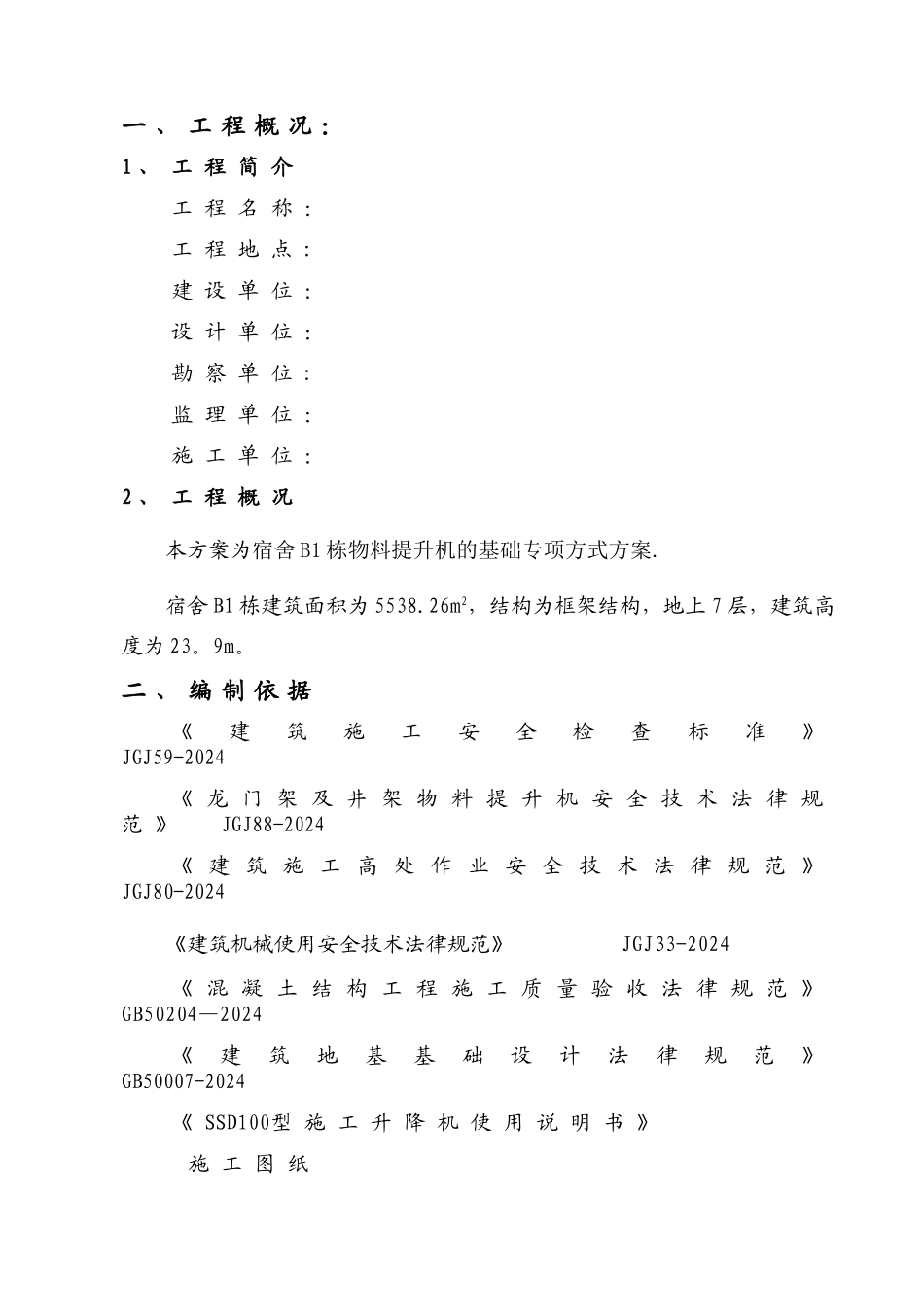

一 、 工 程 概 况 ：1 、 工 程 简 介工 程 名 称 ：工 程 地 点 :建 设 单 位 ：设 计 单 位 ：勘 察 单 位 :监 理 单 位 ：施 工 单 位 ：2 、 工 程 概 况本方案为宿舍 B1 栋物料提升机的基础专项方式方案.宿舍 B1 栋建筑面积为 5538.26m2，结构为框架结构，地上 7 层，建筑高度为 23。9m。二 、 编 制 依 据《建筑施工安全检查标准》 JGJ59-2024 《 龙 门 架 及 井 架 物 料 提 升 机 安 全 技 术 法 律 规范 》 JGJ88-2024《 建 筑 施 工 高 处 作 业 安 全 技 术 法 律 规 范 》 JGJ80-2024《建筑机械使用安全技术法律规范》 JGJ33-2024《 混 凝 土 结 构 工 程 施 工 质 量 验 收 法 律 规 范 》 GB50204—2024《建筑地基基础设计法律规范》 GB50007-2024《 SSD100型 施 工 升 降 机 使 用 说 明 书 》 施 工 图 纸三 、 设 备 的 选 择本 工 程 项 目 拟 采 纳 广 东 省 佛 山 市 南 海 区 聚 龙 建设 机 械 有 限 公 司 生 产 的 SSD100 型 施 工 升 降 机 作 为 幽幽 XXXXXXXXXX 工 程 的 垂 直 运 输 设 备 , 其 主 要 性 能 参 数及 相 关 部 件 如 下 ：1 、 SSD100 货 用 施 工 升 降 机 主 要 性 能 参 数项 目参 数额 定 载 重 量1000kg最 大 提 升 高 度36m额 定 提 升 速 度38m/min电 机 型 号Y132M—4曳 引 机 功 率10kw额 定 电 压380V±7%钢 丝 绳 型 号6×19-9。 3-1570标 准 层 高 度1.8（ m ）卷 扬 机 自 重 （ 不 含 钢丝 绳 ）700kg吊 笼 自 重550kg整 机 自 重4000kg （ 27m）2 、 主 要 部 件 ：SS100 型 物 料 提 升 机 的 主 要 部 件 有 : 立 杆 立 柱 、 底 架 、顶 梁 中 梁 、 顶 架 横 梁 、 长 短 水 平 杆 、 斜 杆 、 导 轨 、吊 笼 组 成 。安 全 装 置 有 :（ 1 ） 曳 引 机 装 置 及 安 全 停 靠 装 置（ 2 ） 安 全 停 靠 装 置（ 3 ） 吊 笼 安 全 门 和 侧 面 围 护 网（ 4 ） 吊 笼 安 全 项 盖（ 5 ） 缓 冲 器（ 6 ） 上 、 下 限 位 器（ 7 ） 上 料 口 安 全 门（ 8 ...
