物料提升机布置及基础施工方案

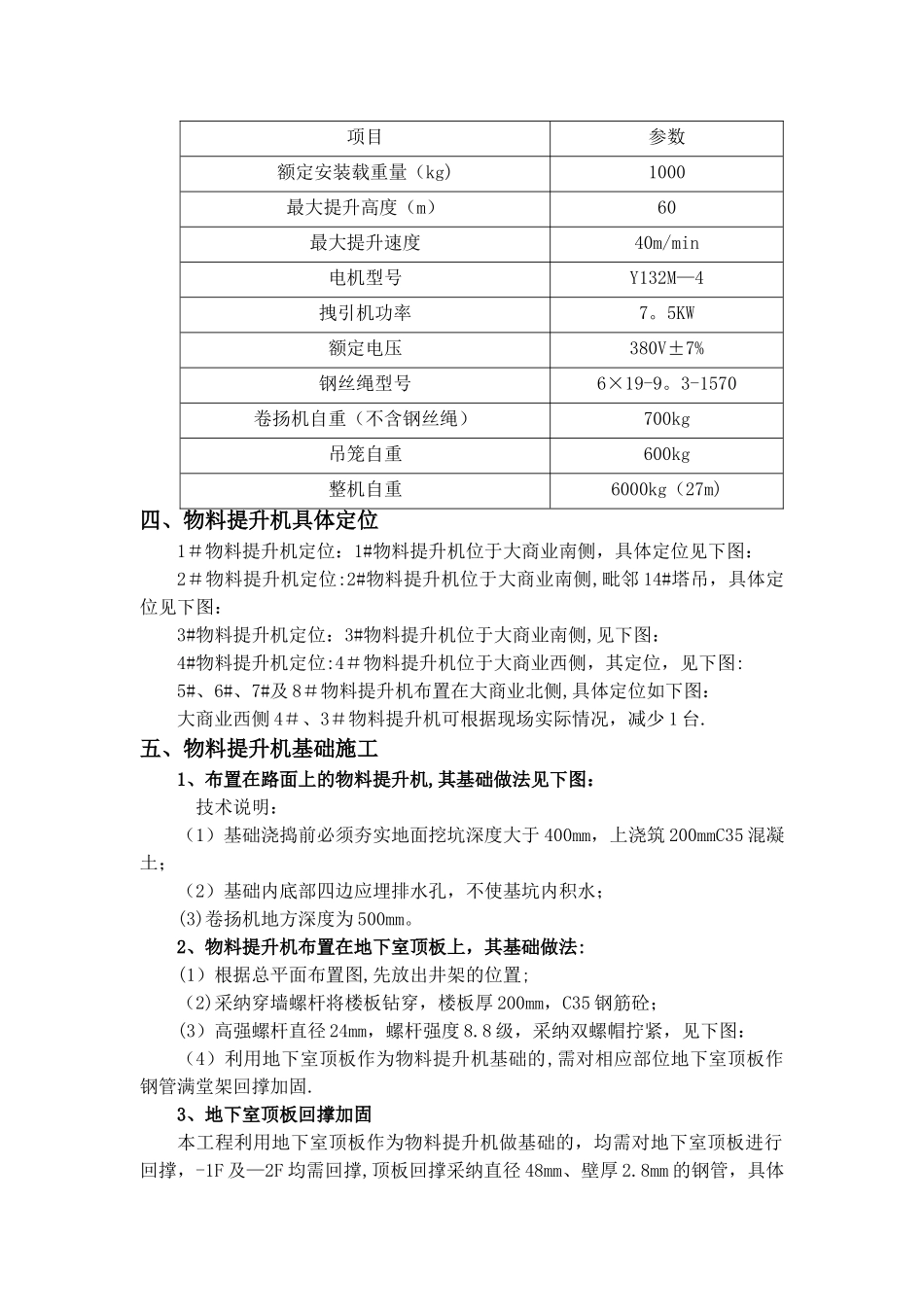

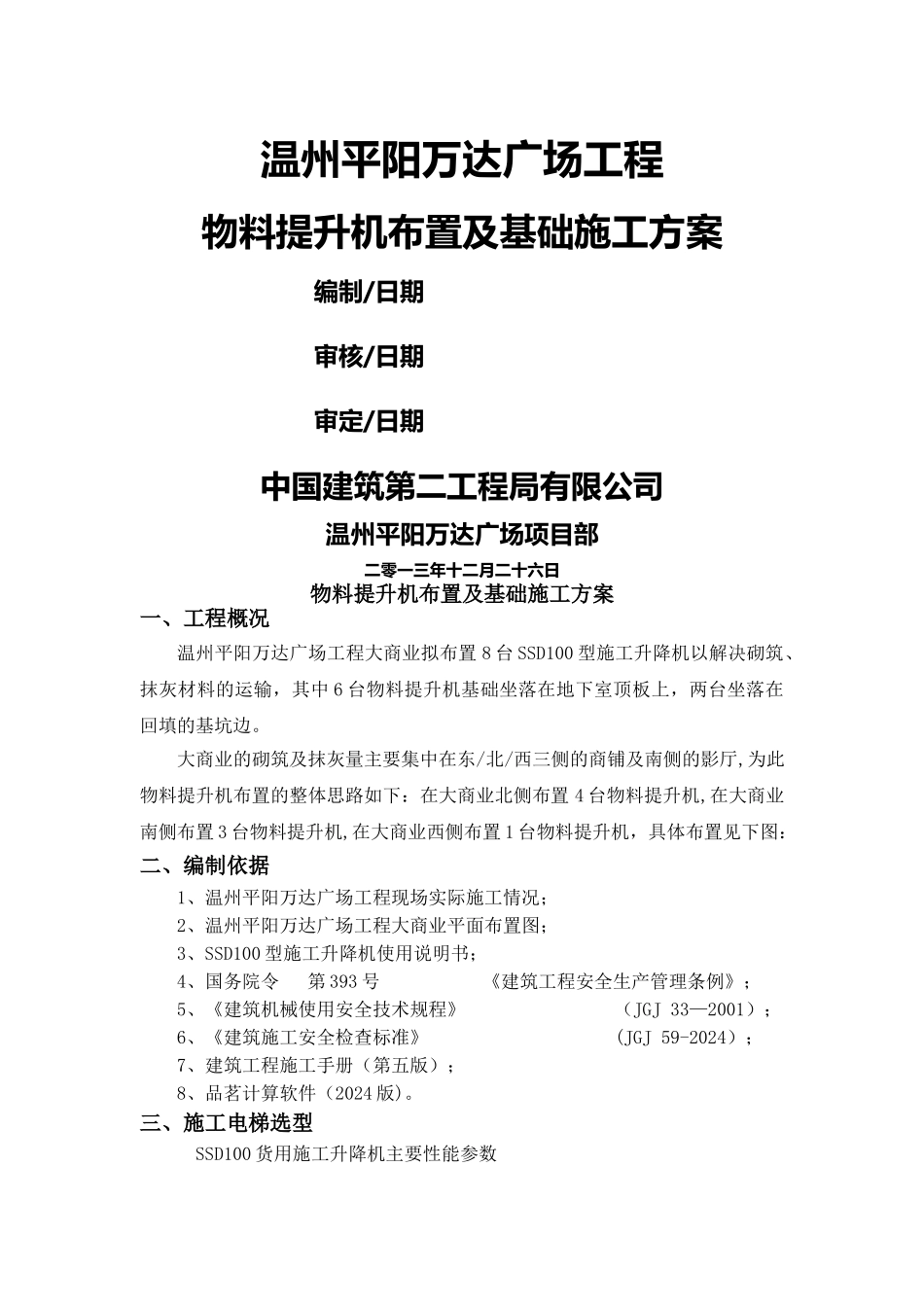

温州平阳万达广场工程物料提升机布置及基础施工方案编制/日期 审核/日期审定/日期中国建筑第二工程局有限公司温州平阳万达广场项目部二零一三年十二月二十六日物料提升机布置及基础施工方案一、工程概况温州平阳万达广场工程大商业拟布置 8 台 SSD100 型施工升降机以解决砌筑、抹灰材料的运输，其中 6 台物料提升机基础坐落在地下室顶板上，两台坐落在回填的基坑边。大商业的砌筑及抹灰量主要集中在东/北/西三侧的商铺及南侧的影厅,为此物料提升机布置的整体思路如下：在大商业北侧布置 4 台物料提升机,在大商业南侧布置 3 台物料提升机,在大商业西侧布置 1 台物料提升机，具体布置见下图：二、编制依据1、温州平阳万达广场工程现场实际施工情况；2、温州平阳万达广场工程大商业平面布置图；3、SSD100 型施工升降机使用说明书；4、国务院令 第 393 号 《建筑工程安全生产管理条例》；5、《建筑机械使用安全技术规程》 （JGJ 33—2001）；6、《建筑施工安全检查标准》 (JGJ 59-2024）；7、建筑工程施工手册（第五版）；8、品茗计算软件（2024 版)。三、施工电梯选型 SSD100 货用施工升降机主要性能参数项目参数额定安装载重量（kg)1000最大提升高度（m）60最大提升速度40m/min电机型号Y132M—4拽引机功率7。5KW额定电压380V±7%钢丝绳型号6×19-9。3-1570卷扬机自重（不含钢丝绳）700kg吊笼自重600kg整机自重6000kg（27m)四、物料提升机具体定位1＃物料提升机定位：1#物料提升机位于大商业南侧，具体定位见下图：2＃物料提升机定位:2#物料提升机位于大商业南侧,毗邻 14#塔吊，具体定位见下图：3#物料提升机定位：3#物料提升机位于大商业南侧,见下图：4#物料提升机定位:4＃物料提升机位于大商业西侧，其定位，见下图:5#、6#、7#及 8＃物料提升机布置在大商业北侧,具体定位如下图：大商业西侧 4＃、3＃物料提升机可根据现场实际情况，减少 1 台.五、物料提升机基础施工1、布置在路面上的物料提升机,其基础做法见下图：技术说明：（1）基础浇捣前必须夯实地面挖坑深度大于 400mm，上浇筑 200mmC35 混凝土；（2）基础内底部四边应埋排水孔，不使基坑内积水；(3)卷扬机地方深度为 500mm。2、物料提升机布置在地下室顶板上，其基础做法:(1）根据总平面布置图,先放出井架的位置;（2)采纳穿墙螺杆将楼板钻穿，楼板厚 200mm，C35 钢筋砼；(3）高强螺杆直径 24mm，螺杆强度 8.8 级，采纳双螺帽拧紧，见下图：（4）利用...
