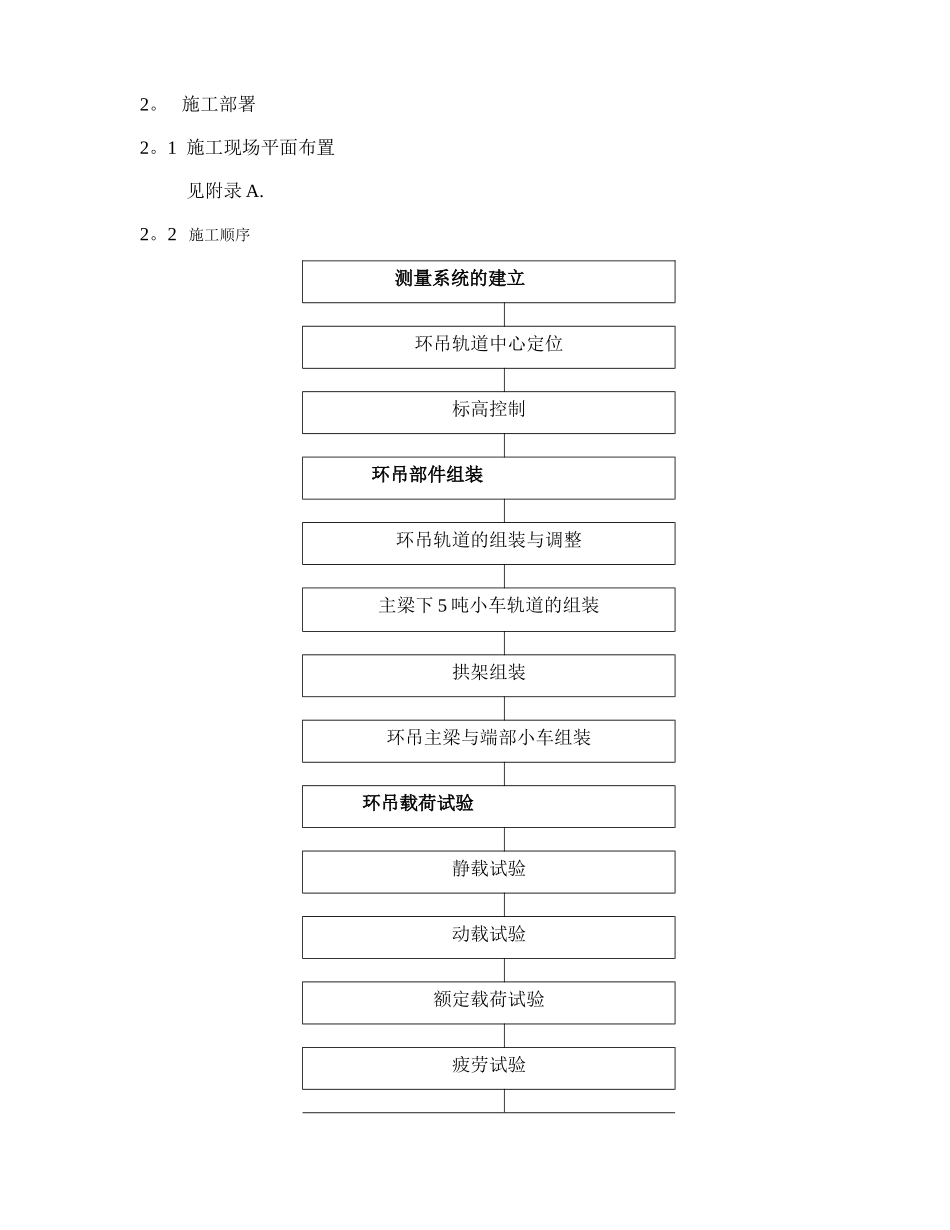

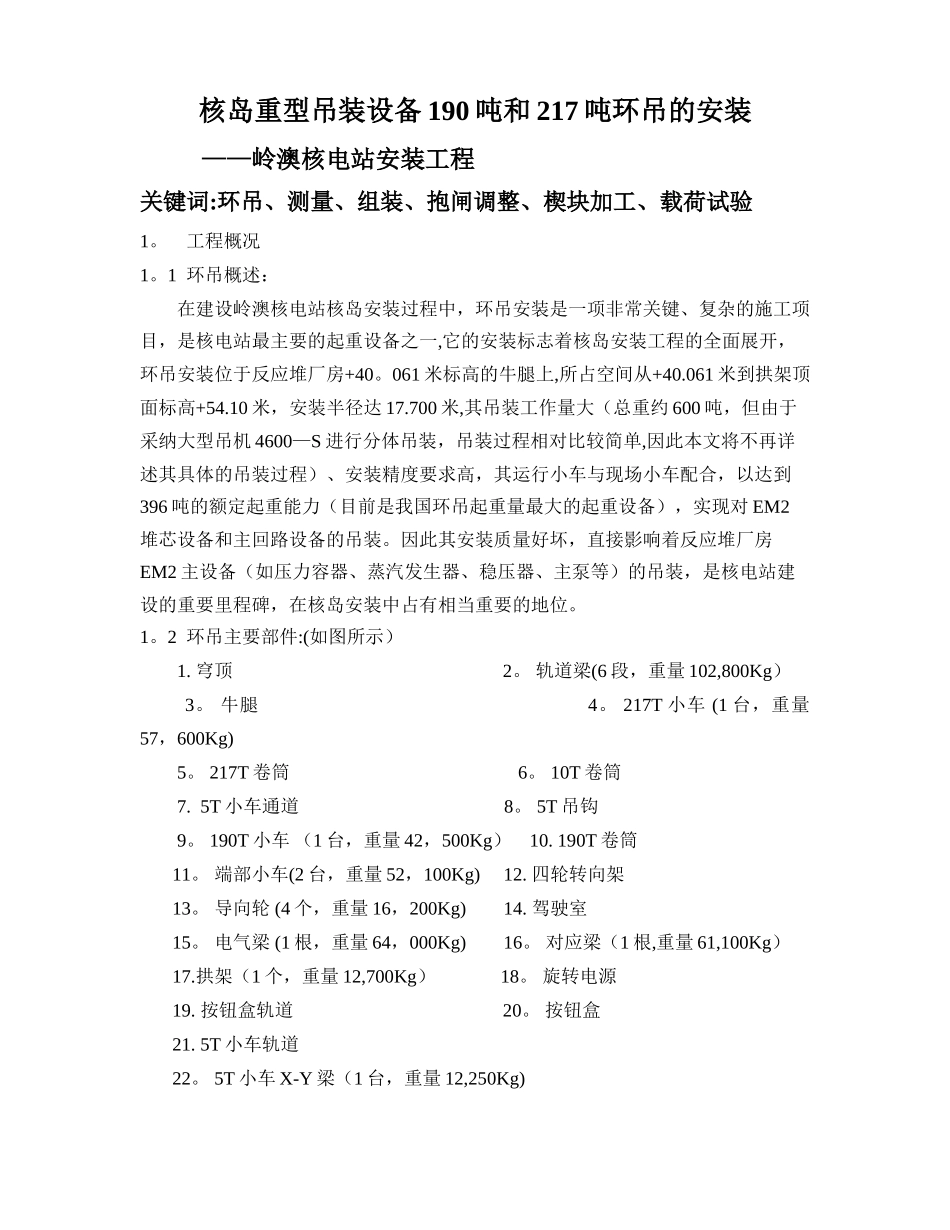

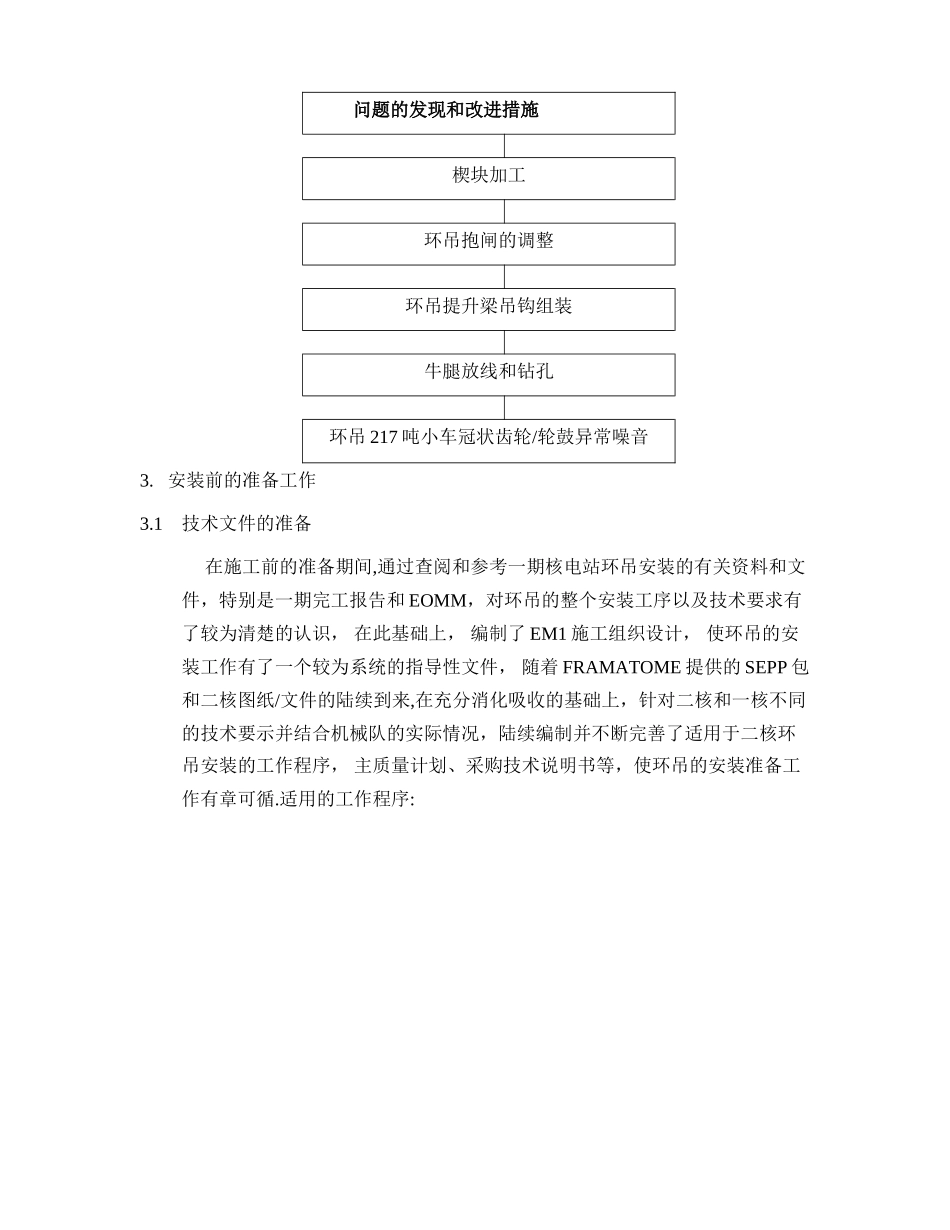

核岛重型吊装设备 190 吨和 217 吨环吊的安装 ——岭澳核电站安装工程关键词:环吊、测量、组装、抱闸调整、楔块加工、载荷试验1。 工程概况1。1 环吊概述： 在建设岭澳核电站核岛安装过程中，环吊安装是一项非常关键、复杂的施工项目，是核电站最主要的起重设备之一,它的安装标志着核岛安装工程的全面展开，环吊安装位于反应堆厂房+40。061 米标高的牛腿上,所占空间从+40.061 米到拱架顶面标高+54.10 米，安装半径达 17.700 米,其吊装工作量大（总重约 600 吨，但由于采纳大型吊机 4600—S 进行分体吊装，吊装过程相对比较简单,因此本文将不再详述其具体的吊装过程）、安装精度要求高，其运行小车与现场小车配合，以达到396 吨的额定起重能力（目前是我国环吊起重量最大的起重设备），实现对 EM2堆芯设备和主回路设备的吊装。因此其安装质量好坏，直接影响着反应堆厂房EM2 主设备（如压力容器、蒸汽发生器、稳压器、主泵等）的吊装，是核电站建设的重要里程碑，在核岛安装中占有相当重要的地位。1。2 环吊主要部件:(如图所示） 1. 穹顶 2。 轨道梁(6 段，重量 102,800Kg） 3。 牛腿 4。 217T 小车 (1 台，重量57，600Kg) 5。 217T 卷筒 6。 10T 卷筒 7. 5T 小车通道 8。 5T 吊钩 9。 190T 小车 （1 台，重量 42，500Kg） 10. 190T 卷筒 11。 端部小车(2 台，重量 52，100Kg) 12. 四轮转向架 13。 导向轮 (4 个，重量 16，200Kg) 14. 驾驶室 15。 电气梁 (1 根，重量 64，000Kg) 16。 对应梁（1 根,重量 61,100Kg） 17.拱架（1 个，重量 12,700Kg） 18。 旋转电源 19. 按钮盒轨道 20。 按钮盒 21. 5T 小车轨道 22。 5T 小车 X-Y 梁（1 台，重量 12,250Kg)2。 施工部署2。1 施工现场平面布置 见附录 A.2。2 施工顺序 测量系统的建立环吊轨道中心定位标高控制 环吊部件组装环吊轨道的组装与调整主梁下 5 吨小车轨道的组装拱架组装环吊主梁与端部小车组装 环吊载荷试验静载试验动载试验额定载荷试验疲劳试验 问题的发现和改进措施楔块加工环吊抱闸的调整环吊提升梁吊钩组装牛腿放线和钻孔环吊 217 吨小车冠状齿轮/轮鼓异常噪音3. 安装前的准备工作3.1技术文件的准备在施工前的准备期间,通过查阅和参考一期核电站环吊安装的有关资料和文件，特别是一期完工报告和 EOMM，对环吊的整个安装工序以及技术要求有了较为清楚的认识， 在此基...
