现场临时用电施工组织设计

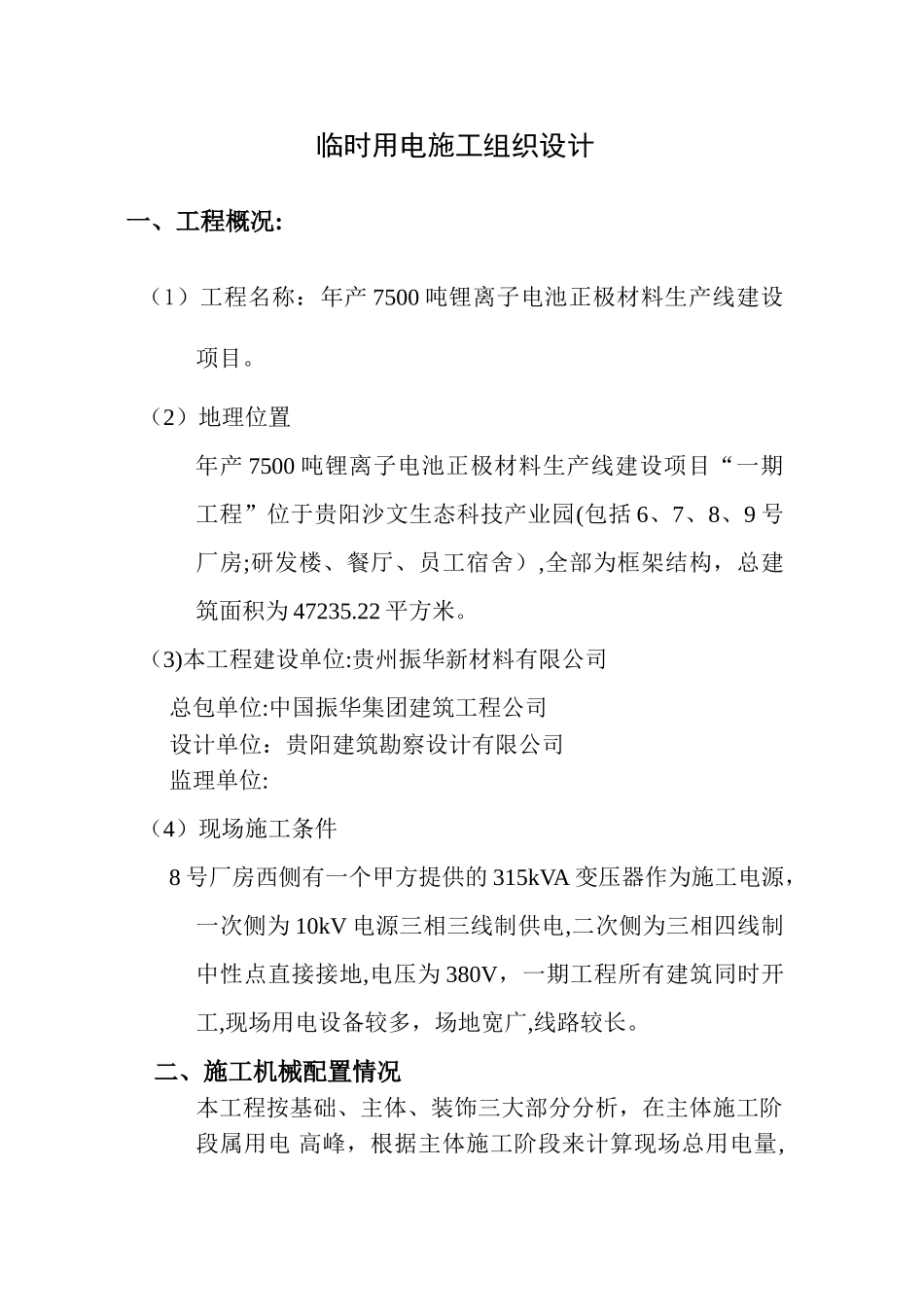

临时用电施工组织设计一、工程概况:（1）工程名称：年产 7500 吨锂离子电池正极材料生产线建设项目。（2）地理位置年产 7500 吨锂离子电池正极材料生产线建设项目“一期工程”位于贵阳沙文生态科技产业园(包括 6、7、8、9 号厂房;研发楼、餐厅、员工宿舍）,全部为框架结构，总建筑面积为 47235.22 平方米。（3)本工程建设单位:贵州振华新材料有限公司 总包单位:中国振华集团建筑工程公司 设计单位：贵阳建筑勘察设计有限公司 监理单位:（4）现场施工条件 8 号厂房西侧有一个甲方提供的 315kVA 变压器作为施工电源，一次侧为 10kV 电源三相三线制供电,二次侧为三相四线制中性点直接接地,电压为 380V，一期工程所有建筑同时开工,现场用电设备较多，场地宽广,线路较长。二、施工机械配置情况本工程按基础、主体、装饰三大部分分析，在主体施工阶段属用电 高峰，根据主体施工阶段来计算现场总用电量,用电高峰阶段主要用电设备、电器见下表：序号设备、机械、灯具规格型号数量（台)单机功率（kw）总功率（kw）1震 动 棒41.562平板震动器11。51。53木工圆盘锯72144塔 机QT50A(50m)236725钢筋调直机27.5156搅 拌 机15。55.57钢筋切断机GJ4035。516.58钢筋弯曲机GWB4043129电 焊 机BX3-300-2223。4（∑＝20%）46。810其它电动工具1201011室内照明工棚210412室内照明办公室110413室外照明41414食堂13315合计214。3三、用电负荷计算1、变压器容量采纳需要系数法进行负荷计算；公式为 SSH=1.05~1.1(K1＊∑P1/COSΦ+K2ΣP2+K3ΣP3+ K4ΣP4+ K5ΣP5)由公式求得施工现场设备用电量后,即为施工现场所需供电总容量，即 SZ≥SSH式中：SZ--施工现场供电所提供的总容量(kVA）；SSH——施工现场用电设备所需总容量(kVA）;∑P1——施工现场用电动机额定功率之和(kW）；∑P2—-施工现场用电焊机额定功率之和（kW)；∑P3——施工现场室外照明容量之和(kW）；∑P4——施工现场室内照明容量之和(kW)；∑P5—-施工现场食堂用电容量之和（kW）；1.05～1.1—-容量损失系数；η——电动机效率系数，平均为 0.75~0。90，一般为 0。85；K1—-电动机同时使用系数，10 台以内取 0。7，10～30 台取0。6,30 台以上取 0.5；K2——电焊机同时使用系数，3～10 台以内取 0。6,10 台以上取0。5；K3——室外照明使用系数取 1；K4——室内照明使用系数取 0.8;K5——食堂用电使用系数取 0。6；Cosф——电动机平均功率因数，施工现场最高取 0。75...
