玻璃幕墙设计说明

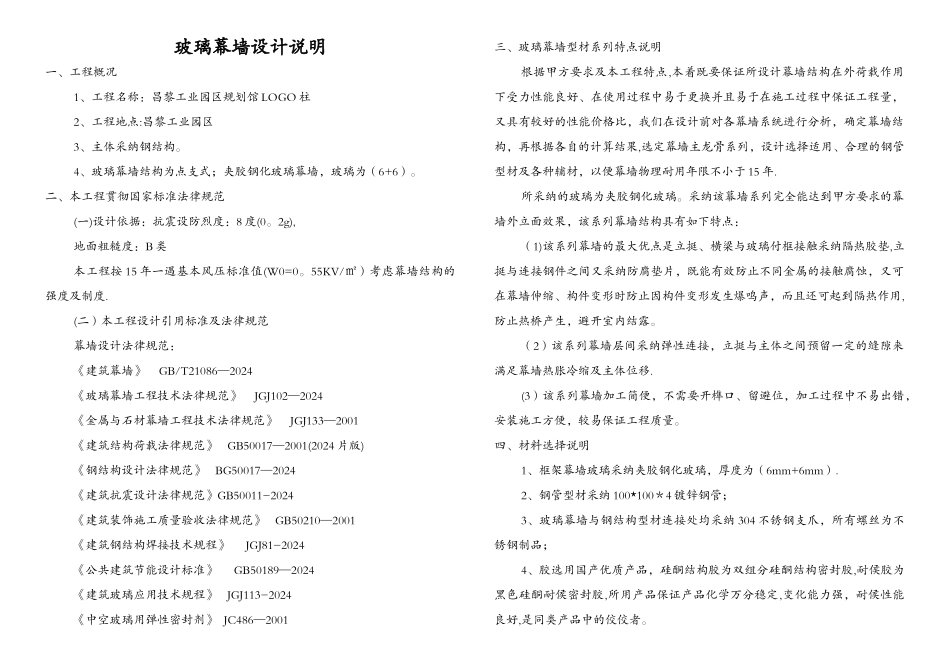

玻璃幕墙设计说明一、工程概况1、工程名称：昌黎工业园区规划馆 LOGO 柱2、工程地点:昌黎工业园区3、主体采纳钢结构。4、玻璃幕墙结构为点支式；夹胶钢化玻璃幕墙，玻璃为（6+6）。二、本工程贯彻国家标准法律规范(一)设计依据：抗震设防烈度：8 度(0。2g),地面粗糙度：B 类本工程按 15 年一遇基本风压标准值(W0=0。55KV/㎡）考虑幕墙结构的强度及制度.(二）本工程设计引用标准及法律规范幕墙设计法律规范：《建筑幕墙》 GB/T21086—2024《玻璃幕墙工程技术法律规范》 JGJ102—2024《金属与石材幕墙工程技术法律规范》 JGJ133—2001《建筑结构荷载法律规范》 GB50017—2001(2024 片版)《钢结构设计法律规范》 BG50017—2024 《建筑抗震设计法律规范》GB50011-2024《建筑装饰施工质量验收法律规范》 GB50210—2001《建筑钢结构焊接技术规程》 JGJ81-2024《公共建筑节能设计标准》 GB50189—2024《建筑玻璃应用技术规程》 JGJ113-2024《中空玻璃用弹性密封剂》 JC486—2001三、玻璃幕墙型材系列特点说明根据甲方要求及本工程特点,本着既要保证所设计幕墙结构在外荷载作用下受力性能良好、在使用过程中易于更换并且易于在施工过程中保证工程量，又具有较好的性能价格比，我们在设计前对各幕墙系统进行分析，确定幕墙结构，再根据各自的计算结果,选定幕墙主龙骨系列，设计选择适用、合理的钢管型材及各种辅材，以便幕墙物理耐用年限不小于 15 年.所采纳的玻璃为夹胶钢化玻璃。采纳该幕墙系列完全能达到甲方要求的幕墙外立面效果，该系列幕墙结构具有如下特点：（1)该系列幕墙的最大优点是立挺、横梁与玻璃付框接触采纳隔热胶垫,立挺与连接钢件之间又采纳防腐垫片，既能有效防止不同金属的接触腐蚀，又可在幕墙伸缩、构件变形时防止因构件变形发生爆鸣声，而且还可起到隔热作用,防止热桥产生，避开室内结露。（2）该系列幕墙层间采纳弹性连接，立挺与主体之间预留一定的缝隙来满足幕墙热胀冷缩及主体位移.(3）该系列幕墙加工简便，不需要开榫口、留避位，加工过程中不易出错，安装施工方便，较易保证工程质量。四、材料选择说明1、框架幕墙玻璃采纳夹胶钢化玻璃，厚度为（6mm+6mm）.2、钢管型材采纳 100*100＊4 镀锌钢管；3、玻璃幕墙与钢结构型材连接处均采纳 304 不锈钢支爪，所有螺丝为不锈钢制品；4、胶选用国产优质产品，硅酮结构胶为双组分硅酮结构密封胶,耐侯胶为黑色硅酮耐侯密封胶,所用产品保证产品化学万分稳定,变化...
