玻镁复合风管施工工艺

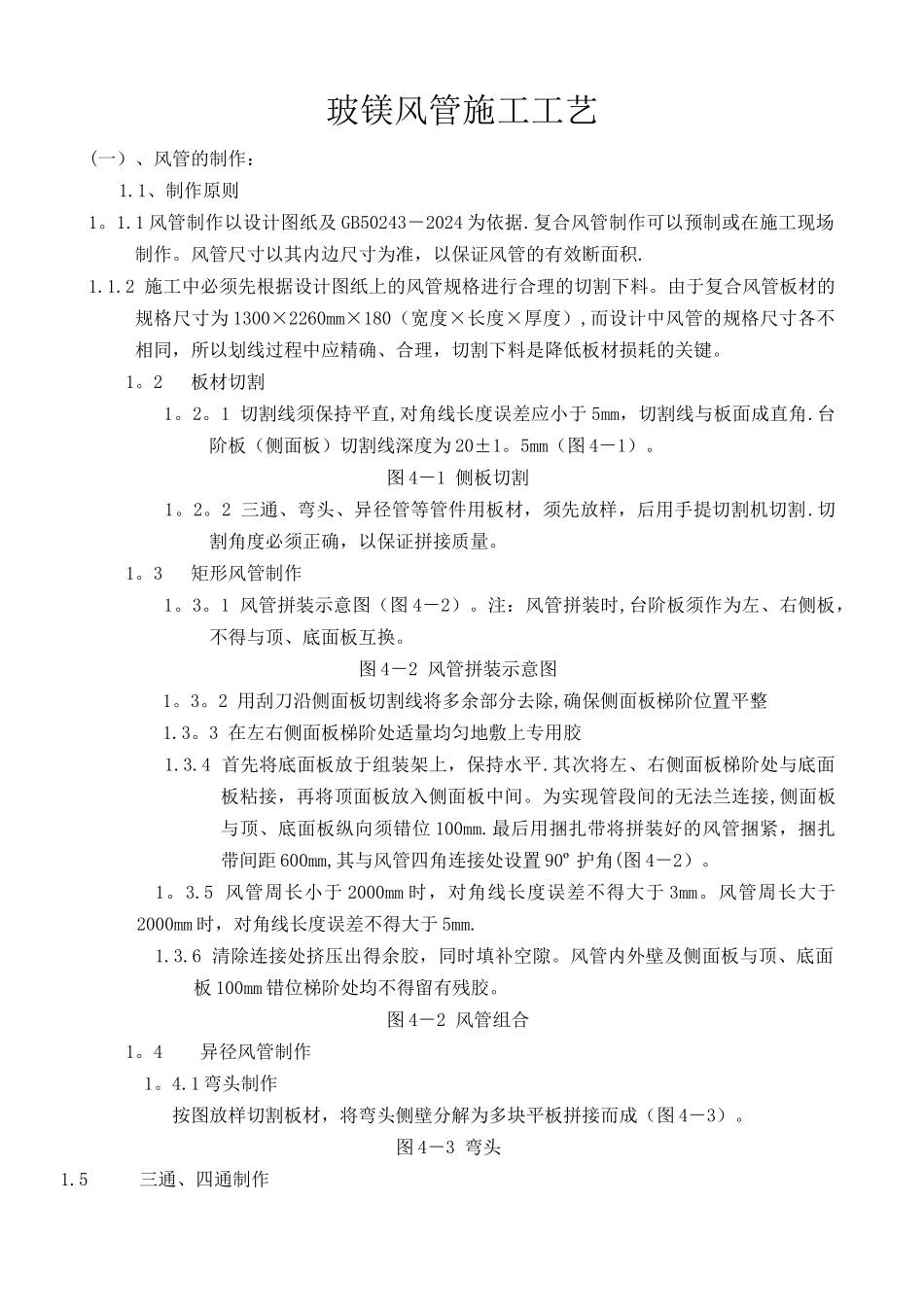

玻镁风管施工工艺(一）、风管的制作：1.1、制作原则1。1.1 风管制作以设计图纸及 GB50243－2024 为依据.复合风管制作可以预制或在施工现场制作。风管尺寸以其内边尺寸为准，以保证风管的有效断面积.1.1.2 施工中必须先根据设计图纸上的风管规格进行合理的切割下料。由于复合风管板材的规格尺寸为 1300×2260mm×180（宽度×长度×厚度）,而设计中风管的规格尺寸各不相同，所以划线过程中应精确、合理，切割下料是降低板材损耗的关键。 1。2 板材切割 1。2。1 切割线须保持平直,对角线长度误差应小于 5mm，切割线与板面成直角.台阶板（侧面板）切割线深度为 20±1。5mm（图 4－1）。 图 4－1 侧板切割 1。2。2 三通、弯头、异径管等管件用板材，须先放样，后用手提切割机切割.切割角度必须正确，以保证拼接质量。 1。3 矩形风管制作 1。3。1 风管拼装示意图（图 4－2）。注：风管拼装时,台阶板须作为左、右侧板，不得与顶、底面板互换。 图 4－2 风管拼装示意图1。3。2 用刮刀沿侧面板切割线将多余部分去除,确保侧面板梯阶位置平整 1.3。3 在左右侧面板梯阶处适量均匀地敷上专用胶 1.3.4 首先将底面板放于组装架上，保持水平.其次将左、右侧面板梯阶处与底面板粘接，再将顶面板放入侧面板中间。为实现管段间的无法兰连接,侧面板与顶、底面板纵向须错位 100mm.最后用捆扎带将拼装好的风管捆紧，捆扎带间距 600mm,其与风管四角连接处设置 90º 护角(图 4－2）。1。3.5 风管周长小于 2000mm 时，对角线长度误差不得大于 3mm。风管周长大于2000mm 时，对角线长度误差不得大于 5mm. 1.3.6 清除连接处挤压出得余胶，同时填补空隙。风管内外壁及侧面板与顶、底面板 100mm 错位梯阶处均不得留有残胶。 图 4－2 风管组合 1。4 异径风管制作 1。4.1 弯头制作 按图放样切割板材，将弯头侧壁分解为多块平板拼接而成（图 4－3）。图 4－3 弯头1.5 三通、四通制作参见 4.3 弯头制作 1。6 大型风管的加固 当风管边长大于 1500mm 时，必须实行加固措施(图 4－4）。 图 4－4 大型风管的加固 1。6.1 板材进行拼接。用钢丝刷刮去拼接处保温层 1.5mm,形成凹槽.填满专用胶拼接。固化后用砂纸将两面拼接缝两侧各 100mm 处打毛，两面均用专用胶粘贴 3 层宽度为 200mm、厚度为 0.2mm 的玻璃纤维布。 1。6。2 在风管中设置支撑杆。支撑杆为 ф10mm 全螺纹镀锌圆钢，两侧内外螺母固定，风...
