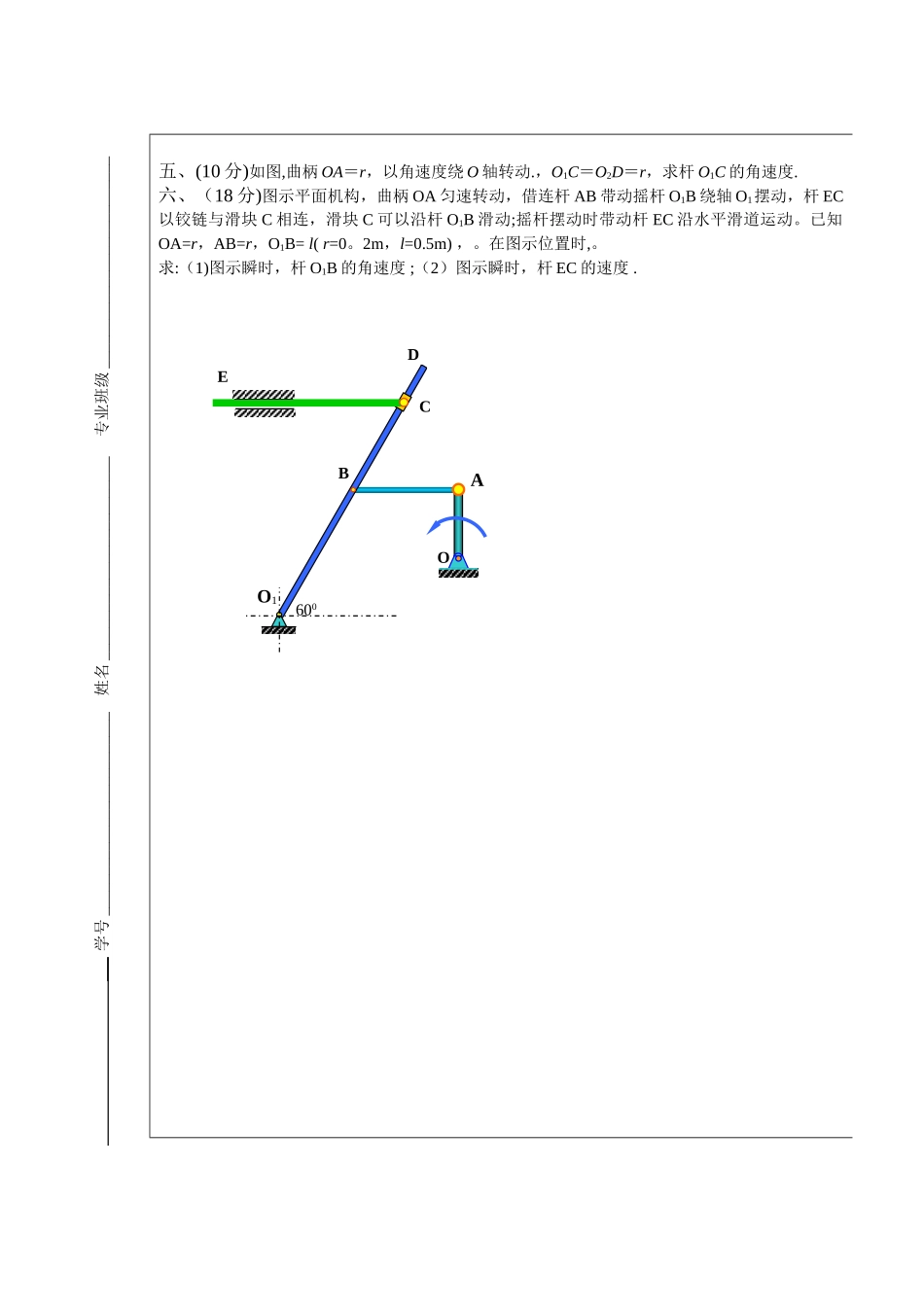

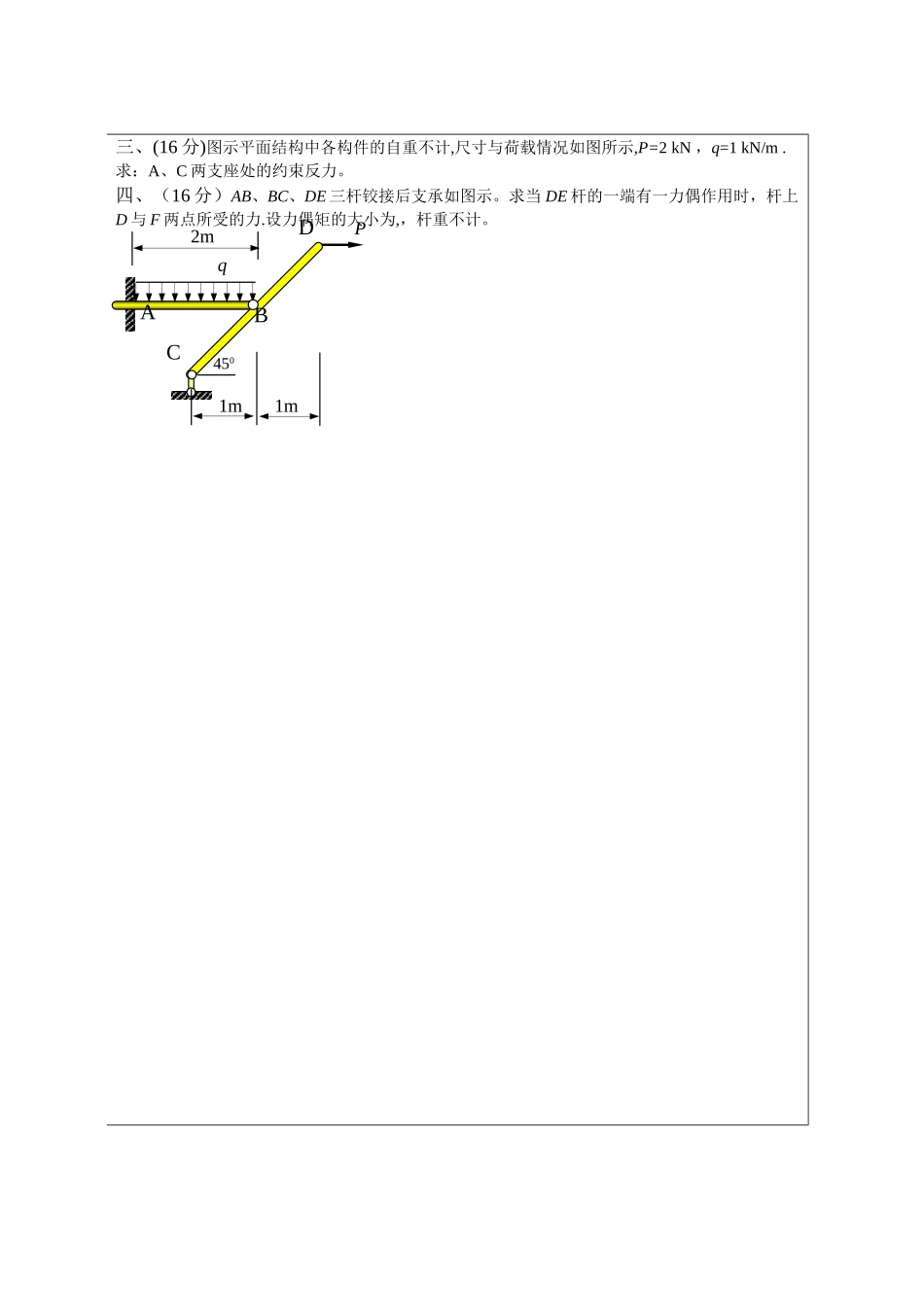

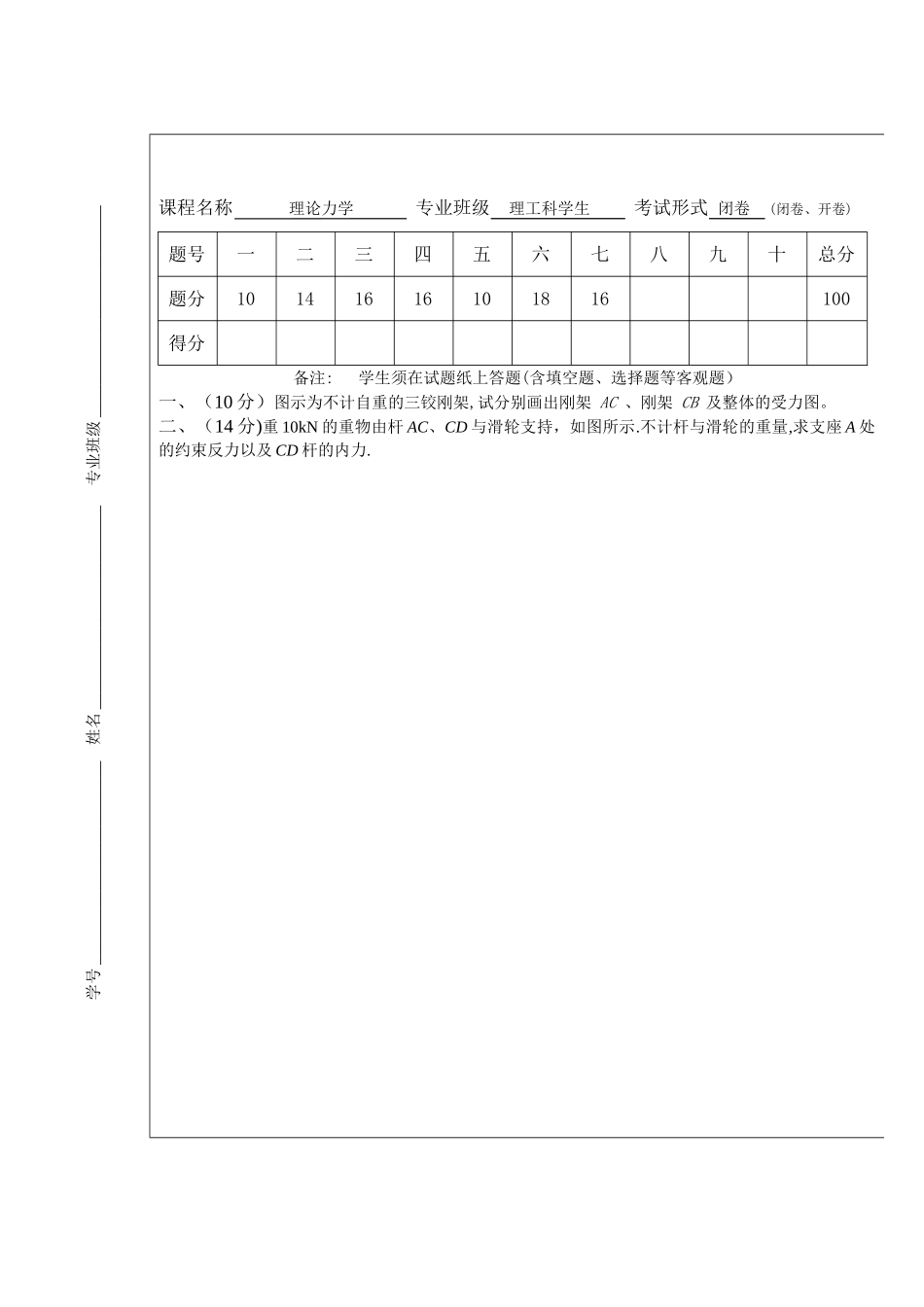

课程名称 理论力学专业班级 理工科学生考试形式 闭卷 (闭卷、开卷)题号一二三四五六七八九十总分题分10141616101816100得分备注: 学生须在试题纸上答题(含填空题、选择题等客观题）一、（10 分）图示为不计自重的三铰刚架,试分别画出刚架 AC 、刚架 CB 及整体的受力图。 二、（14 分)重 10kN 的重物由杆 AC、CD 与滑轮支持，如图所示.不计杆与滑轮的重量,求支座 A 处的约束反力以及 CD 杆的内力.学号 _________________________ 姓名 _________________________ 专业班级 __________________________三、(16 分)图示平面结构中各构件的自重不计,尺寸与荷载情况如图所示,P=2 kN ，q=1 kN/m .求：A、C 两支座处的约束反力。四、（16 分）AB、BC、DE 三杆铰接后支承如图示。求当 DE 杆的一端有一力偶作用时，杆上D 与 F 两点所受的力.设力偶矩的大小为,，杆重不计。qBACD4501m2m1mP 五、(10 分)如图,曲柄 OA＝r，以角速度绕 O 轴转动.，O1C＝O2D＝r，求杆 O1C 的角速度.六、（18 分)图示平面机构，曲柄 OA 匀速转动，借连杆 AB 带动摇杆 O1B 绕轴 O1摆动，杆 EC以铰链与滑块 C 相连，滑块 C 可以沿杆 O1B 滑动;摇杆摆动时带动杆 EC 沿水平滑道运动。已知OA=r，AB=r，O1B= l( r=0。2m，l=0.5m) ，。在图示位置时,。求:（1)图示瞬时，杆 O1B 的角速度 ;（2）图示瞬时，杆 EC 的速度 .学号 _________________________ 姓名 _________________________ 专业班级 __________________________OAEBO1CD600七、（16 分)图示均质细直杆 AB,质量为 20 kg，杆长 4m 。O 为光滑铰支座,B 端用一细绳悬挂.求：突然剪断细绳的瞬时,杆 AB 的角加速度、质心 C 的加速度，以及固定铰支座 O 的约束反力。1m3mABOC 课程名称：理论力学（ A 卷）一、(10 分)销 C 与刚架 AC 一起作为讨论对象（2 分）销 C 与哪边刚架一起作为讨论对象, 集中载荷 P 就画在哪边刚架的铰 C 上。销 C 与刚架 CB 一起作为讨论对象（2 分） 专门分析销 C 的受力(4 分)整体受力图（2 分）对于集中力作用在中间铰链的情况,分析时，不将销与二力构件放在一起作为讨论对象,可使分析简单. 对 AC 受力分析 对整体受力如图对 BC 受力分析二、（14 分）对象：系统，根据滑轮特点，可把两绳子张力平移到 B 点，CD 杆为二力杆，受力如图示（2 分） （4 分） kN (4 分...
