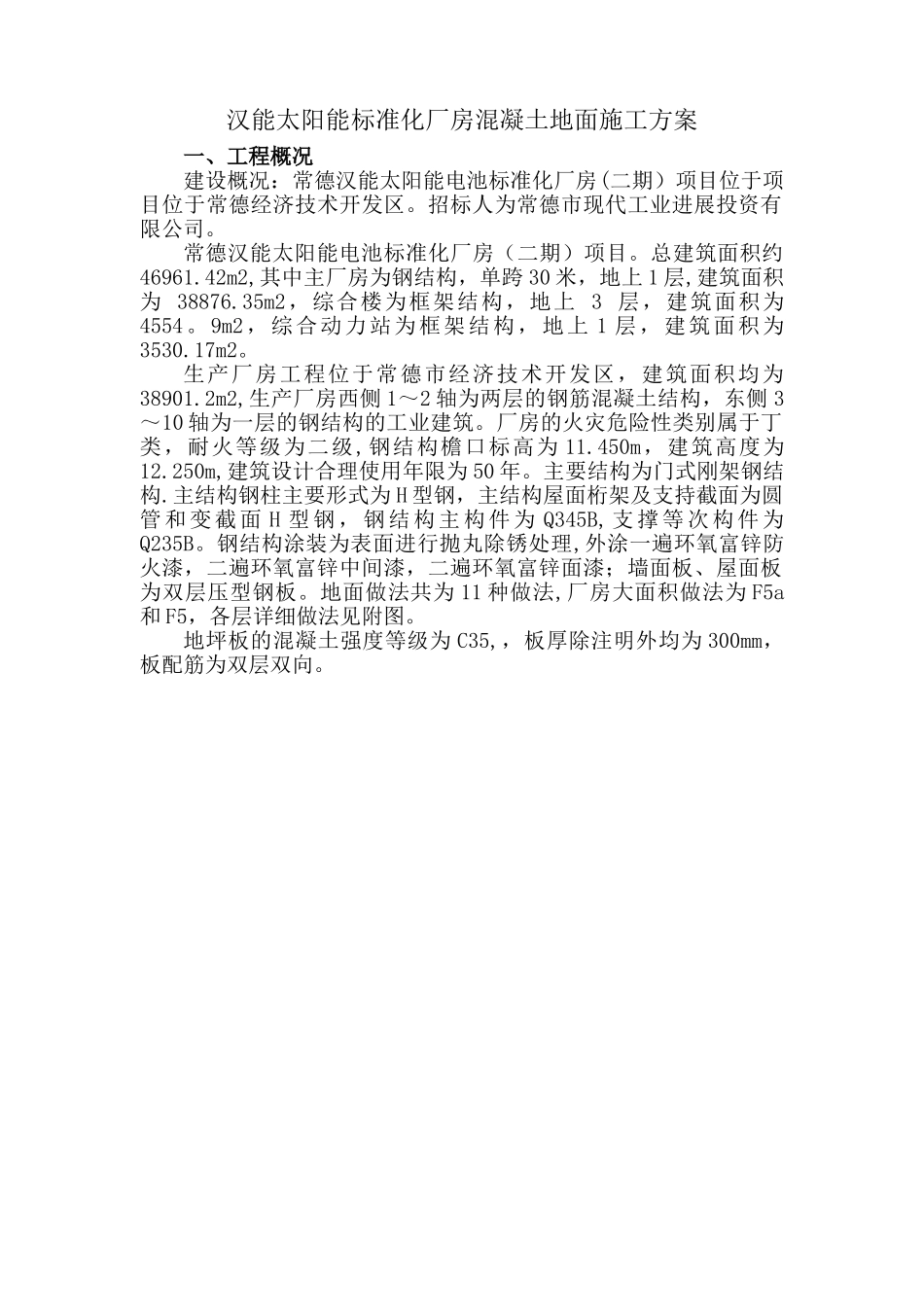

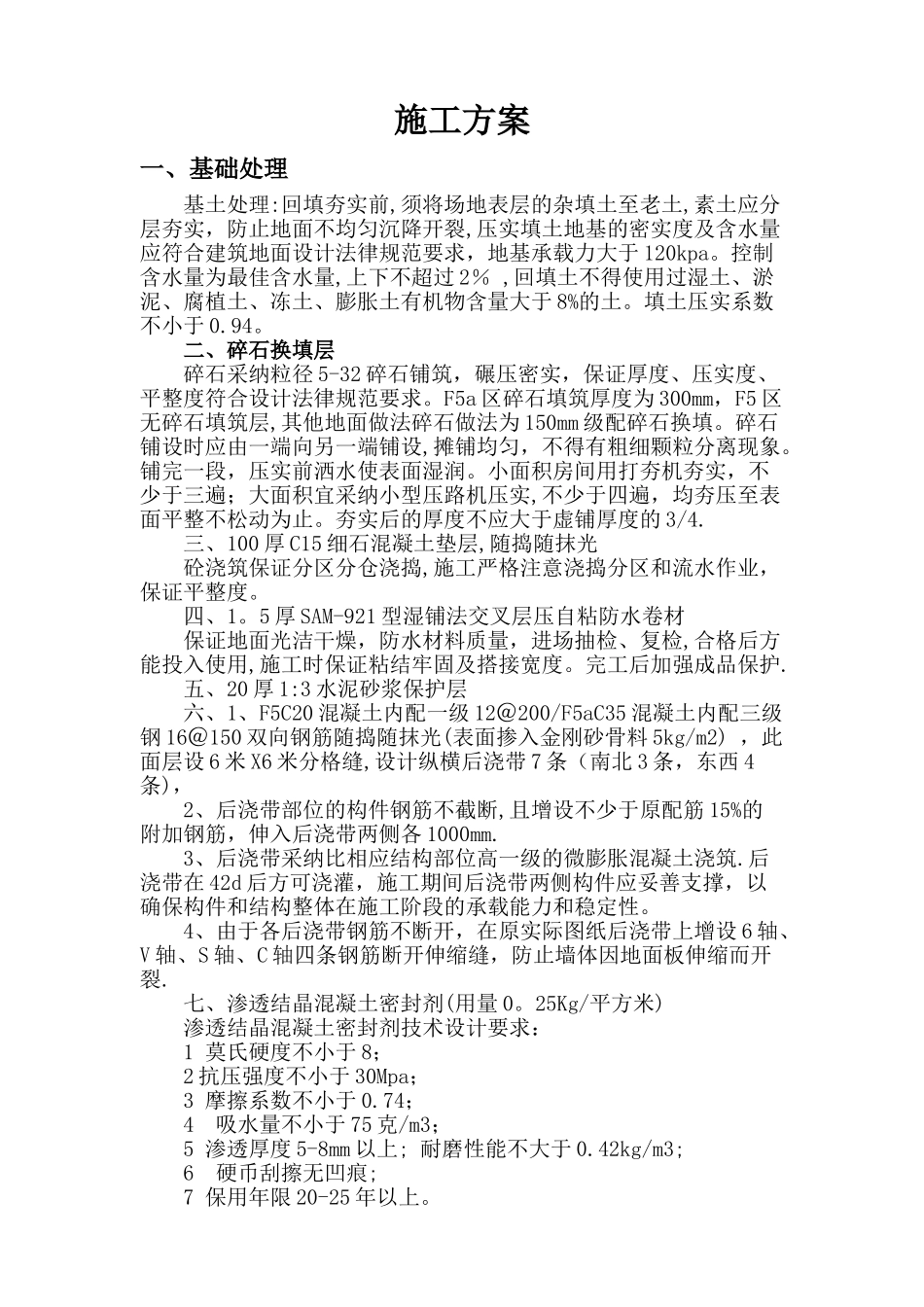

汉能太阳能标准化厂房混凝土地面施工方案一、工程概况建设概况：常德汉能太阳能电池标准化厂房(二期）项目位于项目位于常德经济技术开发区。招标人为常德市现代工业进展投资有限公司。常德汉能太阳能电池标准化厂房（二期）项目。总建筑面积约46961.42m2,其中主厂房为钢结构，单跨 30 米，地上 1 层,建筑面积为 38876.35m2，综合楼为框架结构，地上 3 层，建筑面积为4554。9m2，综合动力站为框架结构，地上 1 层，建筑面积为3530.17m2。 生产厂房工程位于常德市经济技术开发区，建筑面积均为38901.2m2,生产厂房西侧 1～2 轴为两层的钢筋混凝土结构，东侧 3～10 轴为一层的钢结构的工业建筑。厂房的火灾危险性类别属于丁类，耐火等级为二级,钢结构檐口标高为 11.450m，建筑高度为12.250m,建筑设计合理使用年限为 50 年。主要结构为门式刚架钢结构.主结构钢柱主要形式为 H 型钢，主结构屋面桁架及支持截面为圆管 和 变 截 面 H 型 钢 ， 钢 结 构 主 构 件 为 Q345B, 支 撑 等 次 构 件 为Q235B。钢结构涂装为表面进行抛丸除锈处理,外涂一遍环氧富锌防火漆，二遍环氧富锌中间漆，二遍环氧富锌面漆；墙面板、屋面板为双层压型钢板。地面做法共为 11 种做法,厂房大面积做法为 F5a和 F5，各层详细做法见附图。地坪板的混凝土强度等级为 C35,，板厚除注明外均为 300mm，板配筋为双层双向。施工方案一、基础处理基土处理:回填夯实前,须将场地表层的杂填土至老土,素土应分层夯实，防止地面不均匀沉降开裂,压实填土地基的密实度及含水量应符合建筑地面设计法律规范要求，地基承载力大于 120kpa。控制含水量为最佳含水量,上下不超过 2％ ,回填土不得使用过湿土、淤泥、腐植土、冻土、膨胀土有机物含量大于 8%的土。填土压实系数不小于 0.94。二、碎石换填层碎石采纳粒径 5-32 碎石铺筑，碾压密实，保证厚度、压实度、平整度符合设计法律规范要求。F5a 区碎石填筑厚度为 300mm，F5 区无碎石填筑层,其他地面做法碎石做法为 150mm 级配碎石换填。碎石铺设时应由一端向另一端铺设,摊铺均匀，不得有粗细颗粒分离现象。铺完一段，压实前洒水使表面湿润。小面积房间用打夯机夯实，不少于三遍；大面积宜采纳小型压路机压实,不少于四遍，均夯压至表面平整不松动为止。夯实后的厚度不应大于虚铺厚度的 3/4.三、100 厚 C15 细石混凝土垫层,随捣随抹光砼浇筑保证分区分仓浇捣,施工严格注意浇捣分区和流...
