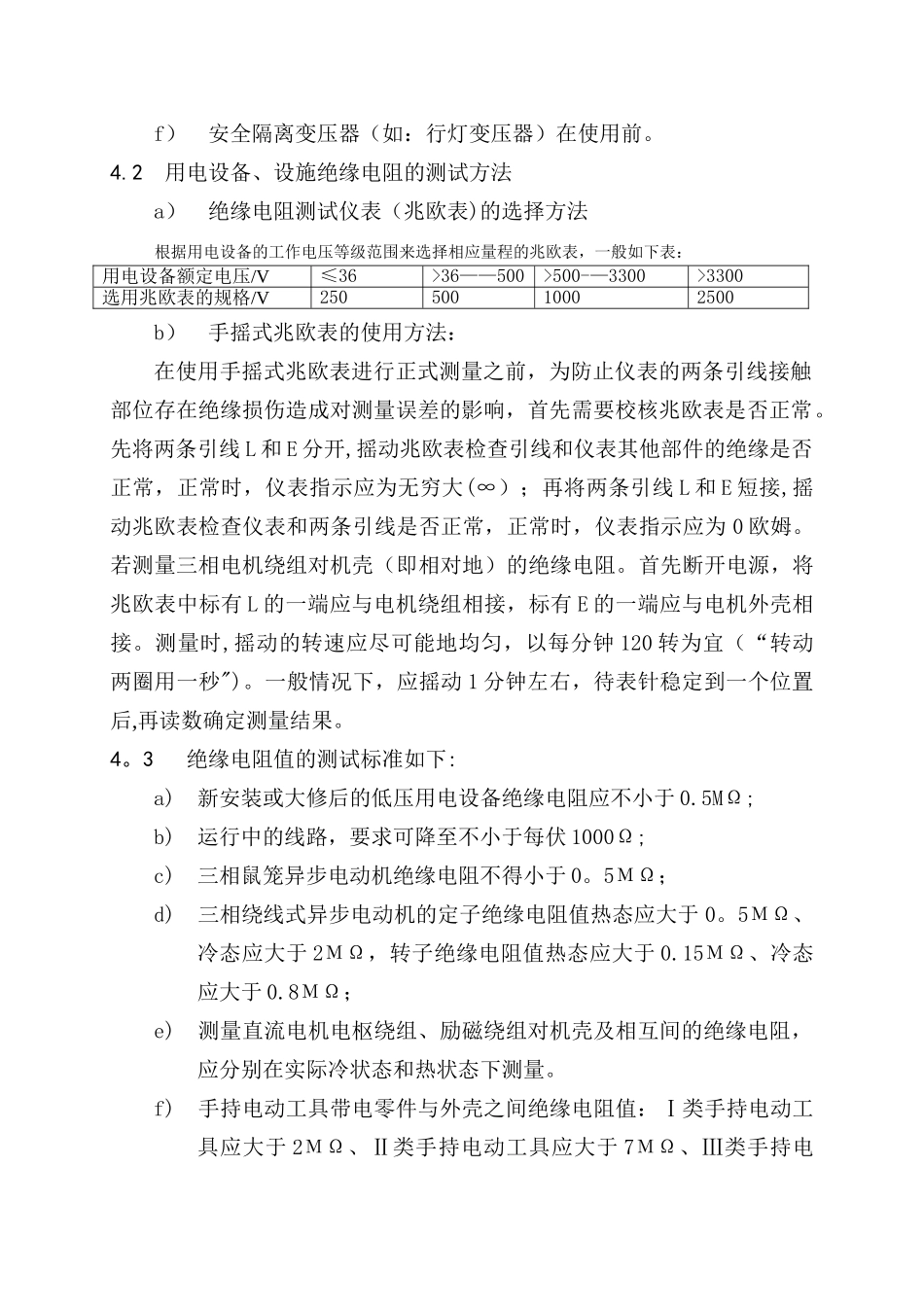

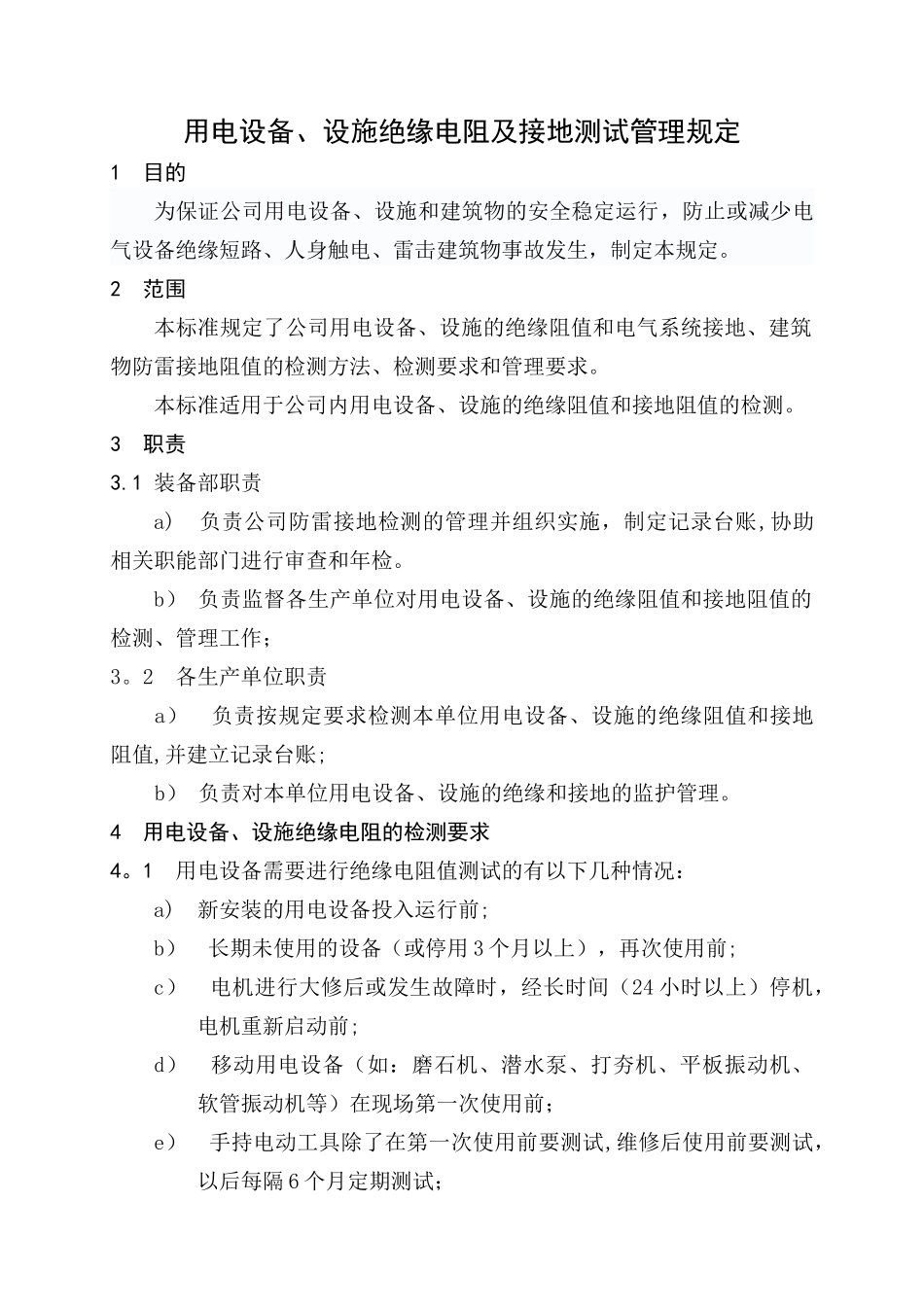

用电设备、设施绝缘电阻及接地测试管理规定1 目的为保证公司用电设备、设施和建筑物的安全稳定运行，防止或减少电气设备绝缘短路、人身触电、雷击建筑物事故发生，制定本规定。2 范围本标准规定了公司用电设备、设施的绝缘阻值和电气系统接地、建筑物防雷接地阻值的检测方法、检测要求和管理要求。本标准适用于公司内用电设备、设施的绝缘阻值和接地阻值的检测。3 职责3.1 装备部职责a) 负责公司防雷接地检测的管理并组织实施，制定记录台账,协助相关职能部门进行审查和年检。b） 负责监督各生产单位对用电设备、设施的绝缘阻值和接地阻值的检测、管理工作；3。2 各生产单位职责a） 负责按规定要求检测本单位用电设备、设施的绝缘阻值和接地阻值,并建立记录台账;b） 负责对本单位用电设备、设施的绝缘和接地的监护管理。4 用电设备、设施绝缘电阻的检测要求4。1 用电设备需要进行绝缘电阻值测试的有以下几种情况：a) 新安装的用电设备投入运行前;b） 长期未使用的设备（或停用 3 个月以上），再次使用前;c） 电机进行大修后或发生故障时，经长时间（24 小时以上）停机，电机重新启动前;d） 移动用电设备（如：磨石机、潜水泵、打夯机、平板振动机、软管振动机等）在现场第一次使用前；e） 手持电动工具除了在第一次使用前要测试,维修后使用前要测试，以后每隔 6 个月定期测试；f） 安全隔离变压器（如：行灯变压器）在使用前。4.2 用电设备、设施绝缘电阻的测试方法a） 绝缘电阻测试仪表（兆欧表)的选择方法根据用电设备的工作电压等级范围来选择相应量程的兆欧表，一般如下表：用电设备额定电压/V≤36>36——500>500-—3300>3300选用兆欧表的规格/V25050010002500 b） 手摇式兆欧表的使用方法：在使用手摇式兆欧表进行正式测量之前，为防止仪表的两条引线接触部位存在绝缘损伤造成对测量误差的影响，首先需要校核兆欧表是否正常。先将两条引线 L 和 E 分开,摇动兆欧表检查引线和仪表其他部件的绝缘是否正常，正常时，仪表指示应为无穷大(∞）；再将两条引线 L 和 E 短接,摇动兆欧表检查仪表和两条引线是否正常，正常时，仪表指示应为 0 欧姆。若测量三相电机绕组对机壳（即相对地）的绝缘电阻。首先断开电源，将兆欧表中标有 L 的一端应与电机绕组相接，标有 E 的一端应与电机外壳相接。测量时,摇动的转速应尽可能地均匀，以每分钟 120 转为宜（“转动两圈用一秒")。一般情况下，应摇动 1 分钟左右，...
