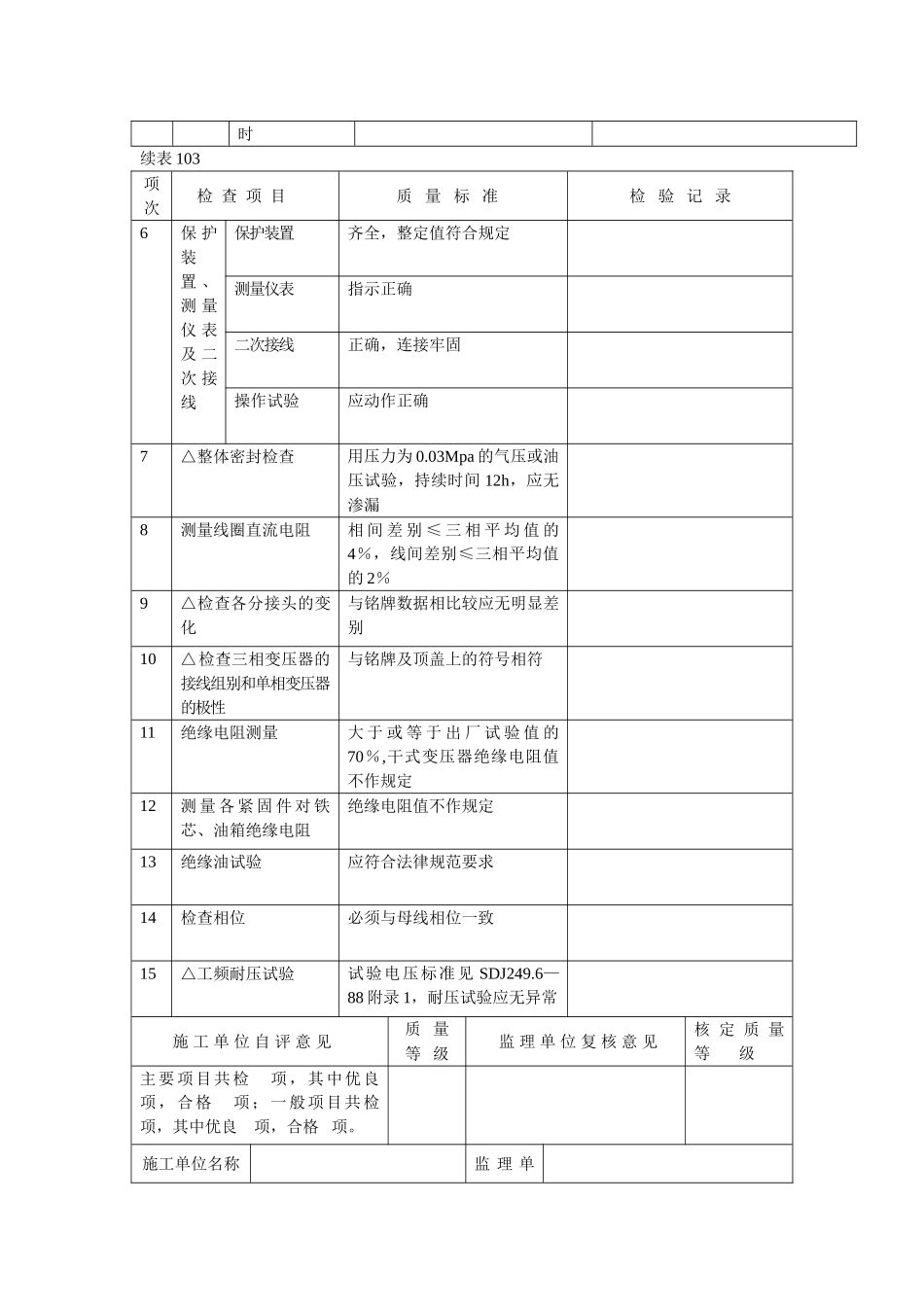

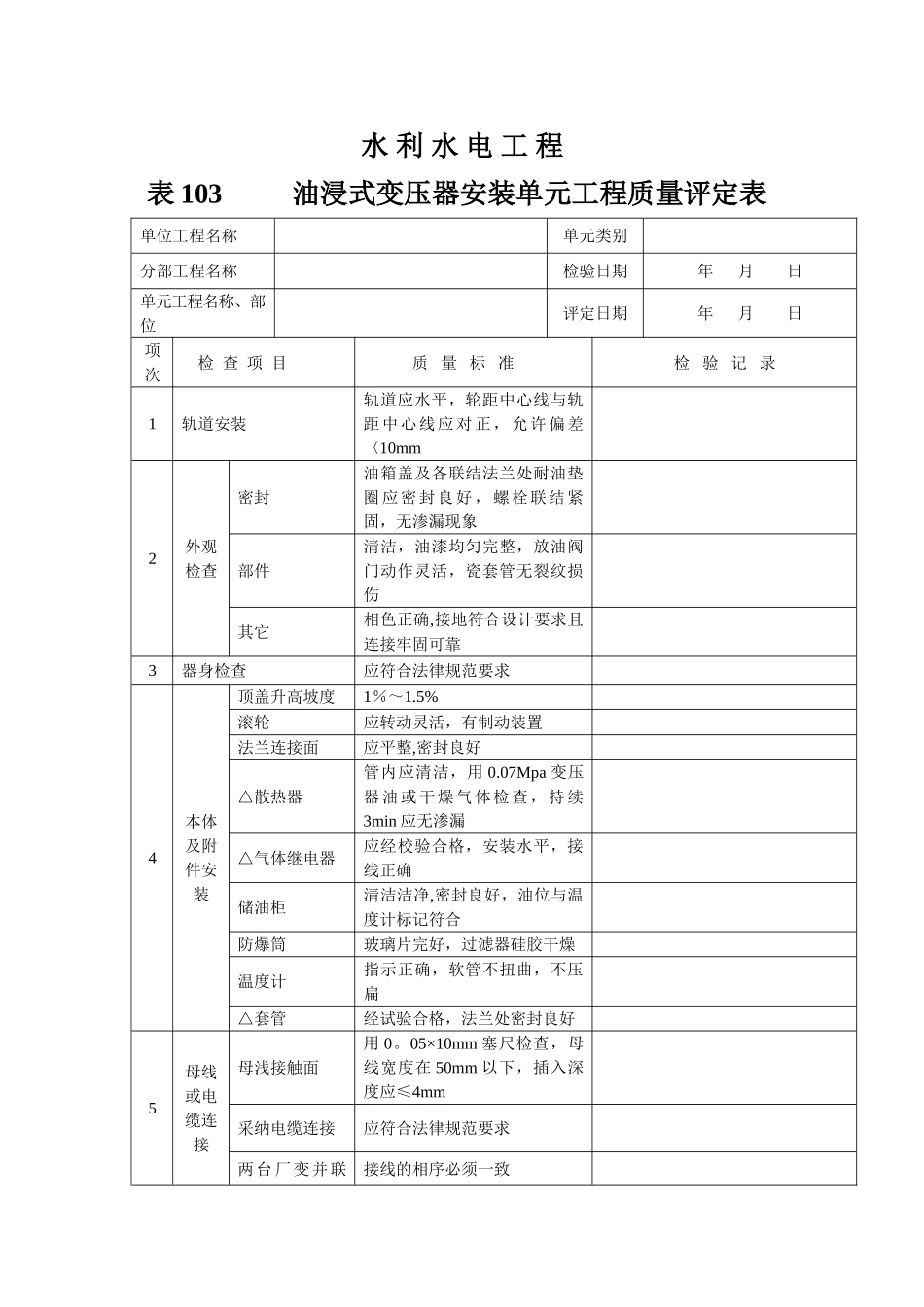

水 利 水 电 工 程 表 103 油浸式变压器安装单元工程质量评定表单位工程名称单元类别分部工程名称检验日期年 月 日单元工程名称、部位评定日期年 月 日项次检 查 项 目质 量 标 准检 验 记 录1轨道安装轨道应水平，轮距中心线与轨距中心线应对正，允许偏差〈10mm2外观检查密封油箱盖及各联结法兰处耐油垫圈应密封良好，螺栓联结紧固，无渗漏现象部件清洁，油漆均匀完整，放油阀门动作灵活，瓷套管无裂纹损伤其它相色正确,接地符合设计要求且连接牢固可靠3器身检查应符合法律规范要求4本体及附件安装顶盖升高坡度1％～1.5%滚轮应转动灵活，有制动装置法兰连接面应平整,密封良好△散热器管内应清洁，用 0.07Mpa 变压器油或干燥气体检查，持续3min 应无渗漏△气体继电器应经校验合格，安装水平，接线正确储油柜清洁洁净,密封良好，油位与温度计标记符合防爆筒玻璃片完好，过滤器硅胶干燥温度计指示正确，软管不扭曲，不压扁△套管经试验合格，法兰处密封良好5母线或电缆连接母浅接触面用 0。05×10mm 塞尺检查，母线宽度在 50mm 以下，插入深度应≤4mm采纳电缆连接应符合法律规范要求两台厂变并联接线的相序必须一致时续表 103项次检 查 项 目质 量 标 准检 验 记 录6保 护装置 、测 量仪 表及 二次 接线保护装置齐全，整定值符合规定测量仪表指示正确二次接线正确，连接牢固操作试验应动作正确7△整体密封检查用压力为 0.03Mpa 的气压或油压试验，持续时间 12h，应无渗漏8测量线圈直流电阻相 间 差 别 ≤ 三 相 平 均 值 的4％，线间差别≤三相平均值的 2％9△检查各分接头的变化与铭牌数据相比较应无明显差别10△检查三相变压器的接线组别和单相变压器的极性与铭牌及顶盖上的符号相符11绝缘电阻测量大 于 或 等 于 出 厂 试 验 值 的70％,干式变压器绝缘电阻值不作规定12测 量 各 紧 固 件 对 铁芯、油箱绝缘电阻绝缘电阻值不作规定13绝缘油试验应符合法律规范要求14检查相位必须与母线相位一致15△工频耐压试验试验电压标准见 SDJ249.6—88 附录 1，耐压试验应无异常施 工 单 位 自 评 意 见质 量 等 级监 理 单 位 复 核 意 见核 定 质 量 等 级主要项目共检 项，其中优良 项，合格 项；一般项目共检 项，其中优良 项，合格 项。施工单位名称监 理 单位名 称初 检复 检终 检核 定 人水 利 水 电 工 程 表 104 固定式...
