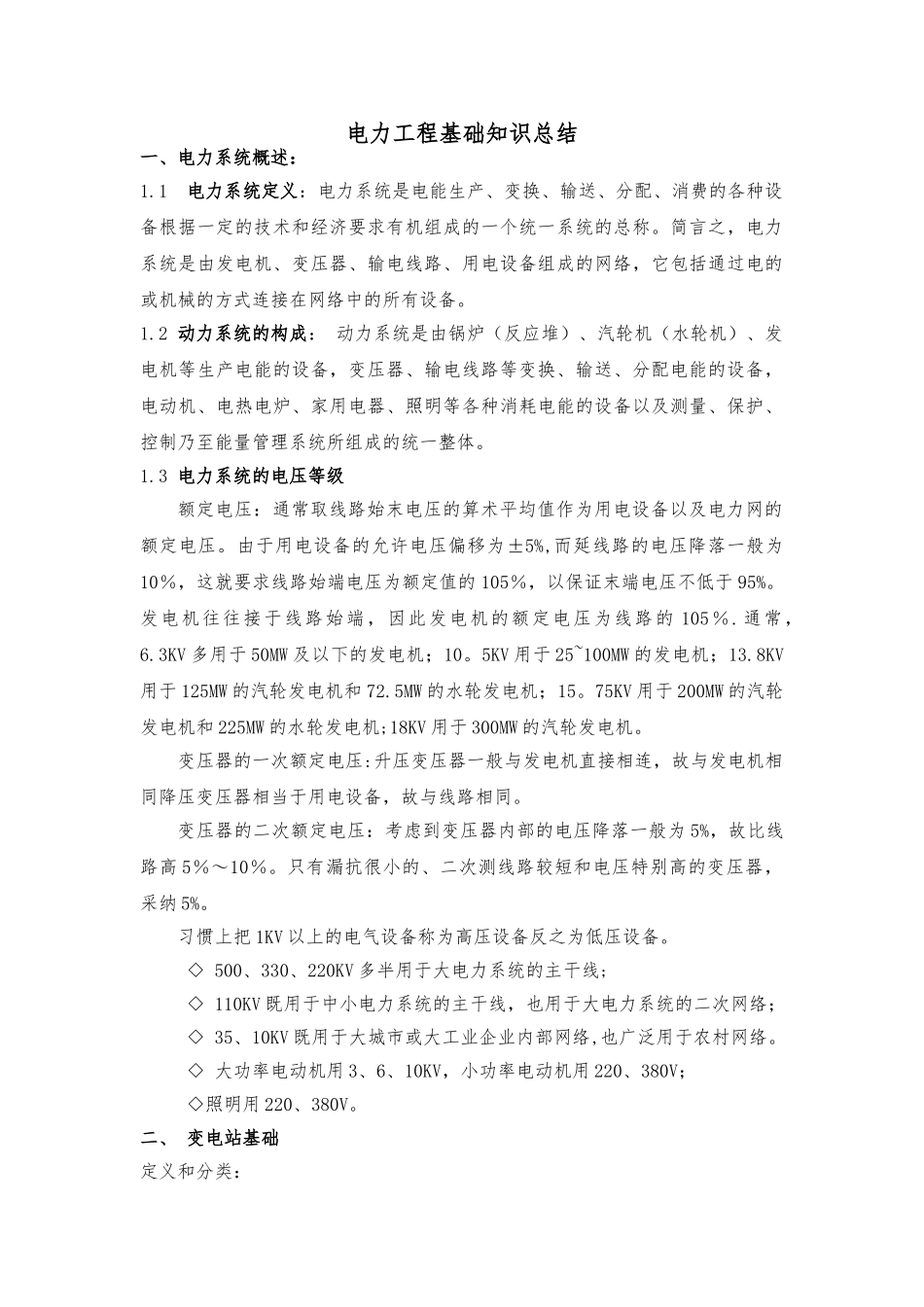

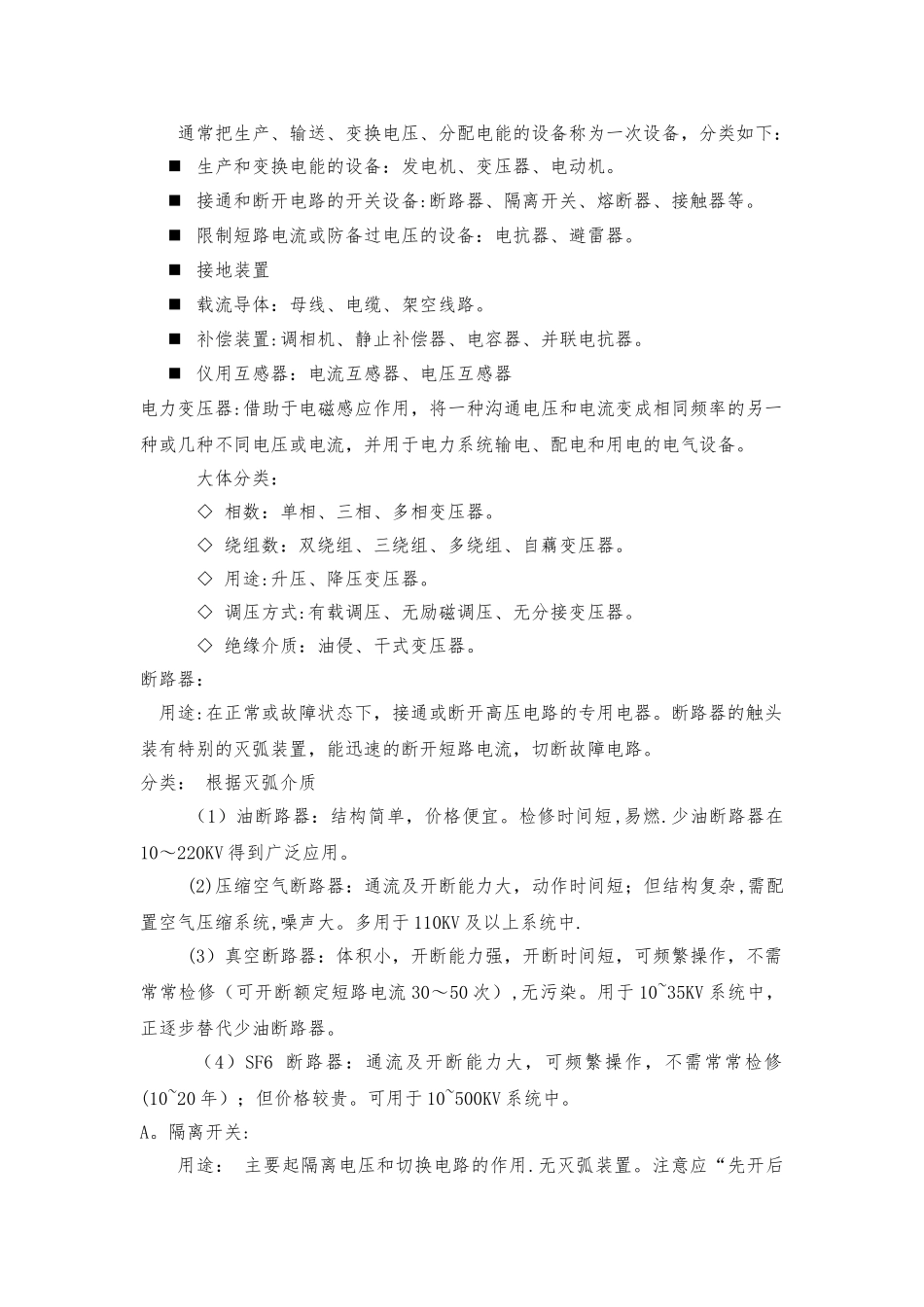

电力工程基础知识总结一、电力系统概述：1.1 电力系统定义：电力系统是电能生产、变换、输送、分配、消费的各种设备根据一定的技术和经济要求有机组成的一个统一系统的总称。简言之，电力系统是由发电机、变压器、输电线路、用电设备组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。1.2 动力系统的构成： 动力系统是由锅炉（反应堆）、汽轮机（水轮机）、发电机等生产电能的设备，变压器、输电线路等变换、输送、分配电能的设备，电动机、电热电炉、家用电器、照明等各种消耗电能的设备以及测量、保护、控制乃至能量管理系统所组成的统一整体。 1.3 电力系统的电压等级额定电压：通常取线路始末电压的算术平均值作为用电设备以及电力网的额定电压。由于用电设备的允许电压偏移为±5%,而延线路的电压降落一般为10％，这就要求线路始端电压为额定值的 105％，以保证末端电压不低于 95%。发电机往往接于线路始端，因此发电机的额定电压为线路的 105％.通常，6.3KV 多用于 50MW 及以下的发电机；10。5KV 用于 25~100MW 的发电机；13.8KV用于 125MW 的汽轮发电机和 72.5MW 的水轮发电机；15。75KV 用于 200MW 的汽轮发电机和 225MW 的水轮发电机;18KV 用于 300MW 的汽轮发电机。 变压器的一次额定电压:升压变压器一般与发电机直接相连，故与发电机相同降压变压器相当于用电设备，故与线路相同。变压器的二次额定电压：考虑到变压器内部的电压降落一般为 5%，故比线路高 5％～10％。只有漏抗很小的、二次测线路较短和电压特别高的变压器，采纳 5%。习惯上把 1KV 以上的电气设备称为高压设备反之为低压设备。 ◇ 500、330、220KV 多半用于大电力系统的主干线; ◇ 110KV 既用于中小电力系统的主干线，也用于大电力系统的二次网络； ◇ 35、10KV 既用于大城市或大工业企业内部网络,也广泛用于农村网络。 ◇ 大功率电动机用 3、6、10KV，小功率电动机用 220、380V； ◇照明用 220、380V。 二、 变电站基础定义和分类： 通常把生产、输送、变换电压、分配电能的设备称为一次设备，分类如下： 生产和变换电能的设备：发电机、变压器、电动机。 接通和断开电路的开关设备:断路器、隔离开关、熔断器、接触器等。 限制短路电流或防备过电压的设备：电抗器、避雷器。 接地装置 载流导体：母线、电缆、架空线路。 补偿装置:调相机、静止补偿器、电容器、并联电抗器。 仪用...
