电力电子技术期末考试卷和答案

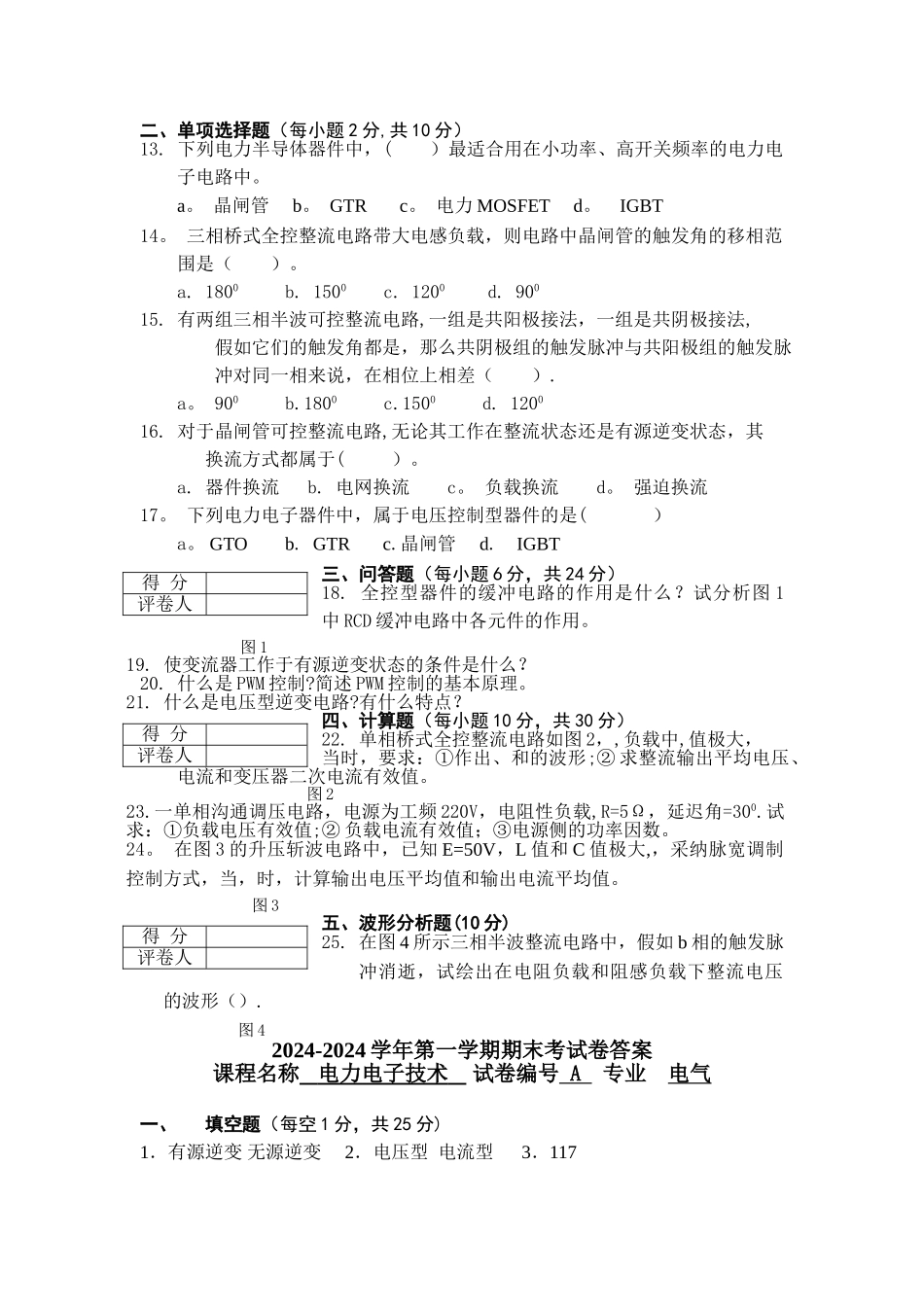

2024—2024 学年第一学期期末考试卷课程名称 电力电子技术 试卷编号 A 考试方式 闭卷 满分分值 100 分 考试时间 120 分钟 一、 填空题（ 每 空1 分,共 26 分)1。 将直流电变为沟通电称为逆变。当沟通侧接在电网上,即沟通侧接有电源时，称为 ；当沟通侧直接和负载相连时,称为 .2. PWM 逆变电路根据直流侧电源性质的不同，也可分为 和 两种。目前实际应用的 PWM 逆变电路几乎都是 电路.3。 三相桥式全控整流电路，若整流变压器副边电压 V，带反电动 势阻感负载，，则整流输出平均电压= 。4. 根据电力电子器件能够被控制电路信号所控制的程度，可以将电力电子器件分为以下三类： 、 和 。5．电力半导体器件由于承受过电压、过电流的能力太差,所以其控制电路必须设有 和 保护电路。6. 晶闸管导通的条件有二：一是 ，二是 。7. 电力电子器件驱动电路的任务是将 . 驱动电路还要提供 。8. 若晶闸管电流的有效值是 314A，则其额定电流为 A.若该晶闸管 阴、阳极间所加电压为 100sinV，则其额定电压应为 V。（不考虑晶闸管电流、电压的安全裕量。)9. 电力变换通常可分为四大类，即沟通变直流、 、 和 .10. 电子技术包括 和 两大分支。 11. 在电压型逆变电路的 PWM 控制中，同一相上下两个桥臂的驱动信号是 的。但实际上为了防止上下两个桥臂直通而造成短路，在上下两臂通断切换时要留一小段上下臂都施加关断信号的 .12. 在三相全控桥整流电路中，触发脉冲可采纳 触发与 触发两种方法。题 号一二三四五总 分得 分得 分评卷人得 分二、单项选择题（每小题 2 分,共 10 分）13. 下列电力半导体器件中，( ）最适合用在小功率、高开关频率的电力电子电路中。a。 晶闸管 b。 GTR c。 电力 MOSFET d。 IGBT14。 三相桥式全控整流电路带大电感负载，则电路中晶闸管的触发角的移相范围是（ ）。 a. 1800 b. 1500 c. 1200 d. 900 15. 有两组三相半波可控整流电路,一组是共阳极接法，一组是共阴极接法,假如它们的触发角都是，那么共阴极组的触发脉冲与共阳极组的触发脉冲对同一相来说，在相位上相差（ ）.a。 900 b.1800 c.1500 d. 120016. 对于晶闸管可控整流电路,无论其工作在整流状态还是有源逆变状态，其换流方式都属于( ）。a. 器件换流 b. 电网换流 c。 负载换流 d。 强迫换流17。 下列电力电子器件中，属于电压控制型器件的是( ） a。 GT...
