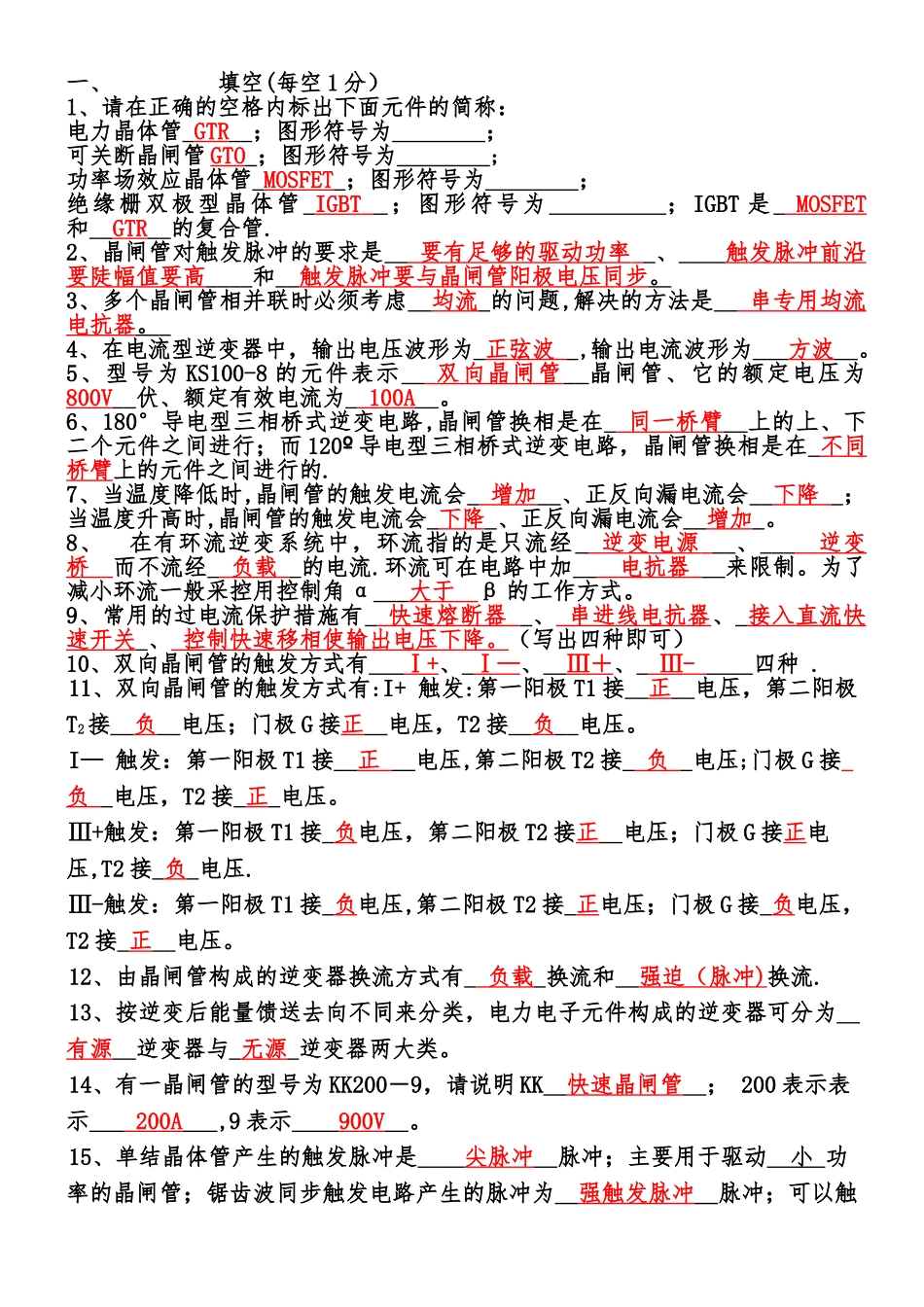

一、 填空(每空 1 分）1、请在正确的空格内标出下面元件的简称：电力晶体管 GTR ；图形符号为 ；可关断晶闸管 GTO ；图形符号为 ;功率场效应晶体管 MOSFET ；图形符号为 ；绝缘栅双极型晶体管 IGBT ；图形符号为 ；IGBT 是 MOSFET 和 GTR 的复合管
2、晶闸管对触发脉冲的要求是 要有足够的驱动功率 、 触发脉冲前沿 要陡幅值要高 和 触发脉冲要与晶闸管阳极电压同步
3、多个晶闸管相并联时必须考虑 均流 的问题,解决的方法是 串专用均流 电抗器
4、在电流型逆变器中，输出电压波形为 正弦波 ,输出电流波形为 方波
5、型号为 KS100-8 的元件表示 双向晶闸管 晶闸管、它的额定电压为 800V 伏、额定有效电流为 100A
6、180°导电型三相桥式逆变电路,晶闸管换相是在 同一桥臂 上的上、下二个元件之间进行；而 120º 导电型三相桥式逆变电路，晶闸管换相是在 不同 桥臂上的元件之间进行的
7、当温度降低时,晶闸管的触发电流会 增加 、正反向漏电流会 下降 ；当温度升高时,晶闸管的触发电流会 下降 、正反向漏电流会 增加
8、 在有环流逆变系统中，环流指的是只流经 逆变电源 、 逆变 桥 而不流经 负载 的电流
环流可在电路中加 电抗器 来限制
为了减小环流一般采控用控制角 α 大于 β 的工作方式
9、常用的过电流保护措施有 快速熔断器 、 串进线电抗器、 接入直流快 速开关 、 控制快速移相使输出电压下降
（写出四种即可）10、双向晶闸管的触发方式有 Ⅰ + 、 Ⅰ— 、 Ⅲ＋ 、 Ⅲ - 四种
11、双向晶闸管的触发方式有:I+ 触发:第一阳极 T1 接 正 电压，第二阳极T2接 负 电压；门极 G 接正 电压，T2 接 负 电压
I— 触发：第一阳极 T1 接 正 电压,第二阳极 T2 接 负 电压;门极 G
