电力系统暂态稳定实验

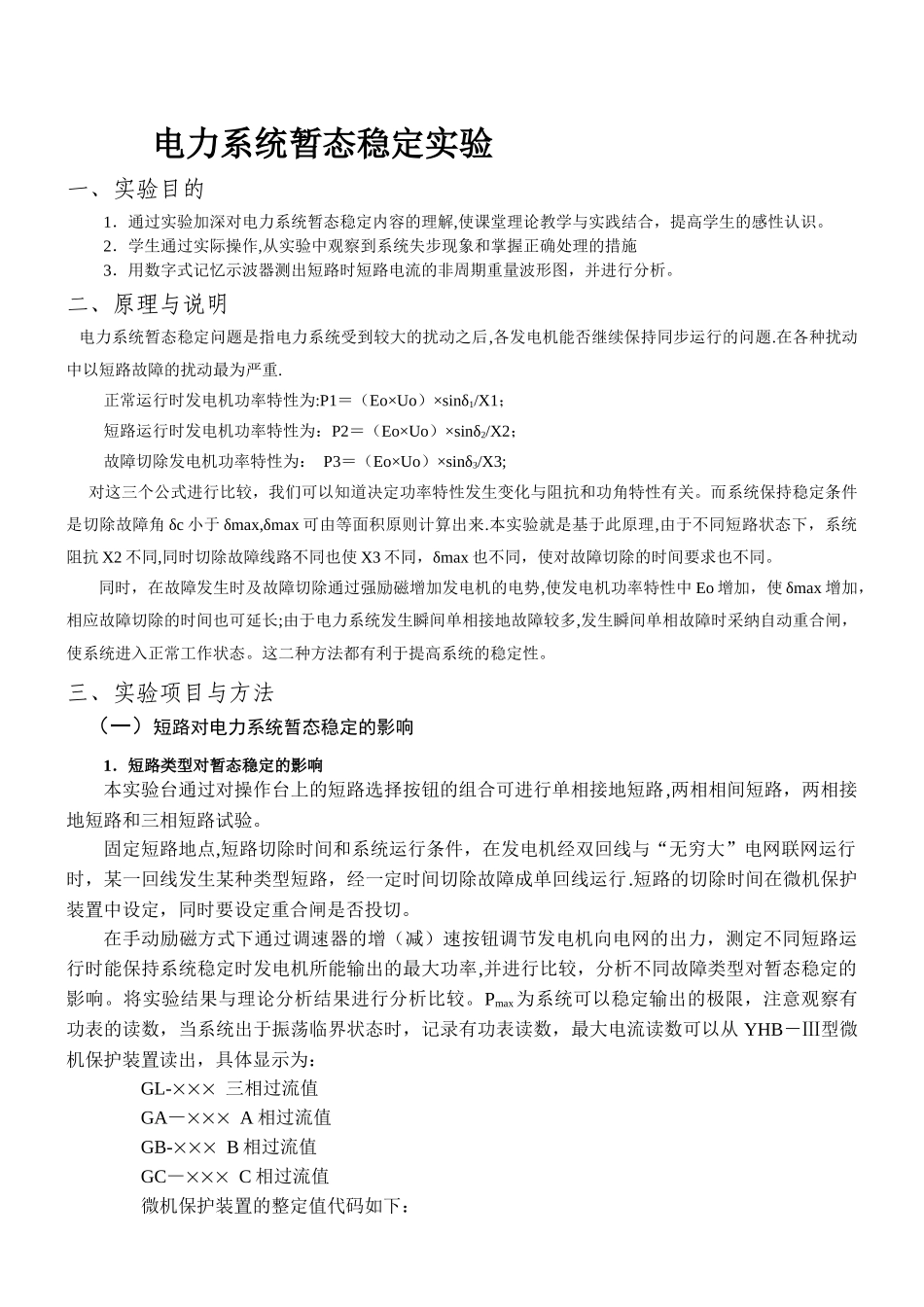

电力系统暂态稳定实验_第1页
1/4

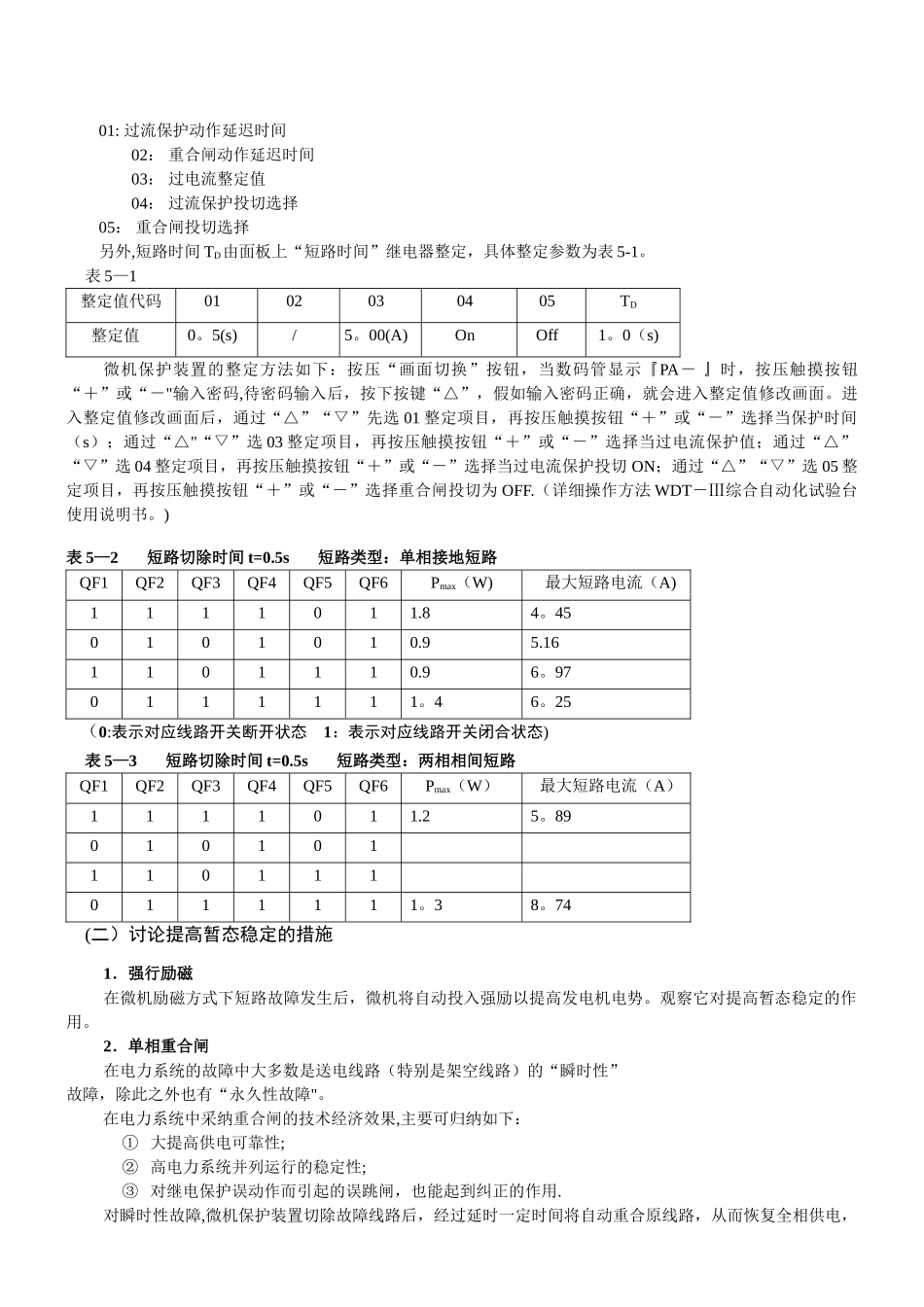

电力系统暂态稳定实验_第2页
2/4

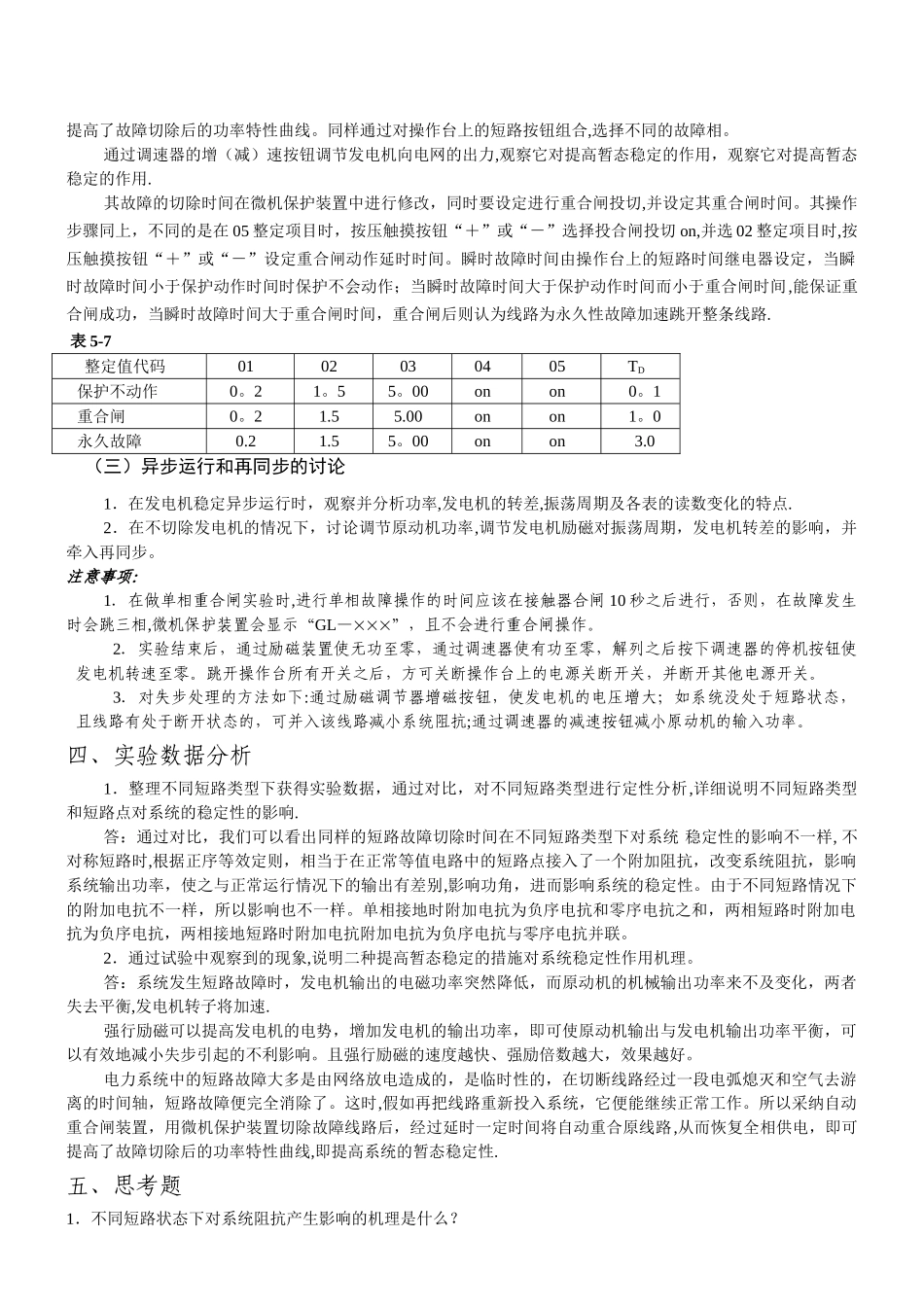

电力系统暂态稳定实验_第3页
3/4
电力系统暂态稳定实验一、实验目的1.通过实验加深对电力系统暂态稳定内容的理解,使课堂理论教学与实践结合,提高学生的感性认识。2.学生通过实际操作,从实验中观察到系统失步现象和掌握正确处理的措施3.用数字式记忆示波器测出短路时短路电流的非周期重量波形图,并进行分析。二、原理与说明 电力系统暂态稳定问题是指电力系统受到较大的扰动之后,各发电机能否继续保持同步运行的问题.在各种扰动中以短路故障的扰动最为严重.正常运行时发电机功率特性为:P1=(Eo×Uo)×sinδ1/X1;短路运行时发电机功率特性为:P2=(Eo×Uo)×sinδ2/X2;故障切除发电机功率特性为: P3=(Eo×Uo)×sinδ3/X3; 对这三个公式进行比较,我们可以知道决定功率特性发生变化与阻抗和功角特性有关。而系统保持稳定条件是切除故障角 δc 小于 δmax,δmax 可由等面积原则计算出来.本实验就是基于此原理,由于不同短路状态下,系统阻抗 X2 不同,同时切除故障线路不同也使 X3 不同,δmax 也不同,使对故障切除的时间要求也不同。 同时,在故障发生时及故障切除通过强励磁增加发电机的电势,使发电机功率特性中 Eo 增加,使 δmax 增加,相应故障切除的时间也可延长;由于电力系统发生瞬间单相接地故障较多,发生瞬间单相故障时采纳自动重合闸,使系统进入正常工作状态。这二种方法都有利于提高系统的稳定性。三、实验项目与方法(一)短路对电力系统暂态稳定的影响1.短路类型对暂态稳定的影响本实验台通过对操作台上的短路选择按钮的组合可进行单相接地短路,两相相间短路,两相接地短路和三相短路试验。固定短路地点,短路切除时间和系统运行条件,在发电机经双回线与“无穷大”电网联网运行时,某一回线发生某种类型短路,经一定时间切除故障成单回线运行.短路的切除时间在微机保护装置中设定,同时要设定重合闸是否投切。在手动励磁方式下通过调速器的增(减)速按钮调节发电机向电网的出力,测定不同短路运行时能保持系统稳定时发电机所能输出的最大功率,并进行比较,分析不同故障类型对暂态稳定的影响。将实验结果与理论分析结果进行分析比较。Pmax为系统可以稳定输出的极限,注意观察有功表的读数,当系统出于振荡临界状态时,记录有功表读数,最大电流读数可以从 YHB-Ⅲ型微机保护装置读出,具体显示为:GL- 三相过流值GA— A 相过流值GB- B 相过流值GC— C 相过流值微机保护装置的整定值代码如下: 01: 过...
