电力隧道施工方案

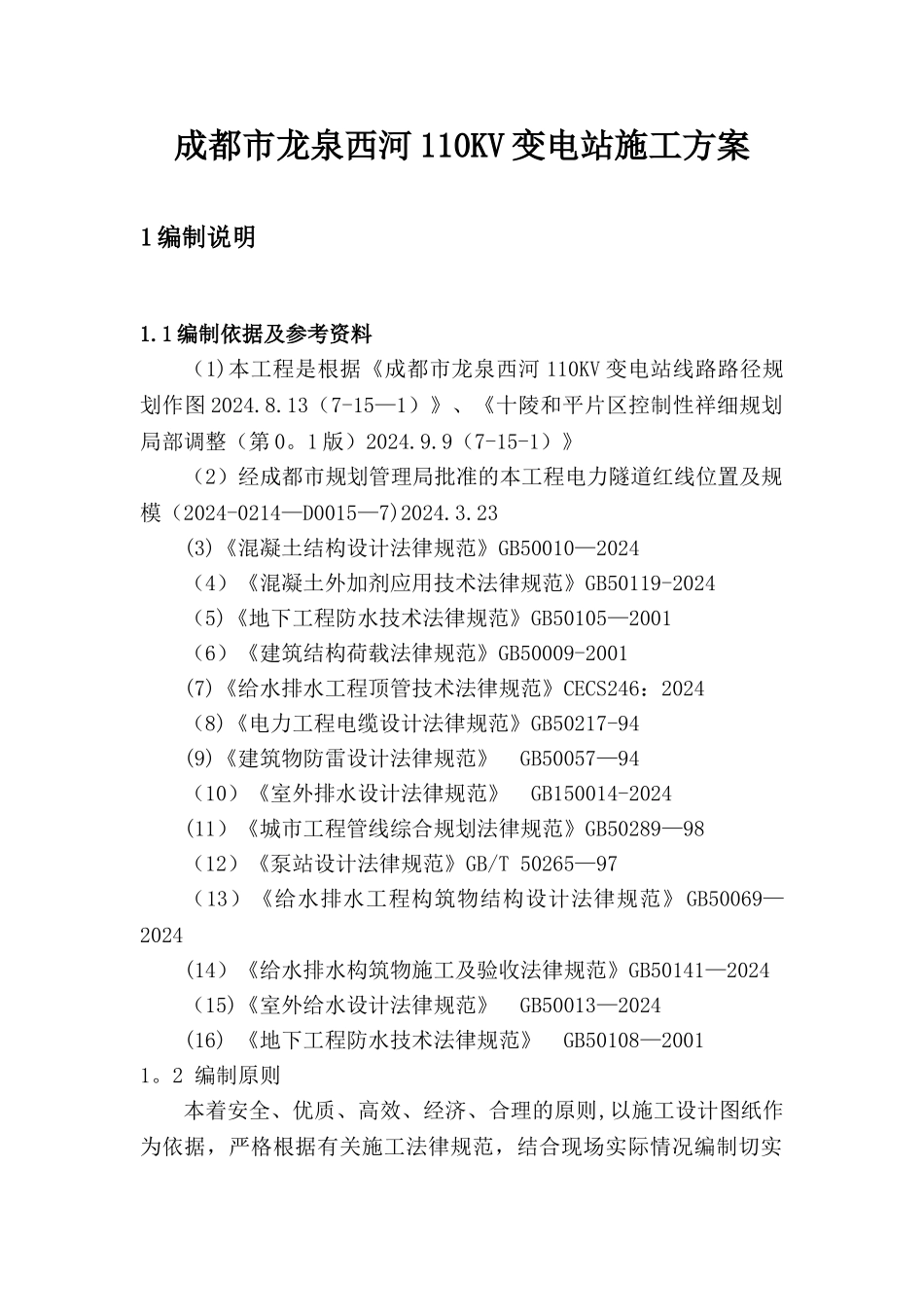

成都市龙泉西河 110KV 变电站施工方案1 编制说明1.1 编制依据及参考资料（1)本工程是根据《成都市龙泉西河 110KV 变电站线路路径规划作图 2024.8.13（7-15—1）》、《十陵和平片区控制性祥细规划局部调整（第 0。1 版）2024.9.9（7-15-1）》（2）经成都市规划管理局批准的本工程电力隧道红线位置及规模（2024-0214—D0015—7)2024.3.23(3)《混凝土结构设计法律规范》GB50010—2024（4）《混凝土外加剂应用技术法律规范》GB50119-2024（5)《地下工程防水技术法律规范》GB50105—2001（6）《建筑结构荷载法律规范》GB50009-2001(7)《给水排水工程顶管技术法律规范》CECS246：2024（8)《电力工程电缆设计法律规范》GB50217-94(9)《建筑物防雷设计法律规范》 GB50057—94（10）《室外排水设计法律规范》 GB150014-2024(11）《城市工程管线综合规划法律规范》GB50289—98（12）《泵站设计法律规范》GB/T 50265—97（13）《给水排水工程构筑物结构设计法律规范》GB50069—2024(14）《给水排水构筑物施工及验收法律规范》GB50141—2024（15)《室外给水设计法律规范》 GB50013—2024(16) 《地下工程防水技术法律规范》 GB50108—20011。2 编制原则本着安全、优质、高效、经济、合理的原则,以施工设计图纸作为依据，严格根据有关施工法律规范，结合现场实际情况编制切实可行的施工方案。1.3 编制范围西河 110KV 变电站结构施工方法、施工工艺和技术措施.2 西河 110KV 变电站工程概况2。1 工程简介西河 110KV 变电站成青 T 接绕城路以内电力隧道起点接规划110KV 电 力 架 空 ， 终 点 T 接 现 状 110KV 成 青 线 。 线 路 主 线 长2615.556m 拟建电力隧道规模为 2.5m＊3。1m（宽＊高:净空)。根据规划要求,电力隧道规划中线为：距离规划成南高速南侧线线 35 米,电力隧道放置在成南高速南侧绿化带内。2。2 地质简况场地地貎属成都平原岷江水系一级阶地,地势较平，一般自然坡度约为 0.3%左右,最大自然坡度约为 2。0%。工程区域地貎单一，地形平坦,地层稳定，但有 10 多个池塘影响工程地质条件。成都市抗震设防烈度为 7 度，设计基本地震加速度值为 0.10g和 0.15g，设计特征周期 0.35 秒，建筑场地类别为Ⅱ类，该场地为建筑抗震可利用地段。覆土条件：本图中的隧道覆土要求详见具体设计，应根据不同覆土选用不同的电力隧道结构型式.2。3 排水方沟及附属设计结构情况2.3.1 设计结构形式电力隧道...
