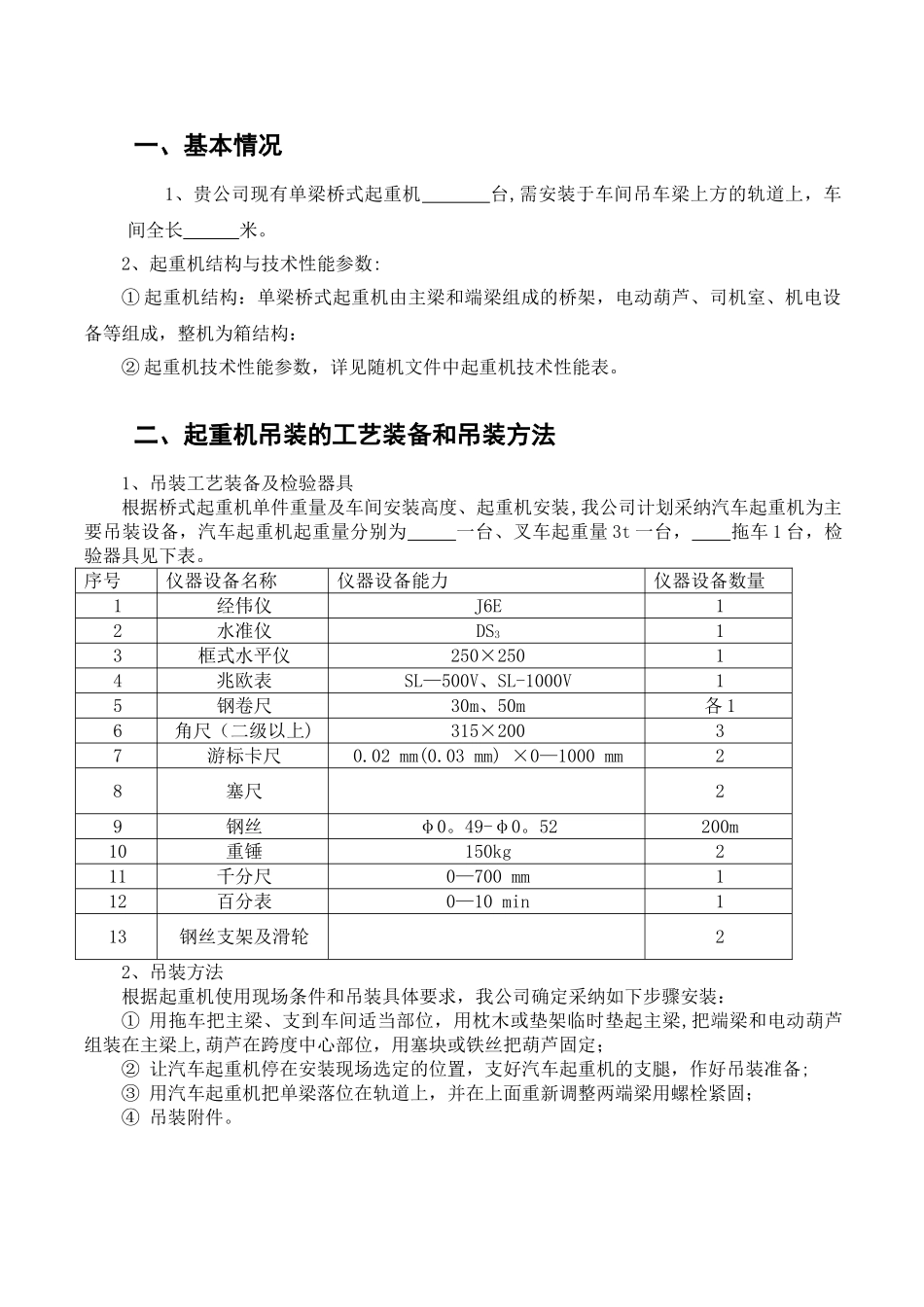

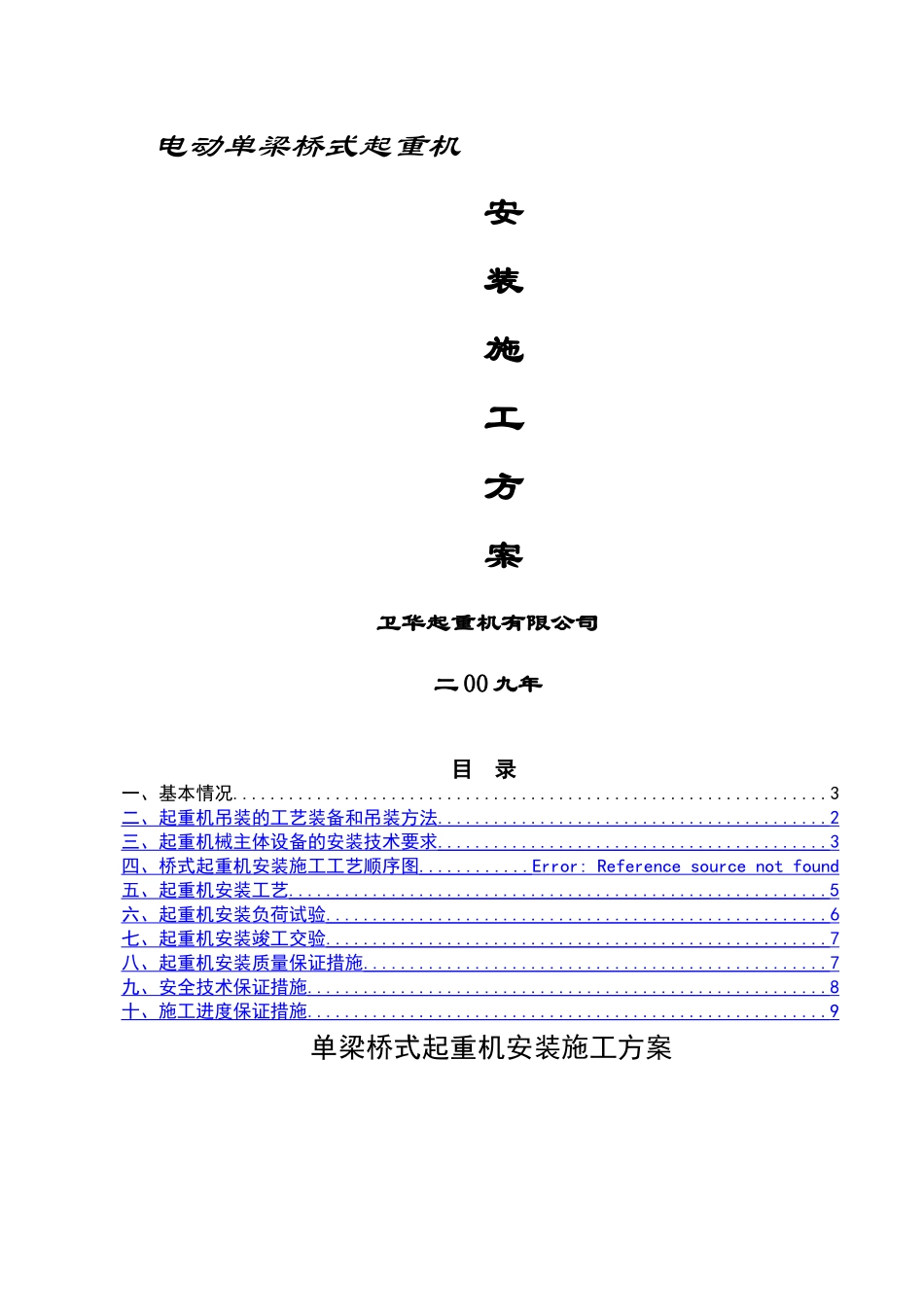

电动单梁桥式起重机安装施工方案卫华起重机有限公司二 00 九年目 录一、基本情况................................................................3二、起重机吊装的工艺装备和吊装方法 .......................................... 2 三、起重机械主体设备的安装技术要求 .......................................... 3 四、桥式起重机安装施工工艺顺序图 ............ Error: Reference source not found 五、起重机安装工艺 .......................................................... 5 六、起重机安装负荷试验 ...................................................... 6 七、起重机安装竣工交验 ...................................................... 7 八、起重机安装质量保证措施 .................................................. 7 九、安全技术保证措施 ........................................................ 8 十、施工进度保证措施 ........................................................ 9 单梁桥式起重机安装施工方案一、基本情况1、贵公司现有单梁桥式起重机 台,需安装于车间吊车梁上方的轨道上,车间全长 米。2、起重机结构与技术性能参数:① 起重机结构:单梁桥式起重机由主梁和端梁组成的桥架,电动葫芦、司机室、机电设备等组成,整机为箱结构:② 起重机技术性能参数,详见随机文件中起重机技术性能表。二、起重机吊装的工艺装备和吊装方法1、吊装工艺装备及检验器具根据桥式起重机单件重量及车间安装高度、起重机安装,我公司计划采纳汽车起重机为主要吊装设备,汽车起重机起重量分别为 一台、叉车起重量 3t 一台, 拖车 1 台,检验器具见下表。序号仪器设备名称仪器设备能力仪器设备数量1经伟仪J6E12水准仪DS313框式水平仪250×25014兆欧表SL—500V、SL-1000V15钢卷尺30m、50m各 16角尺(二级以上)315×20037游标卡尺0.02 mm(0.03 mm) ×0—1000 mm28塞尺29钢丝φ0。49-φ0。52200m10重锤150kg211千分尺0—700 mm112百分表0—10 min113钢丝支架及滑轮22、吊装方法根据起重机使用现场条件和吊装具体要求,我公司确定采纳如下步骤安装:① 用拖车把主梁、支到车间适当部位,用枕木或垫架临时垫起主梁,把端梁和电动葫芦组装在主梁上,葫芦在跨度中心部位,用塞块或铁丝把葫芦固定;② 让汽车起重机停在安装现场选定的位置,支好汽车起重机的支腿,作好...
