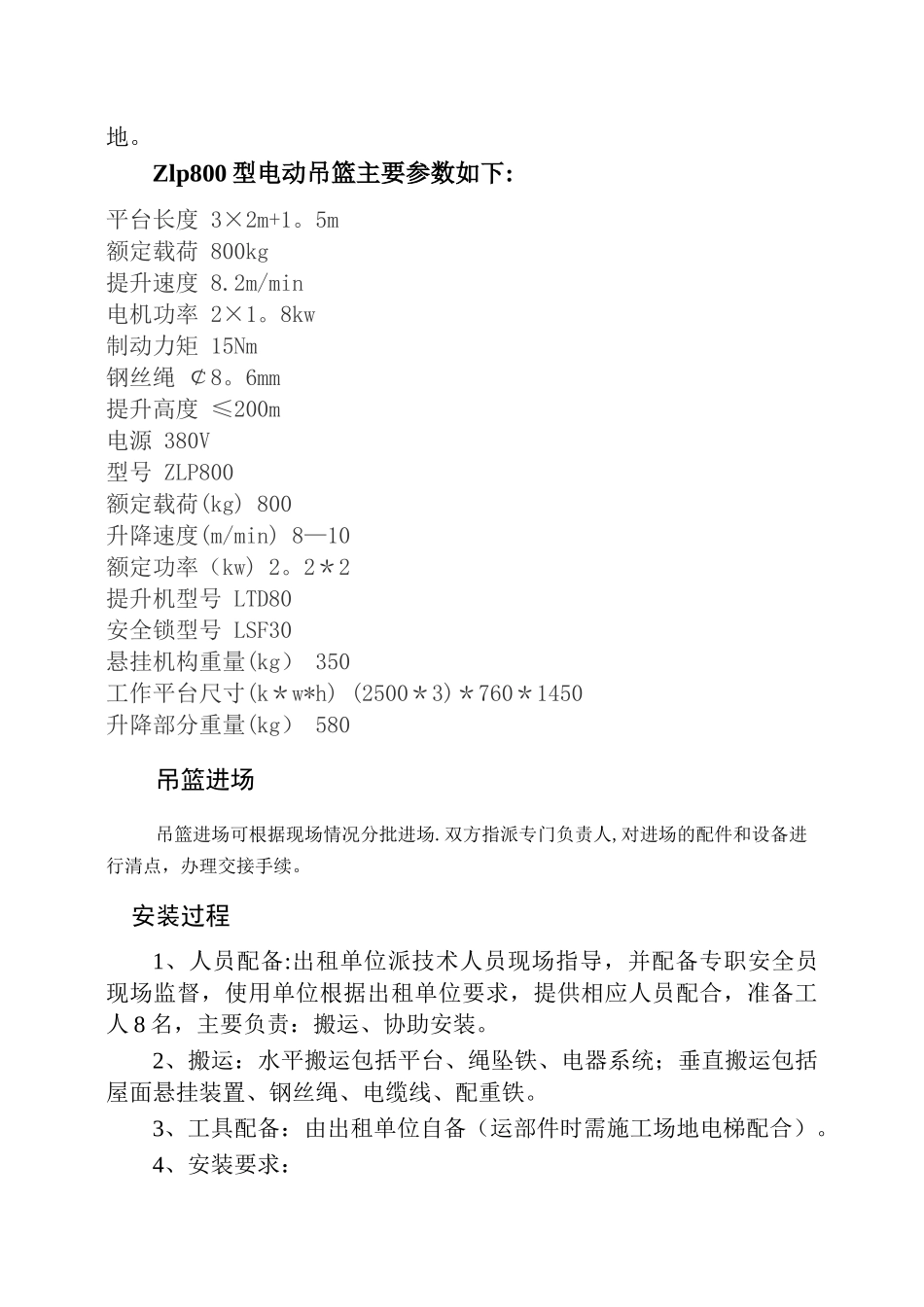

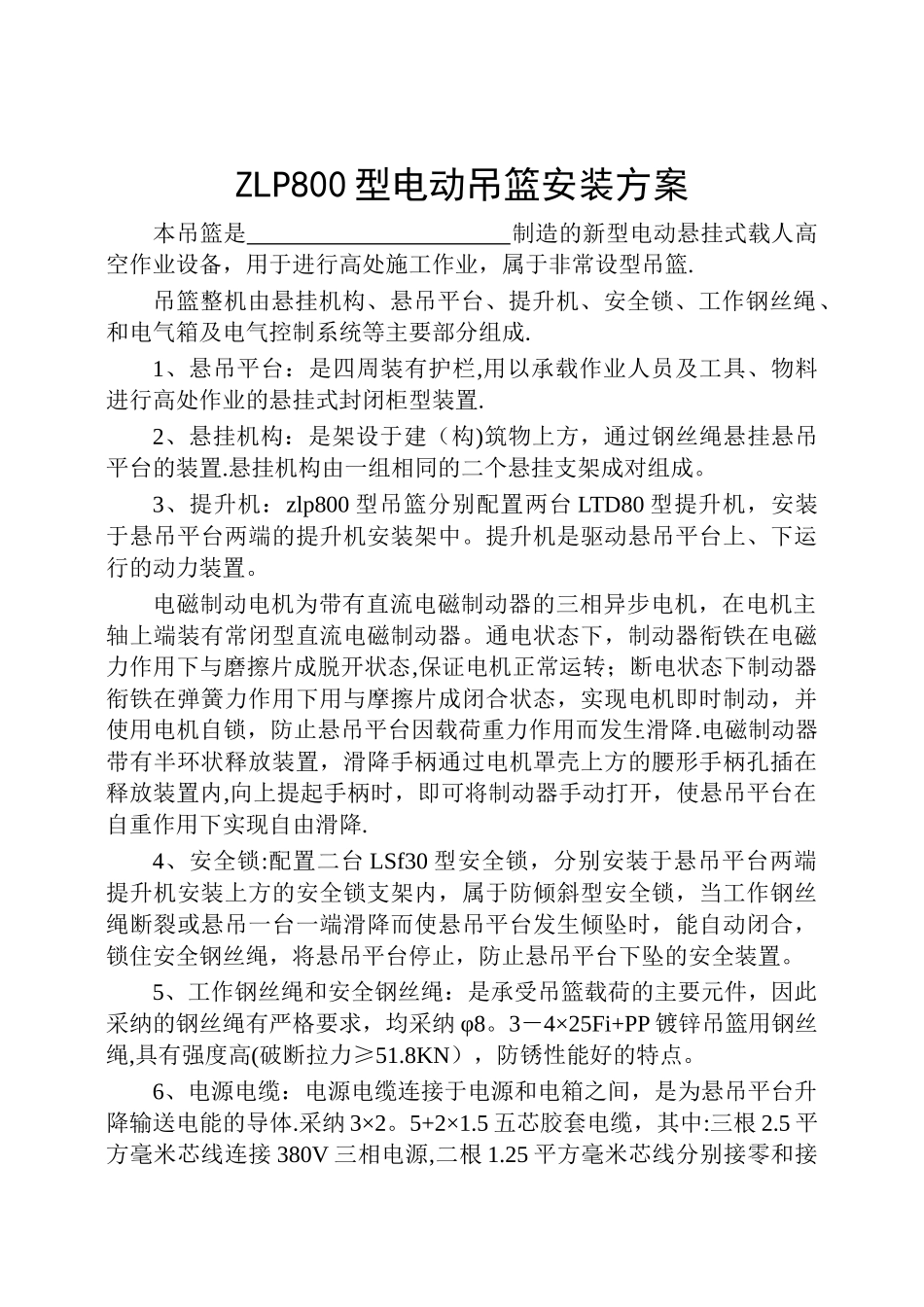

ZLP800 型电动吊篮安装方案本吊篮是 制造的新型电动悬挂式载人高空作业设备，用于进行高处施工作业，属于非常设型吊篮.吊篮整机由悬挂机构、悬吊平台、提升机、安全锁、工作钢丝绳、和电气箱及电气控制系统等主要部分组成.1、悬吊平台：是四周装有护栏,用以承载作业人员及工具、物料进行高处作业的悬挂式封闭柜型装置.2、悬挂机构：是架设于建（构)筑物上方，通过钢丝绳悬挂悬吊平台的装置.悬挂机构由一组相同的二个悬挂支架成对组成。3、提升机：zlp800 型吊篮分别配置两台 LTD80 型提升机，安装于悬吊平台两端的提升机安装架中。提升机是驱动悬吊平台上、下运行的动力装置。电磁制动电机为带有直流电磁制动器的三相异步电机，在电机主轴上端装有常闭型直流电磁制动器。通电状态下，制动器衔铁在电磁力作用下与磨擦片成脱开状态,保证电机正常运转；断电状态下制动器衔铁在弹簧力作用下用与摩擦片成闭合状态，实现电机即时制动，并使用电机自锁，防止悬吊平台因载荷重力作用而发生滑降.电磁制动器带有半环状释放装置，滑降手柄通过电机罩壳上方的腰形手柄孔插在释放装置内,向上提起手柄时，即可将制动器手动打开，使悬吊平台在自重作用下实现自由滑降.4、安全锁:配置二台 LSf30 型安全锁，分别安装于悬吊平台两端提升机安装上方的安全锁支架内，属于防倾斜型安全锁，当工作钢丝绳断裂或悬吊一台一端滑降而使悬吊平台发生倾坠时，能自动闭合，锁住安全钢丝绳，将悬吊平台停止，防止悬吊平台下坠的安全装置。5、工作钢丝绳和安全钢丝绳：是承受吊篮载荷的主要元件，因此采纳的钢丝绳有严格要求，均采纳 φ8。3－4×25Fi+PP 镀锌吊篮用钢丝绳,具有强度高(破断拉力≥51.8KN），防锈性能好的特点。6、电源电缆：电源电缆连接于电源和电箱之间，是为悬吊平台升降输送电能的导体.采纳 3×2。5+2×1.5 五芯胶套电缆，其中:三根 2.5 平方毫米芯线连接 380V 三相电源,二根 1.25 平方毫米芯线分别接零和接地。Zlp800 型电动吊篮主要参数如下:平台长度 3×2m+1。5m额定载荷 800kg提升速度 8.2m/min电机功率 2×1。8kw制动力矩 15Nm钢丝绳 ￠8。6mm提升高度 ≤200m电源 380V 型号 ZLP800 额定载荷(kg) 800 升降速度(m/min) 8—10 额定功率（kw) 2。2＊2 提升机型号 LTD80 安全锁型号 LSF30 悬挂机构重量(kg） 350 工作平台尺寸(k＊w*h) (2500＊3)＊760＊1450 升降部分重量(kg） 580 吊篮进场吊篮进场可根据现场情...
