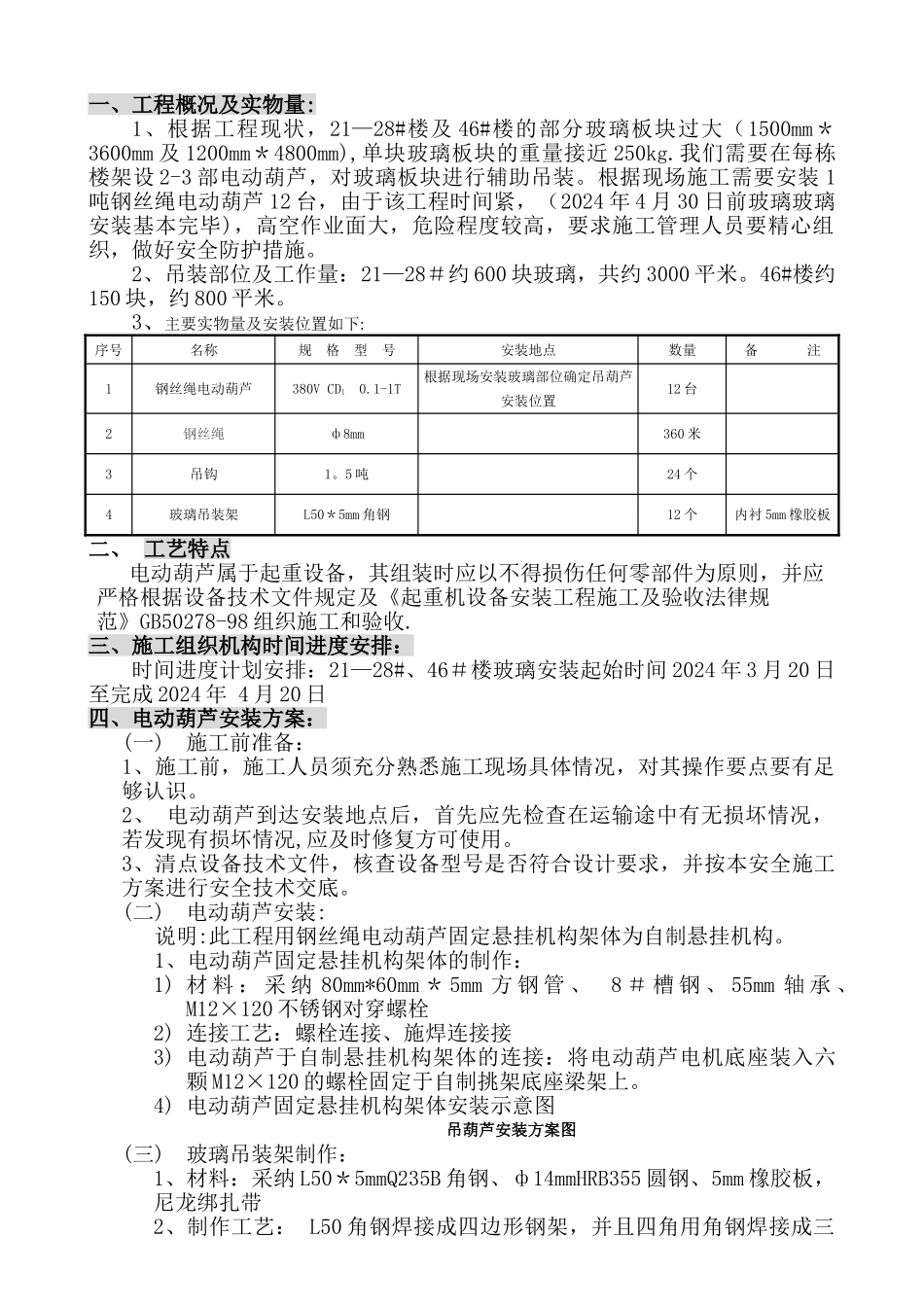

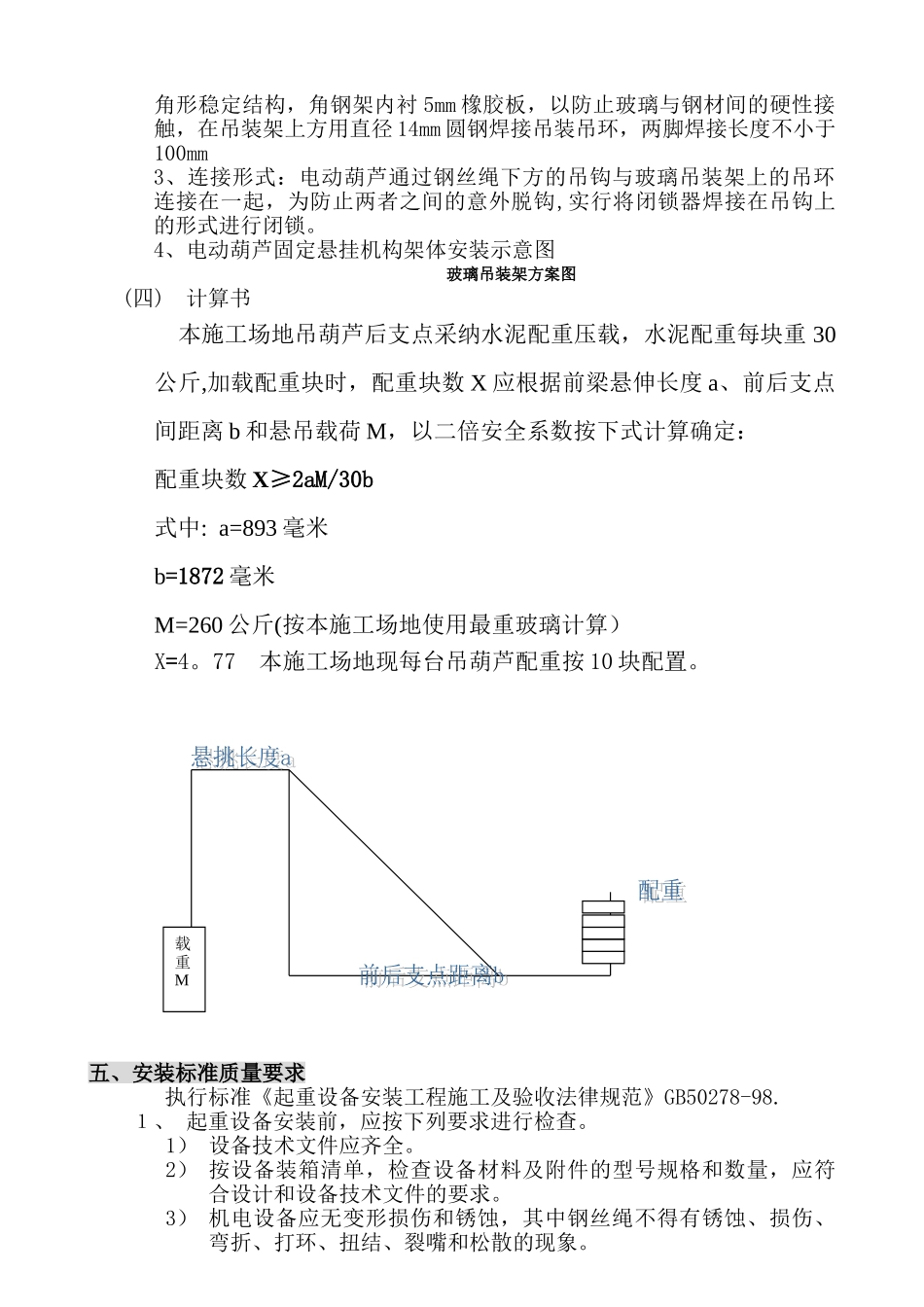

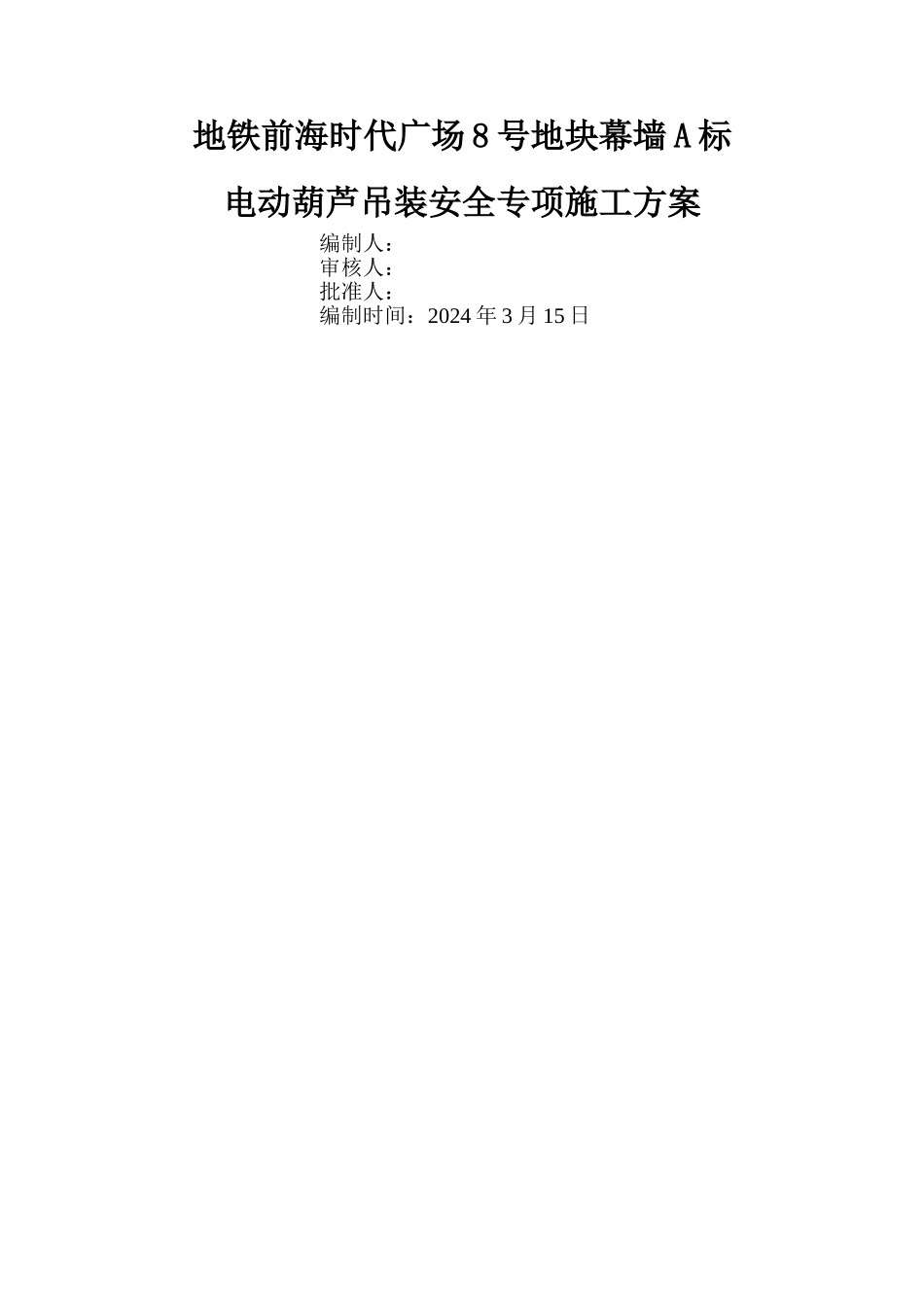

地铁前海时代广场 8 号地块幕墙 A 标电动葫芦吊装安全专项施工方案编制人:审核人:批准人:编制时间:2024 年 3 月 15 日一、工程概况及实物量:1、根据工程现状,21—28#楼及 46#楼的部分玻璃板块过大(1500mm*3600mm 及 1200mm*4800mm),单块玻璃板块的重量接近 250kg.我们需要在每栋楼架设 2-3 部电动葫芦,对玻璃板块进行辅助吊装。根据现场施工需要安装 1吨钢丝绳电动葫芦 12 台,由于该工程时间紧,(2024 年 4 月 30 日前玻璃玻璃安装基本完毕),高空作业面大,危险程度较高,要求施工管理人员要精心组织,做好安全防护措施。2、吊装部位及工作量:21—28#约 600 块玻璃,共约 3000 平米。46#楼约150 块,约 800 平米。3、主要实物量及安装位置如下:序号名称规 格 型 号安装地点数量备 注1钢丝绳电动葫芦380V CD1 0.1-1T根据现场安装玻璃部位确定吊葫芦安装位置12 台2钢丝绳ф8mm360 米3吊钩1。5 吨24 个4玻璃吊装架L50*5mm 角钢12 个内衬 5mm 橡胶板二、 工艺特点电动葫芦属于起重设备,其组装时应以不得损伤任何零部件为原则,并应严格根据设备技术文件规定及《起重机设备安装工程施工及验收法律规范》GB50278-98 组织施工和验收.三、施工组织机构时间进度安排:时间进度计划安排:21—28#、46#楼玻璃安装起始时间 2024 年 3 月 20 日至完成 2024 年 4 月 20 日四、电动葫芦安装方案:(一)施工前准备:1、施工前,施工人员须充分熟悉施工现场具体情况,对其操作要点要有足够认识。2、 电动葫芦到达安装地点后,首先应先检查在运输途中有无损坏情况,若发现有损坏情况,应及时修复方可使用。3、清点设备技术文件,核查设备型号是否符合设计要求,并按本安全施工方案进行安全技术交底。(二)电动葫芦安装:说明:此工程用钢丝绳电动葫芦固定悬挂机构架体为自制悬挂机构。1、电动葫芦固定悬挂机构架体的制作:1) 材 料 : 采 纳 80mm*60mm * 5mm 方 钢 管 、 8 # 槽 钢 、 55mm 轴 承 、M12×120 不锈钢对穿螺栓2) 连接工艺:螺栓连接、施焊连接接3) 电动葫芦于自制悬挂机构架体的连接:将电动葫芦电机底座装入六颗 M12×120 的螺栓固定于自制挑架底座梁架上。4) 电动葫芦固定悬挂机构架体安装示意图吊葫芦安装方案图(三)玻璃吊装架制作:1、材料:采纳 L50*5mmQ235B 角钢、ф14mmHRB355 圆钢、5mm 橡胶板,尼龙绑扎带2、制作工艺: L50 角...
