电厂烟囱吊篮安装与拆卸方案

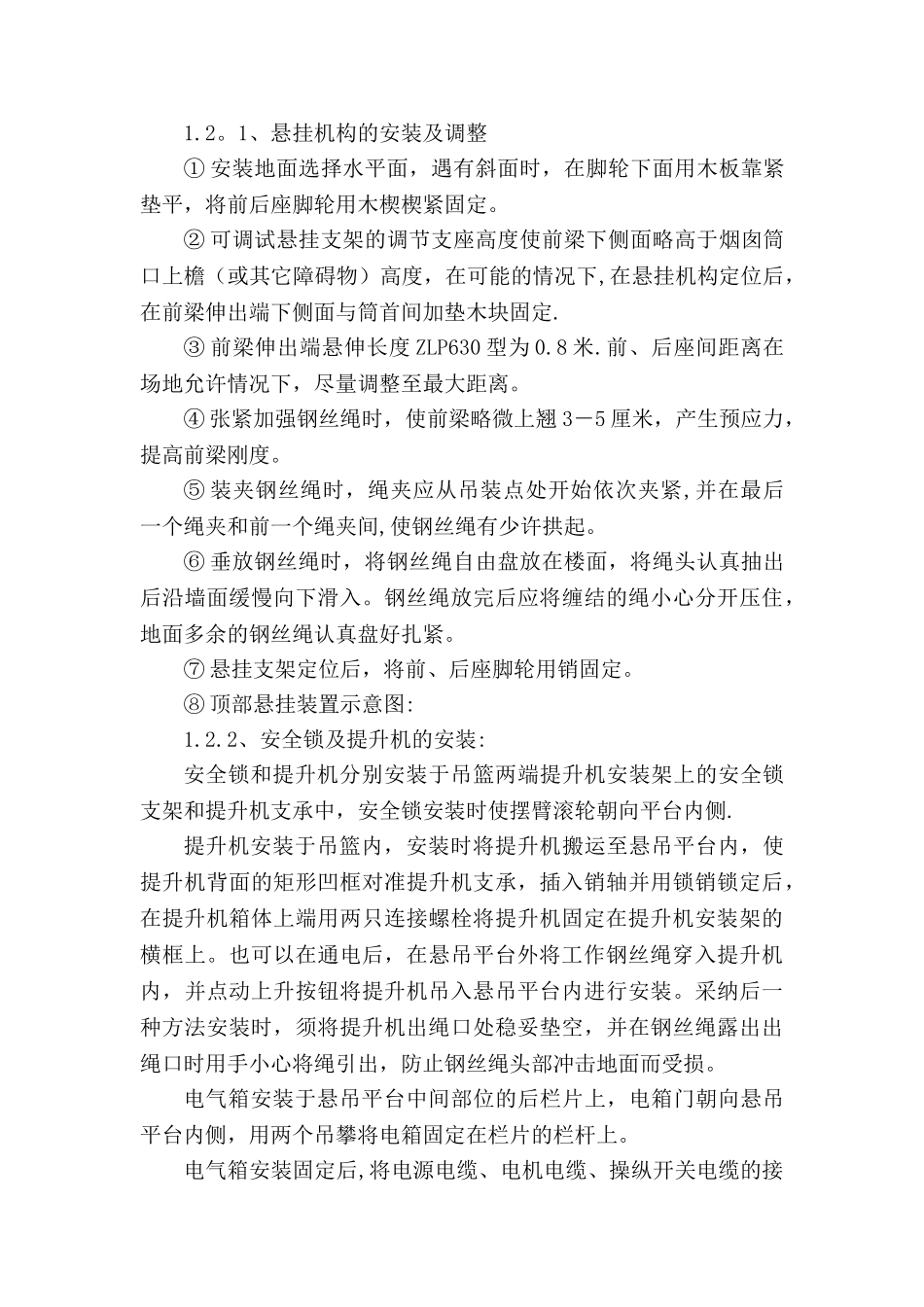

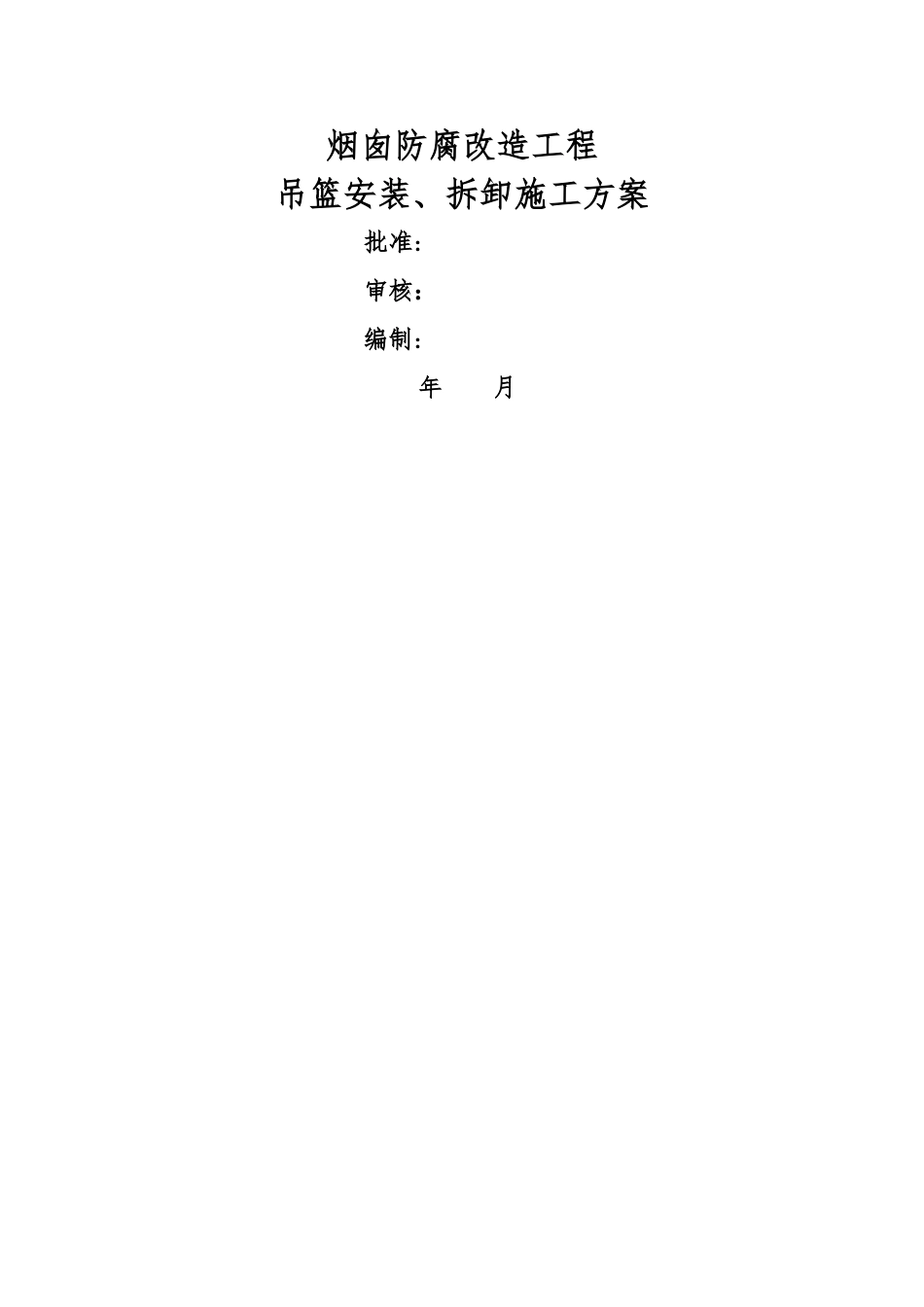

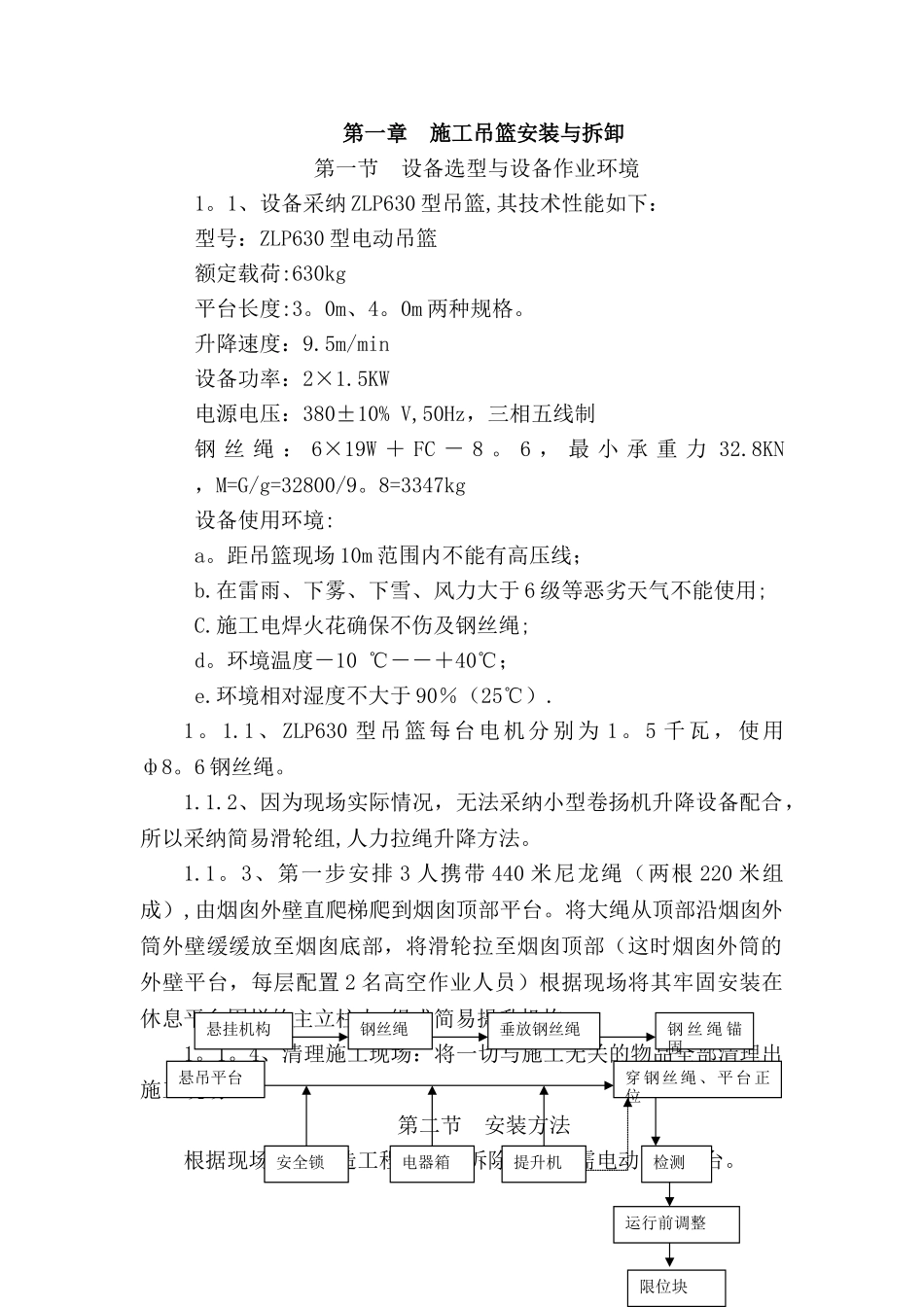

烟囱防腐改造工程吊篮安装、拆卸施工方案 批准: 审核： 编制: 年 月第一章 施工吊篮安装与拆卸 第一节 设备选型与设备作业环境 1。1、设备采纳 ZLP630 型吊篮,其技术性能如下： 型号：ZLP630 型电动吊篮 额定载荷:630kg 平台长度:3。0m、4。0m 两种规格。 升降速度：9.5m/min 设备功率：2×1.5KW 电源电压：380±10% V,50Hz，三相五线制钢 丝 绳 ： 6×19W ＋ FC － 8 。 6 ， 最 小 承 重 力 32.8KN ，M=G/g=32800/9。8=3347kg设备使用环境: a。距吊篮现场 10m 范围内不能有高压线； b.在雷雨、下雾、下雪、风力大于 6 级等恶劣天气不能使用; C.施工电焊火花确保不伤及钢丝绳; d。环境温度－10 ℃――＋40℃； e.环境相对湿度不大于 90％（25℃）.1。1.1、ZLP630 型吊篮每台电机分别为 1。5 千瓦，使用ф8。6 钢丝绳。1.1.2、因为现场实际情况，无法采纳小型卷扬机升降设备配合，所以采纳简易滑轮组,人力拉绳升降方法。1.1。3、第一步安排 3 人携带 440 米尼龙绳（两根 220 米组成）,由烟囱外壁直爬梯爬到烟囱顶部平台。将大绳从顶部沿烟囱外筒外壁缓缓放至烟囱底部，将滑轮拉至烟囱顶部（这时烟囱外筒的外壁平台，每层配置 2 名高空作业人员）根据现场将其牢固安装在休息平台围栏的主立柱上,组成简易提升机构。1。1。4、清理施工现场：将一切与施工无关的物品全部清理出施工现场。第二节 安装方法根据现场烟囱改造工程—内衬拆除工作共需电动吊篮 5 台。悬挂机构钢丝绳垂放钢丝绳钢 丝 绳 锚固悬吊平台穿钢丝绳、平台正位安全锁电器箱提升机检测运行前调整限位块1.2。1、悬挂机构的安装及调整① 安装地面选择水平面，遇有斜面时，在脚轮下面用木板靠紧垫平，将前后座脚轮用木楔楔紧固定。② 可调试悬挂支架的调节支座高度使前梁下侧面略高于烟囱筒口上檐（或其它障碍物）高度，在可能的情况下,在悬挂机构定位后，在前梁伸出端下侧面与筒首间加垫木块固定. ③ 前梁伸出端悬伸长度 ZLP630 型为 0.8 米.前、后座间距离在场地允许情况下，尽量调整至最大距离。④ 张紧加强钢丝绳时，使前梁略微上翘 3－5 厘米，产生预应力，提高前梁刚度。⑤ 装夹钢丝绳时，绳夹应从吊装点处开始依次夹紧,并在最后一个绳夹和前一个绳夹间,使钢丝绳有少许拱起。⑥ 垂放钢丝绳时，将钢丝绳自由盘放在楼面，将绳头认真抽出后沿墙面缓慢向下滑入。钢丝绳放完后应将缠结的绳小心分开压住...
