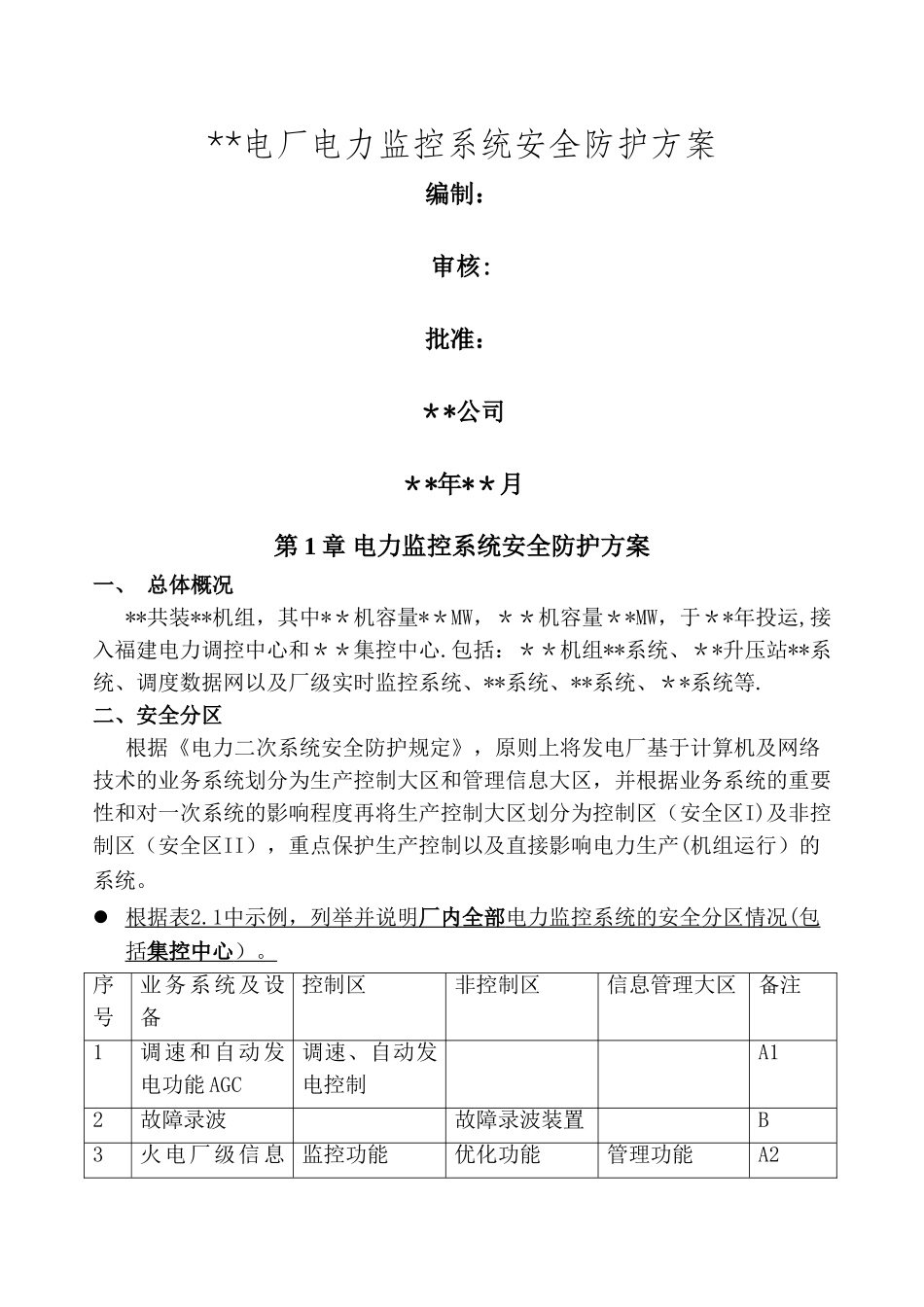

**电厂电力监控系统安全防护方案编制：审核:批准：＊*公司＊*年*＊月第 1 章 电力监控系统安全防护方案一、 总体概况**共装**机组，其中*＊机容量*＊MW，＊＊机容量＊*MW，于＊*年投运,接入福建电力调控中心和＊＊集控中心.包括：＊＊机组**系统、＊*升压站**系统、调度数据网以及厂级实时监控系统、**系统、**系统、＊*系统等.二、安全分区根据《电力二次系统安全防护规定》，原则上将发电厂基于计算机及网络技术的业务系统划分为生产控制大区和管理信息大区，并根据业务系统的重要性和对一次系统的影响程度再将生产控制大区划分为控制区（安全区I)及非控制区（安全区II），重点保护生产控制以及直接影响电力生产(机组运行）的系统。 根据表 2.1 中示例，列举并说明 厂内全部 电力监控系统的安全分区情况 ( 包 括 集控中心 ）。 序号业务系统及设备控制区非控制区信息管理大区备注1调速和自动发电功能 AGC调速、自动发电控制A12故障录波故障录波装置B3火电厂级信息 监控功能优化功能管理功能A2监控系统4电量采集装置电量采集装置A1、B。。..。。。..。.。。.表2。1 安全分区表注：A1:与调控中心有关的电厂监控系统A2：电厂内部监控系统B:调控中心监控的厂站侧设备与调控中心无关的电力监控系统不接入调度数据网。三、网络专用 按 3.1 和 3 。 2 节示例要求 , 列举并说明 厂内全部 电力监控系统的网络描述 （包括 集控中心 ） . 3。1 调度数据网 画出厂内调度数据网设备网络拓扑图，并说明使用的网络协议和通信方式 。 填写表 3.1: 网络描述及 设备清单 。 描述网络的组网方式及拓扑结构。 表 3.1：网络描述及设备清单名称用途是否使用独立网络设备组网（请具体说明）是否与其他网络相连（请具体说明）调度数据网生产控制大区专用网络是，独立设备组网否名称及数量厂家及型号用途详细配置安全加固措施路由器(＊台）华三 S1200省调接入网路由器名称及数量厂家及型号用途详细配置安全加固措施交换机（*台)华三 S1200省调接入网交换机3。2 升压站站控层网络 画出升压站站控层网络拓扑图，并说明使用的网络协议和通信方式。 填写表 3.2 ： 网络描述及 设备清单 . 描述网络的组网方式及拓扑结构。 表 3.2:网络描述及设备清单名称用途是否使用独立网络设备组网（请具体说明）是否与其他网络相连（请具体说明）升压站站控层网络保护、测控等装置与后台、远动机通信...
