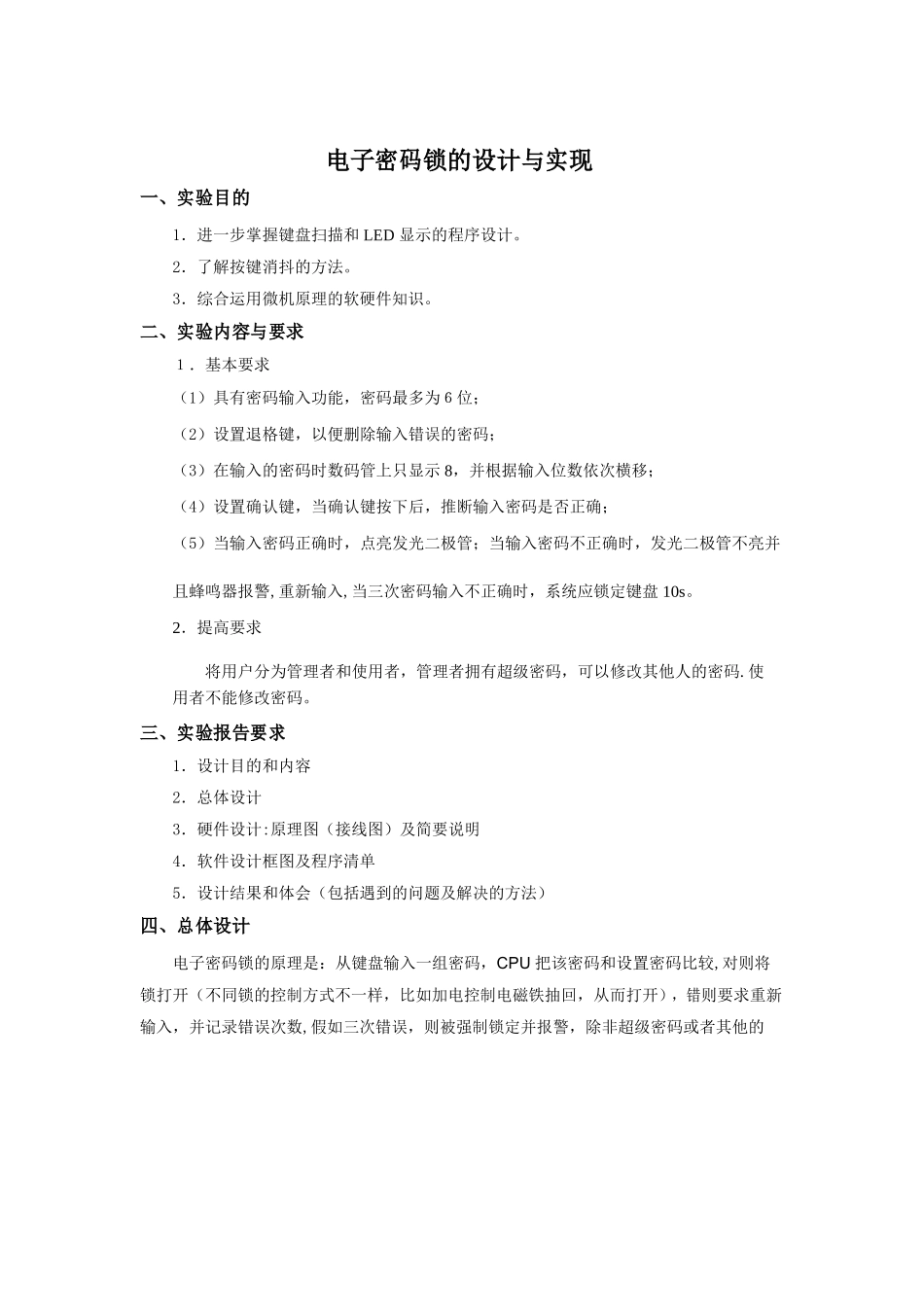

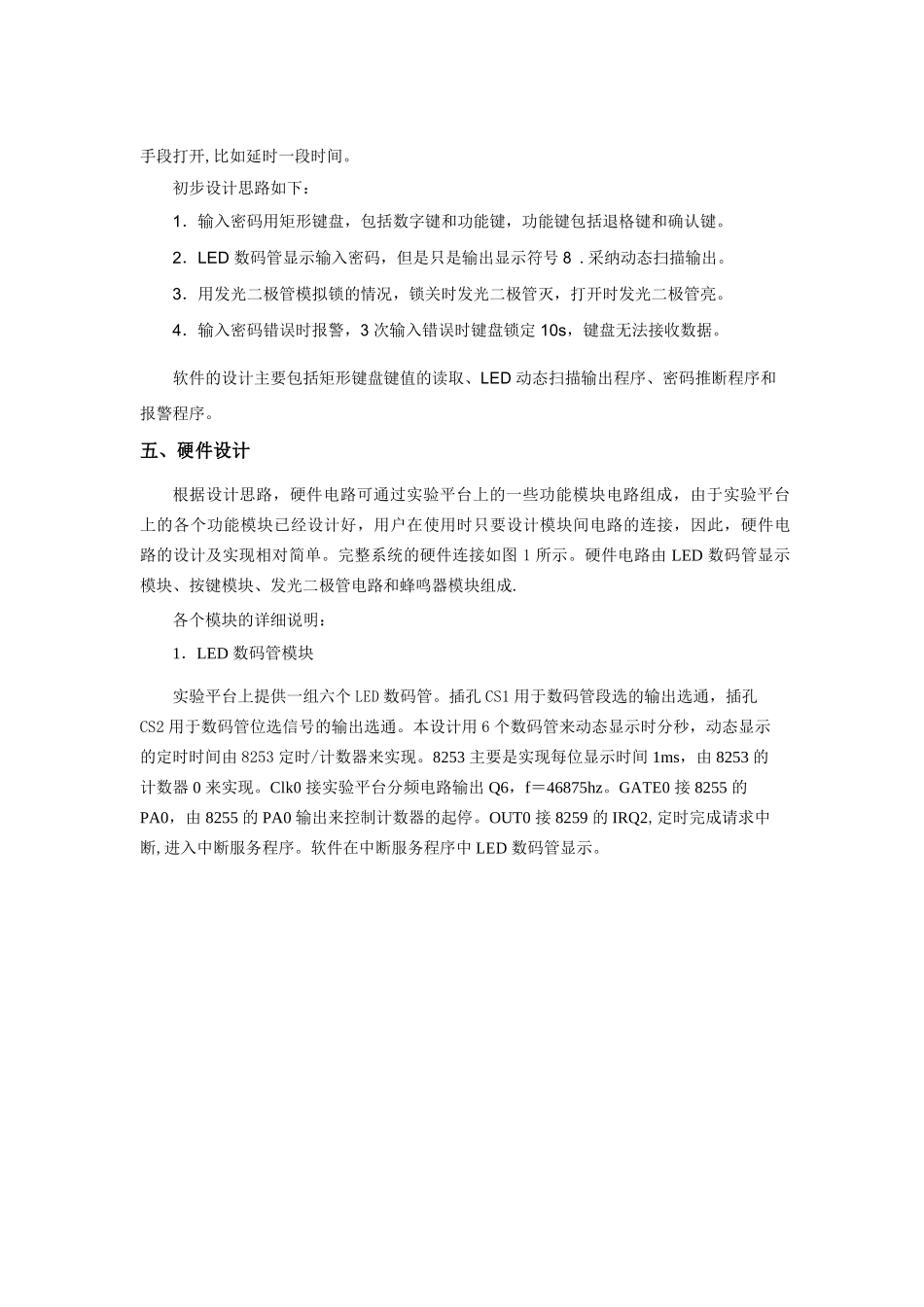

电子密码锁的设计与实现一、实验目的1．进一步掌握键盘扫描和 LED 显示的程序设计。2．了解按键消抖的方法。3．综合运用微机原理的软硬件知识。二、实验内容与要求１．基本要求（1）具有密码输入功能，密码最多为６位；（2）设置退格键，以便删除输入错误的密码；（3）在输入的密码时数码管上只显示 8，并根据输入位数依次横移；（4）设置确认键，当确认键按下后，推断输入密码是否正确；（5）当输入密码正确时，点亮发光二极管；当输入密码不正确时，发光二极管不亮并且蜂鸣器报警,重新输入,当三次密码输入不正确时，系统应锁定键盘 10s。 2．提高要求将用户分为管理者和使用者，管理者拥有超级密码，可以修改其他人的密码.使 用者不能修改密码。三、实验报告要求1．设计目的和内容2．总体设计3．硬件设计:原理图（接线图）及简要说明4．软件设计框图及程序清单5．设计结果和体会（包括遇到的问题及解决的方法）四、总体设计电子密码锁的原理是：从键盘输入一组密码，CPU 把该密码和设置密码比较,对则将锁打开（不同锁的控制方式不一样，比如加电控制电磁铁抽回，从而打开），错则要求重新输入，并记录错误次数,假如三次错误，则被强制锁定并报警，除非超级密码或者其他的手段打开,比如延时一段时间。初步设计思路如下：1．输入密码用矩形键盘，包括数字键和功能键，功能键包括退格键和确认键。2．LED 数码管显示输入密码，但是只是输出显示符号 8 .采纳动态扫描输出。3．用发光二极管模拟锁的情况，锁关时发光二极管灭，打开时发光二极管亮。4．输入密码错误时报警，3 次输入错误时键盘锁定 10s，键盘无法接收数据。软件的设计主要包括矩形键盘键值的读取、LED 动态扫描输出程序、密码推断程序和 报警程序。五、硬件设计根据设计思路，硬件电路可通过实验平台上的一些功能模块电路组成，由于实验平台 上的各个功能模块已经设计好，用户在使用时只要设计模块间电路的连接，因此，硬件电 路的设计及实现相对简单。完整系统的硬件连接如图 1 所示。硬件电路由 LED 数码管显示 模块、按键模块、发光二极管电路和蜂鸣器模块组成.各个模块的详细说明：1．LED 数码管模块实验平台上提供一组六个 LED 数码管。插孔 CS1 用于数码管段选的输出选通，插孔 CS2 用于数码管位选信号的输出选通。本设计用 6 个数码管来动态显示时分秒，动态显示 的定时时间由 8253 定时/计数器来实现。8253 主要是实现每位显示时间 1ms，由...
