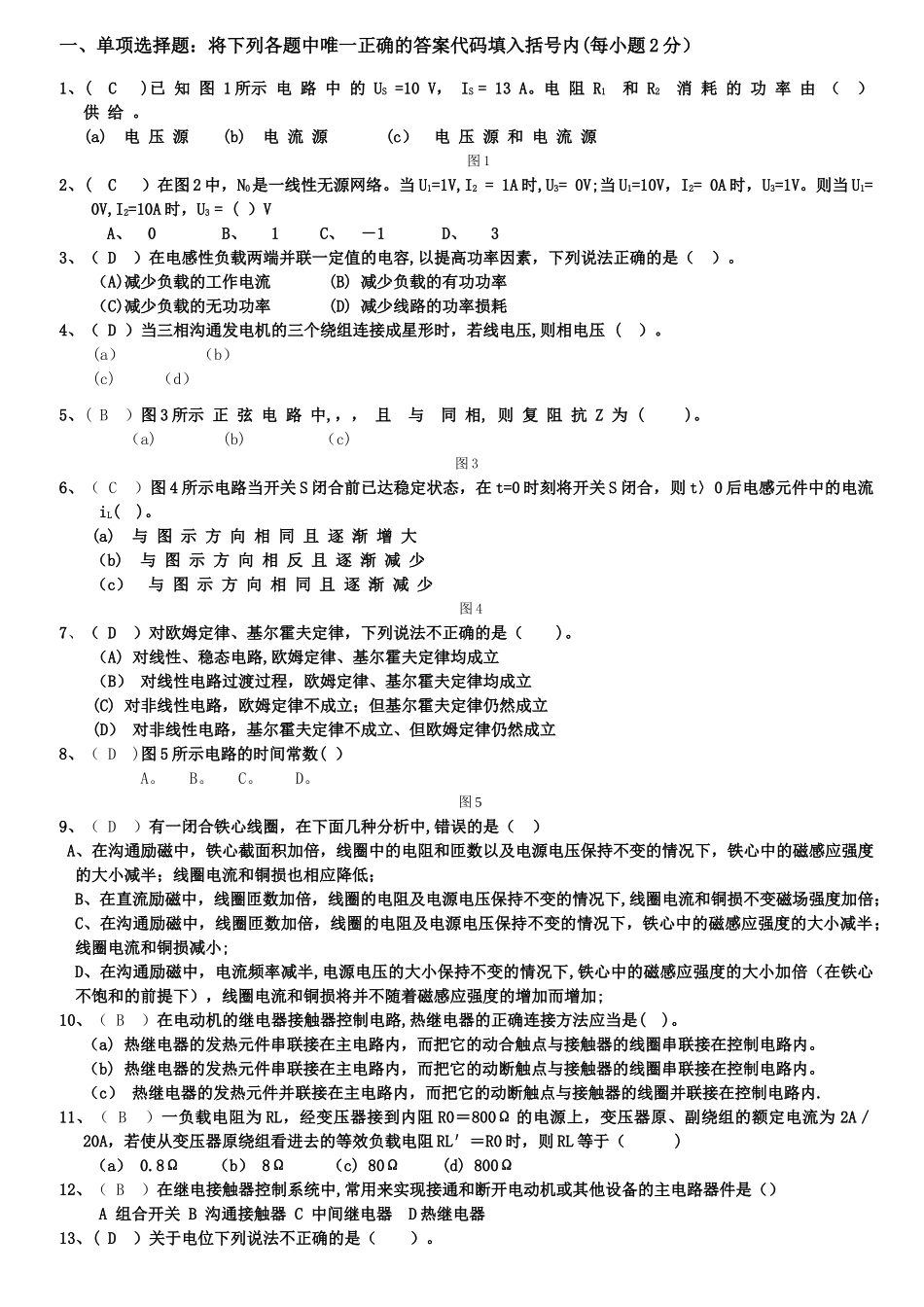

一、单项选择题：将下列各题中唯一正确的答案代码填入括号内(每小题 2 分） 1、( C )已 知 图 1 所示 电 路 中 的 US =10 V， IS = 13 A。电 阻 R1 和 R2 消 耗 的 功 率 由 （ ）供 给 。(a) 电 压 源(b) 电 流 源(c） 电 压 源 和 电 流 源图 12、( C ）在图 2 中，N0是一线性无源网络。当 U1=1V,I2 = 1A 时,U3= 0V;当 U1=10V，I2= 0A 时，U3=1V。则当 U1= 0V,I2=10A 时，U3 = ( ）VA、 0 B、 1 C、 －1 D、 33、（ D ）在电感性负载两端并联一定值的电容,以提高功率因素，下列说法正确的是（ ）。（A)减少负载的工作电流 (B) 减少负载的有功功率（C)减少负载的无功功率 (D) 减少线路的功率损耗4、（ D ）当三相沟通发电机的三个绕组连接成星形时，若线电压,则相电压 ( ）。(a） （b） (c) （d）5、( B ）图 3 所示 正 弦 电 路 中,，， 且 与 同 相, 则 复 阻 抗 Z 为 ( )。（a) (b) （c) 图 36、（ C ）图 4 所示电路当开关 S 闭合前已达稳定状态，在 t=0 时刻将开关 S 闭合，则 t〉0 后电感元件中的电流iL( )。(a) 与 图 示 方 向 相 同 且 逐 渐 增 大（b) 与 图 示 方 向 相 反 且 逐 渐 减 少 （c） 与 图 示 方 向 相 同 且 逐 渐 减 少 图 47、（ D ）对欧姆定律、基尔霍夫定律，下列说法不正确的是（ )。 （A) 对线性、稳态电路,欧姆定律、基尔霍夫定律均成立 （B） 对线性电路过渡过程，欧姆定律、基尔霍夫定律均成立(C) 对非线性电路，欧姆定律不成立；但基尔霍夫定律仍然成立(D） 对非线性电路，基尔霍夫定律不成立、但欧姆定律仍然成立8、（ D )图 5 所示电路的时间常数( ）A。B。 C。 D。 图 59、（ D ）有一闭合铁心线圈，在下面几种分析中,错误的是（ ）A、在沟通励磁中，铁心截面积加倍，线圈中的电阻和匝数以及电源电压保持不变的情况下，铁心中的磁感应强度的大小减半；线圈电流和铜损也相应降低；B、在直流励磁中，线圈匝数加倍，线圈的电阻及电源电压保持不变的情况下,线圈电流和铜损不变磁场强度加倍；C、在沟通励磁中，线圈匝数加倍，线圈的电阻及电源电压保持不变的情况下，铁心中的磁感应强度的大小减半；线圈电流和铜损减小;D、在沟通励磁中，电流频率减半,电源电压的大小保持不变的情况下,铁心中的磁感应强度的大小加...
