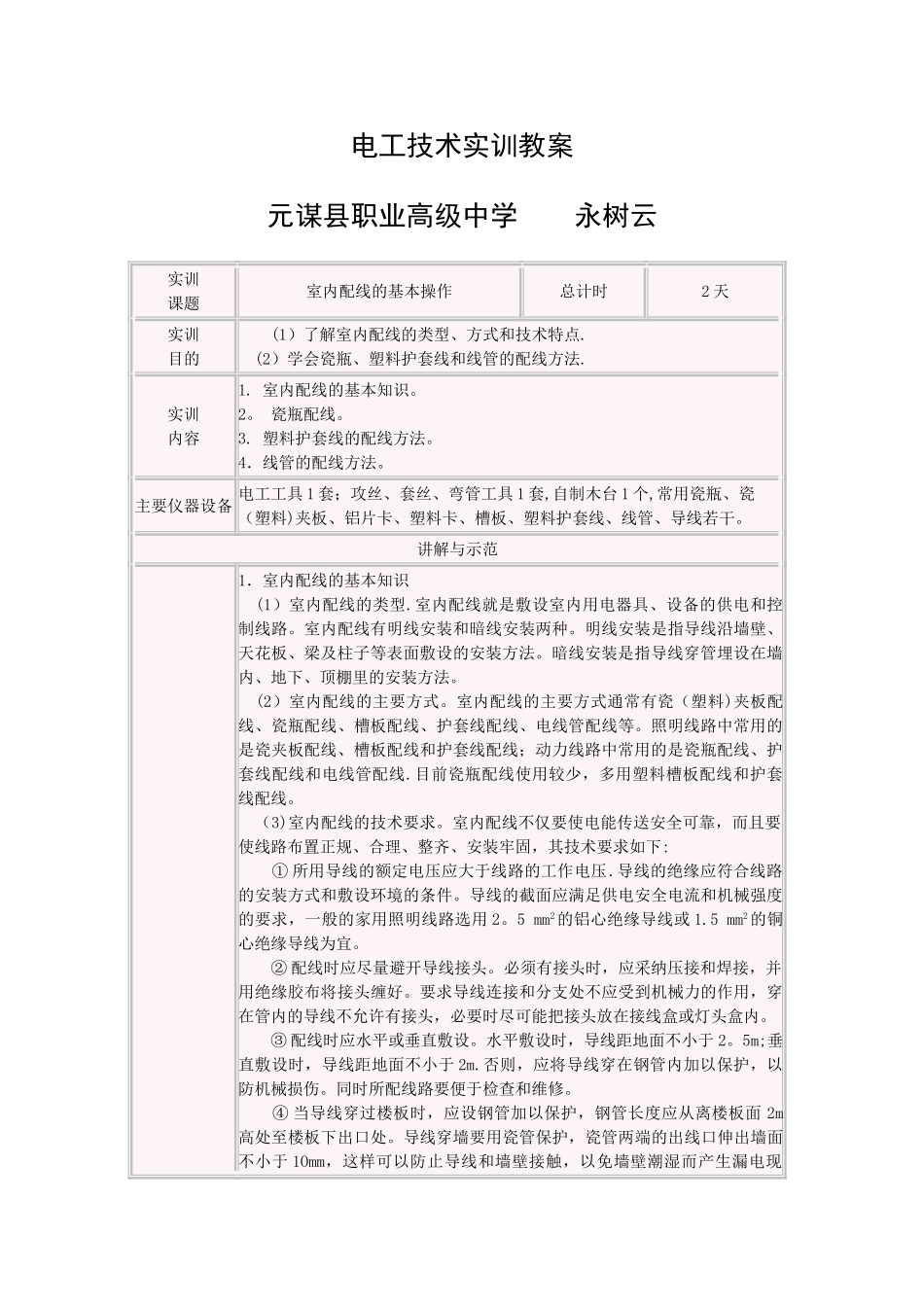

电工技术实训教案元谋县职业高级中学 永树云实训课题 室内配线的基本操作总计时2 天实训目的 (1）了解室内配线的类型、方式和技术特点. (2）学会瓷瓶、塑料护套线和线管的配线方法.实训内容1. 室内配线的基本知识。2。 瓷瓶配线。3. 塑料护套线的配线方法。4．线管的配线方法。主要仪器设备 电工工具 1 套；攻丝、套丝、弯管工具 1 套,自制木台 1 个,常用瓷瓶、瓷（塑料)夹板、铝片卡、塑料卡、槽板、塑料护套线、线管、导线若干。讲解与示范 1．室内配线的基本知识 (1）室内配线的类型.室内配线就是敷设室内用电器具、设备的供电和控制线路。室内配线有明线安装和暗线安装两种。明线安装是指导线沿墙壁、天花板、梁及柱子等表面敷设的安装方法。暗线安装是指导线穿管埋设在墙内、地下、顶棚里的安装方法。 (2）室内配线的主要方式。室内配线的主要方式通常有瓷（塑料)夹板配线、瓷瓶配线、槽板配线、护套线配线、电线管配线等。照明线路中常用的是瓷夹板配线、槽板配线和护套线配线；动力线路中常用的是瓷瓶配线、护套线配线和电线管配线.目前瓷瓶配线使用较少，多用塑料槽板配线和护套线配线。 （3)室内配线的技术要求。室内配线不仅要使电能传送安全可靠，而且要使线路布置正规、合理、整齐、安装牢固，其技术要求如下: ① 所用导线的额定电压应大于线路的工作电压.导线的绝缘应符合线路的安装方式和敷设环境的条件。导线的截面应满足供电安全电流和机械强度的要求，一般的家用照明线路选用 2。5 mm2的铝心绝缘导线或 1.5 mm2的铜心绝缘导线为宜。 ② 配线时应尽量避开导线接头。必须有接头时，应采纳压接和焊接，并用绝缘胶布将接头缠好。要求导线连接和分支处不应受到机械力的作用，穿在管内的导线不允许有接头，必要时尽可能把接头放在接线盒或灯头盒内。 ③ 配线时应水平或垂直敷设。水平敷设时，导线距地面不小于 2。5m;垂直敷设时，导线距地面不小于 2m.否则，应将导线穿在钢管内加以保护，以防机械损伤。同时所配线路要便于检查和维修。 ④ 当导线穿过楼板时，应设钢管加以保护，钢管长度应从离楼板面 2m高处至楼板下出口处。导线穿墙要用瓷管保护，瓷管两端的出线口伸出墙面不小于 1Omm，这样可以防止导线和墙壁接触，以免墙壁潮湿而产生漏电现象。当导线互相交叉时，为避开碰线,在每根导线上均应套塑料管或其他绝缘管,并将套管固定紧，以防其发生移动。 ⑤ 为了确保安全用电,室内电气管线和配电...
