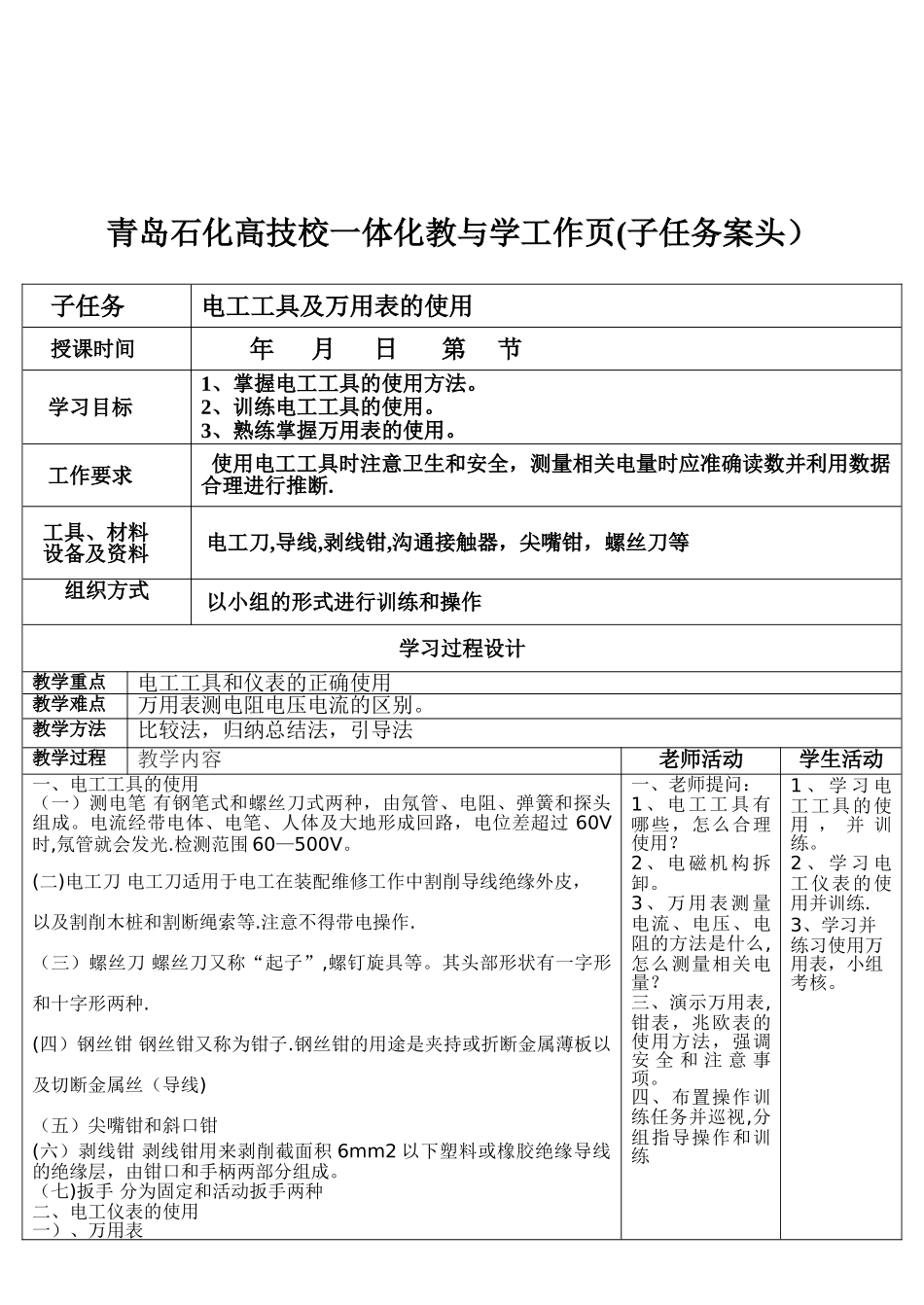

电工工具及万用表的使用_第1页
1/3

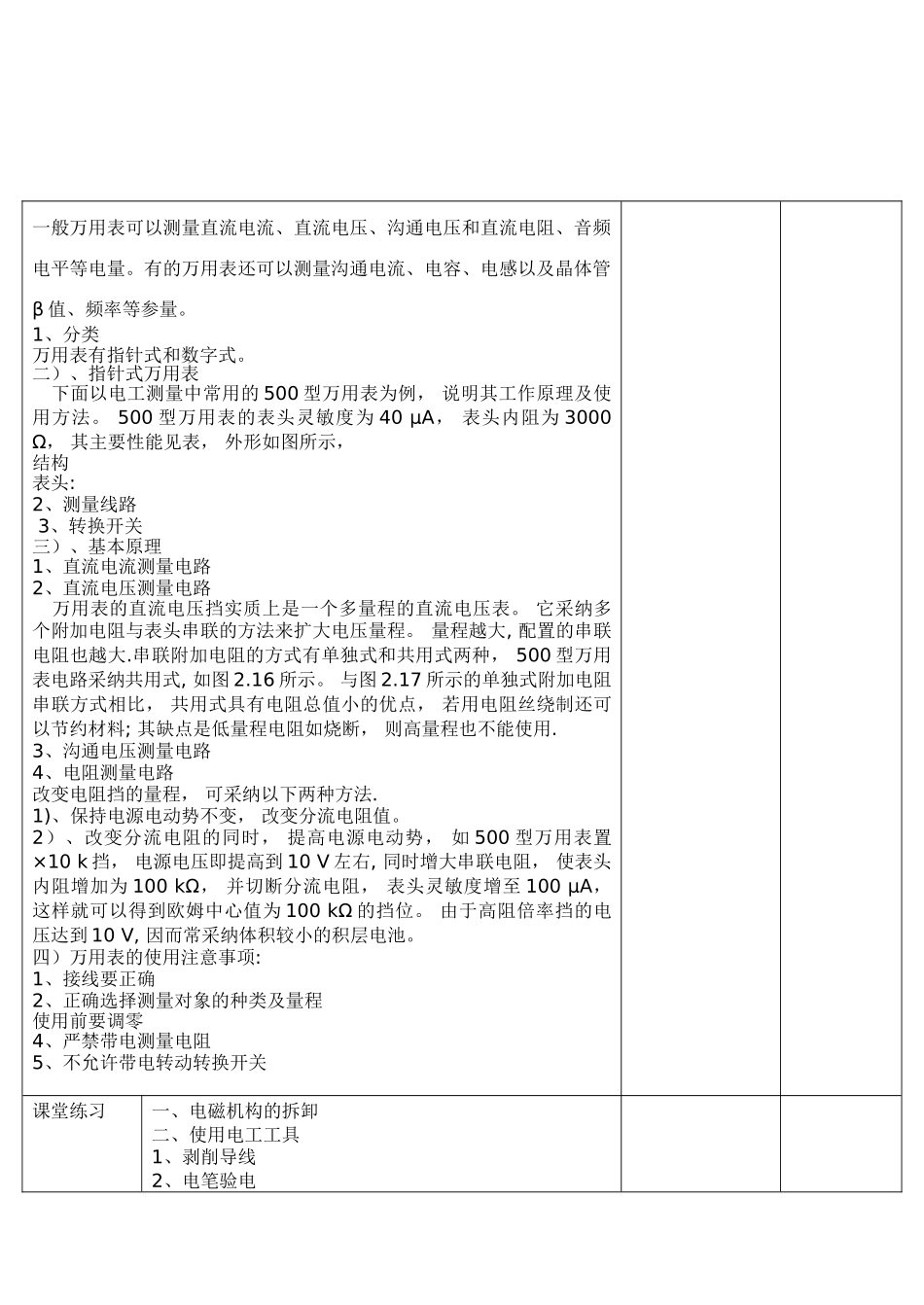

电工工具及万用表的使用_第2页
2/3

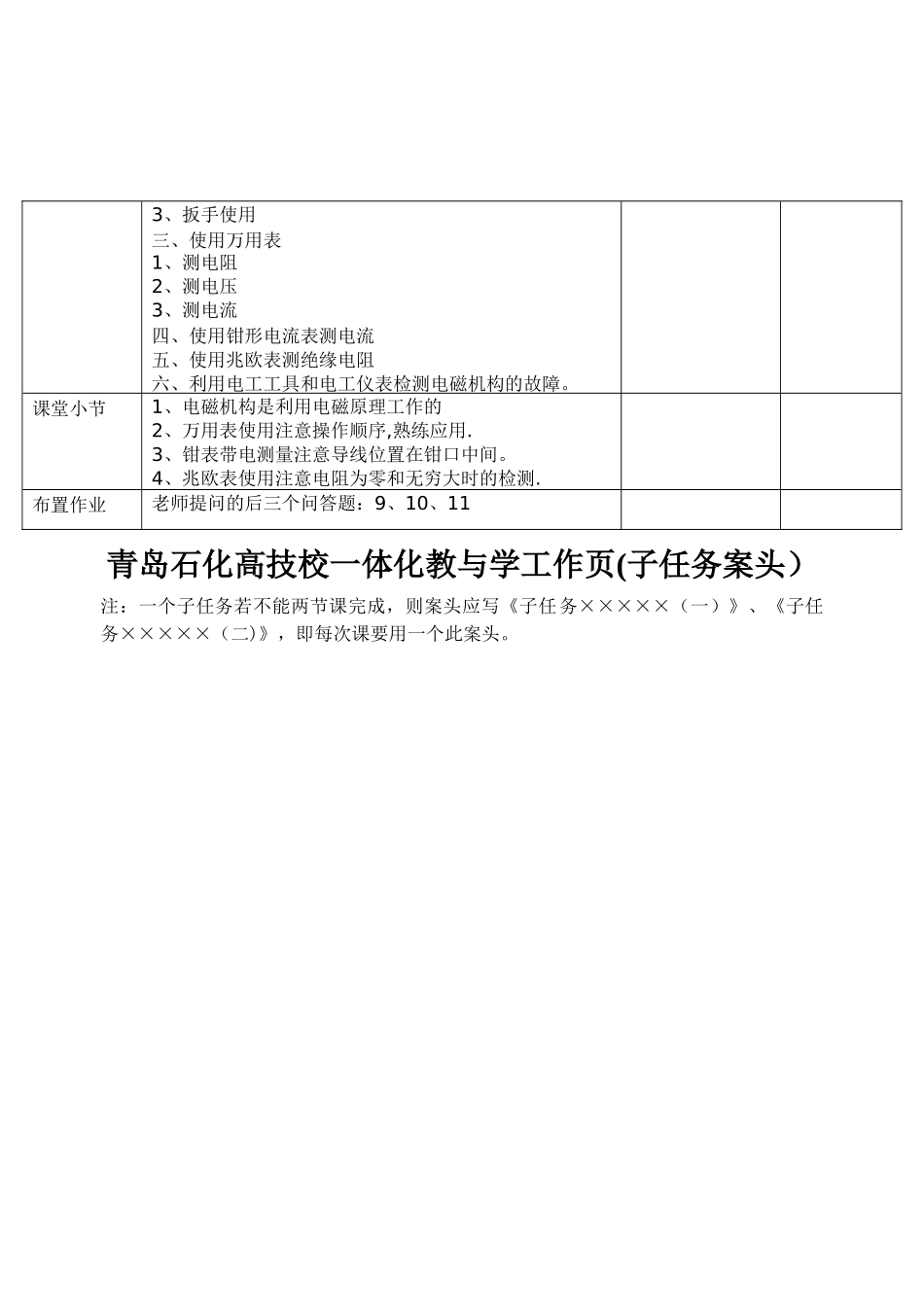

电工工具及万用表的使用_第3页
3/3
青岛石化高技校一体化教与学工作页(子任务案头) 子任务电工工具及万用表的使用 授课时间年 月 日 第 节 学习目标1、掌握电工工具的使用方法。2、训练电工工具的使用。3、熟练掌握万用表的使用。 工作要求使用电工工具时注意卫生和安全,测量相关电量时应准确读数并利用数据合理进行推断. 工具、材料 设备及资料 电工刀,导线,剥线钳,沟通接触器,尖嘴钳,螺丝刀等组织方式 以小组的形式进行训练和操作学习过程设计教学重点电工工具和仪表的正确使用教学难点万用表测电阻电压电流的区别。教学方法比较法,归纳总结法,引导法教学过程教学内容老师活动学生活动一、电工工具的使用(一)测电笔 有钢笔式和螺丝刀式两种,由氖管、电阻、弹簧和探头组成。电流经带电体、电笔、人体及大地形成回路,电位差超过 60V时,氖管就会发光.检测范围 60—500V。(二)电工刀 电工刀适用于电工在装配维修工作中割削导线绝缘外皮,以及割削木桩和割断绳索等.注意不得带电操作.(三)螺丝刀 螺丝刀又称“起子”,螺钉旋具等。其头部形状有一字形和十字形两种.(四)钢丝钳 钢丝钳又称为钳子.钢丝钳的用途是夹持或折断金属薄板以及切断金属丝(导线)(五)尖嘴钳和斜口钳 (六)剥线钳 剥线钳用来剥削截面积 6mm2 以下塑料或橡胶绝缘导线的绝缘层,由钳口和手柄两部分组成。(七)扳手 分为固定和活动扳手两种二、电工仪表的使用一)、万用表 一、老师提问:1、电工工具有哪些,怎么合理使用?2、电磁机构拆卸。3、万用表测量电流、电压、电阻的方法是什么,怎么测量相关电量?三、演示万用表,钳表,兆欧表的使用方法,强调安 全 和 注 意 事项。四、布置操作训练任务并巡视,分组指导操作和训练1 、 学 习 电工工具的使用 , 并 训练。2 、 学 习 电工仪表的使用并训练.3、学习并练习使用万用表,小组考核。一般万用表可以测量直流电流、直流电压、沟通电压和直流电阻、音频电平等电量。有的万用表还可以测量沟通电流、电容、电感以及晶体管β 值、频率等参量。1、分类万用表有指针式和数字式。二)、指针式万用表 下面以电工测量中常用的 500 型万用表为例, 说明其工作原理及使用方法。 500 型万用表的表头灵敏度为 40 μA, 表头内阻为 3000 Ω, 其主要性能见表, 外形如图所示,结构表头:2、测量线路 3、转换开关三)、基本原理1、直流电流测量电路 2、直流电压测量电路 万用表的直流电压挡实质上是一个多量程...
