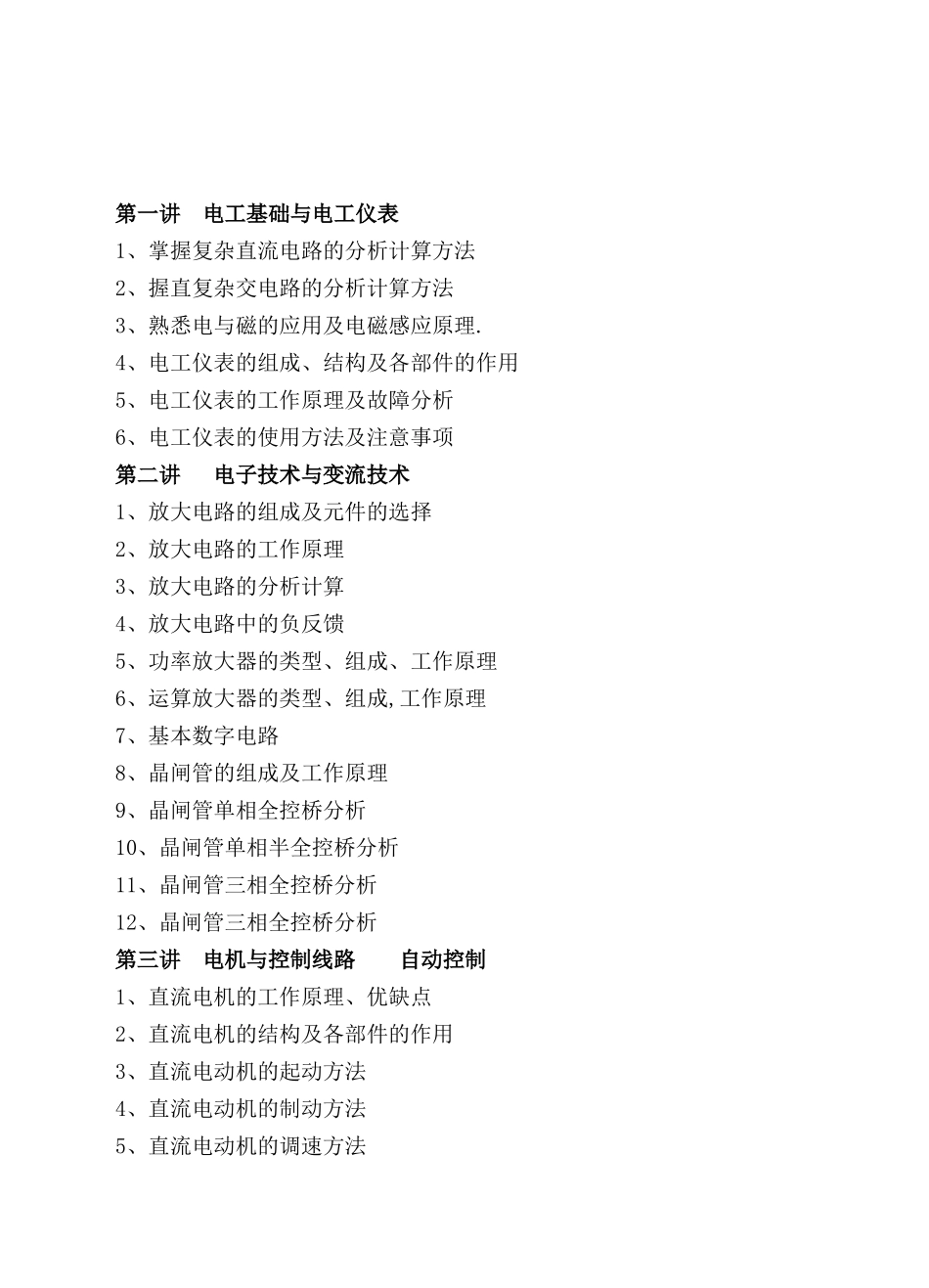

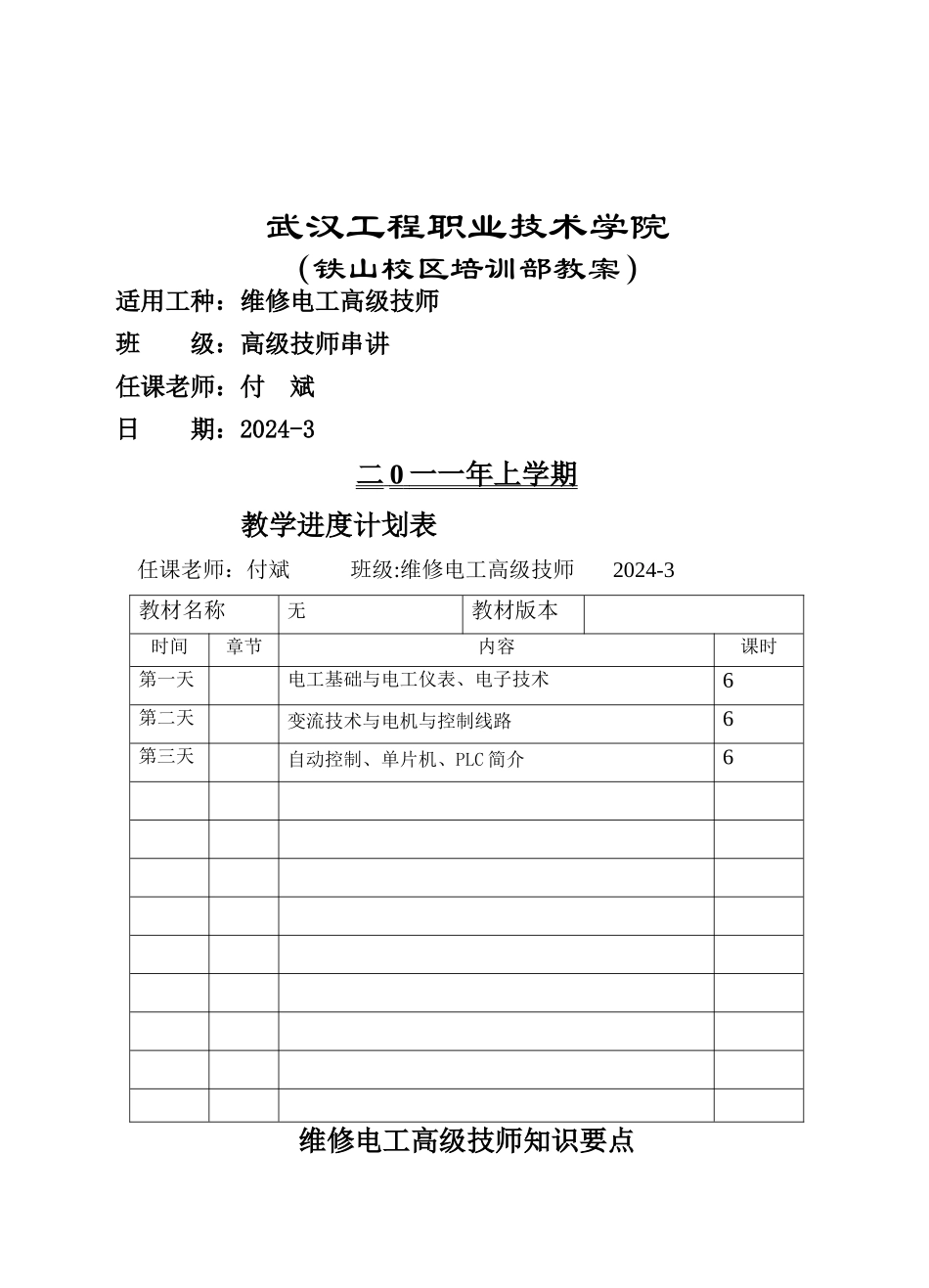

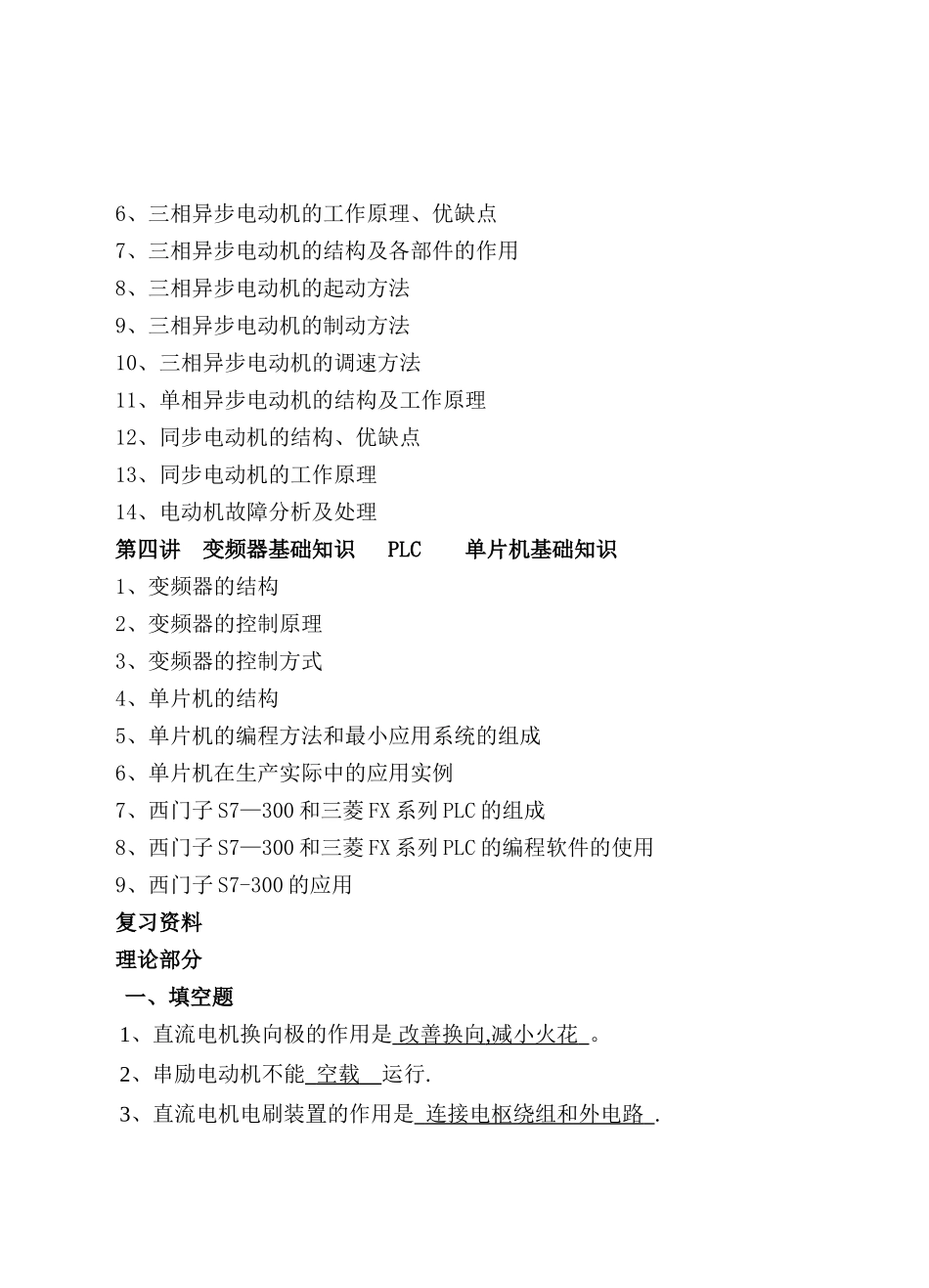

武汉工程职业技术学院（铁山校区培训部教案）适用工种：维修电工高级技师班 级：高级技师串讲任课老师：付 斌日 期：2024-3二 0 一一年上学期 教学进度计划表任课老师：付斌 班级:维修电工高级技师 2024-3教材名称无教材版本时间章节内容课时第一天电工基础与电工仪表、电子技术6第二天变流技术与电机与控制线路6第三天自动控制、单片机、PLC 简介6维修电工高级技师知识要点第一讲 电工基础与电工仪表1、掌握复杂直流电路的分析计算方法2、握直复杂交电路的分析计算方法3、熟悉电与磁的应用及电磁感应原理.4、电工仪表的组成、结构及各部件的作用5、电工仪表的工作原理及故障分析6、电工仪表的使用方法及注意事项第二讲 电子技术与变流技术1、放大电路的组成及元件的选择2、放大电路的工作原理3、放大电路的分析计算4、放大电路中的负反馈5、功率放大器的类型、组成、工作原理6、运算放大器的类型、组成,工作原理7、基本数字电路8、晶闸管的组成及工作原理9、晶闸管单相全控桥分析10、晶闸管单相半全控桥分析11、晶闸管三相全控桥分析12、晶闸管三相全控桥分析第三讲 电机与控制线路 自动控制1、直流电机的工作原理、优缺点2、直流电机的结构及各部件的作用3、直流电动机的起动方法4、直流电动机的制动方法5、直流电动机的调速方法6、三相异步电动机的工作原理、优缺点7、三相异步电动机的结构及各部件的作用8、三相异步电动机的起动方法9、三相异步电动机的制动方法10、三相异步电动机的调速方法11、单相异步电动机的结构及工作原理12、同步电动机的结构、优缺点13、同步电动机的工作原理14、电动机故障分析及处理第四讲 变频器基础知识 PLC 单片机基础知识1、变频器的结构2、变频器的控制原理3、变频器的控制方式4、单片机的结构5、单片机的编程方法和最小应用系统的组成6、单片机在生产实际中的应用实例7、西门子 S7—300 和三菱 FX 系列 PLC 的组成8、西门子 S7—300 和三菱 FX 系列 PLC 的编程软件的使用9、西门子 S7-300 的应用复习资料理论部分一、填空题1、直流电机换向极的作用是 改善换向 , 减小火花 。 2、串励电动机不能 空载 运行.3、直流电机电刷装置的作用是 连接电枢绕组和外电路 .4、负载在一定范围内变化时，同步电动机的转速 不变 。5、变压器并联运行的理想状态是空载时各台变压器的副边无 环流 。6、联接组别不同的变压器并联运行时，将使变压器 烧毁 。7、鼠笼式三相异步电动...
