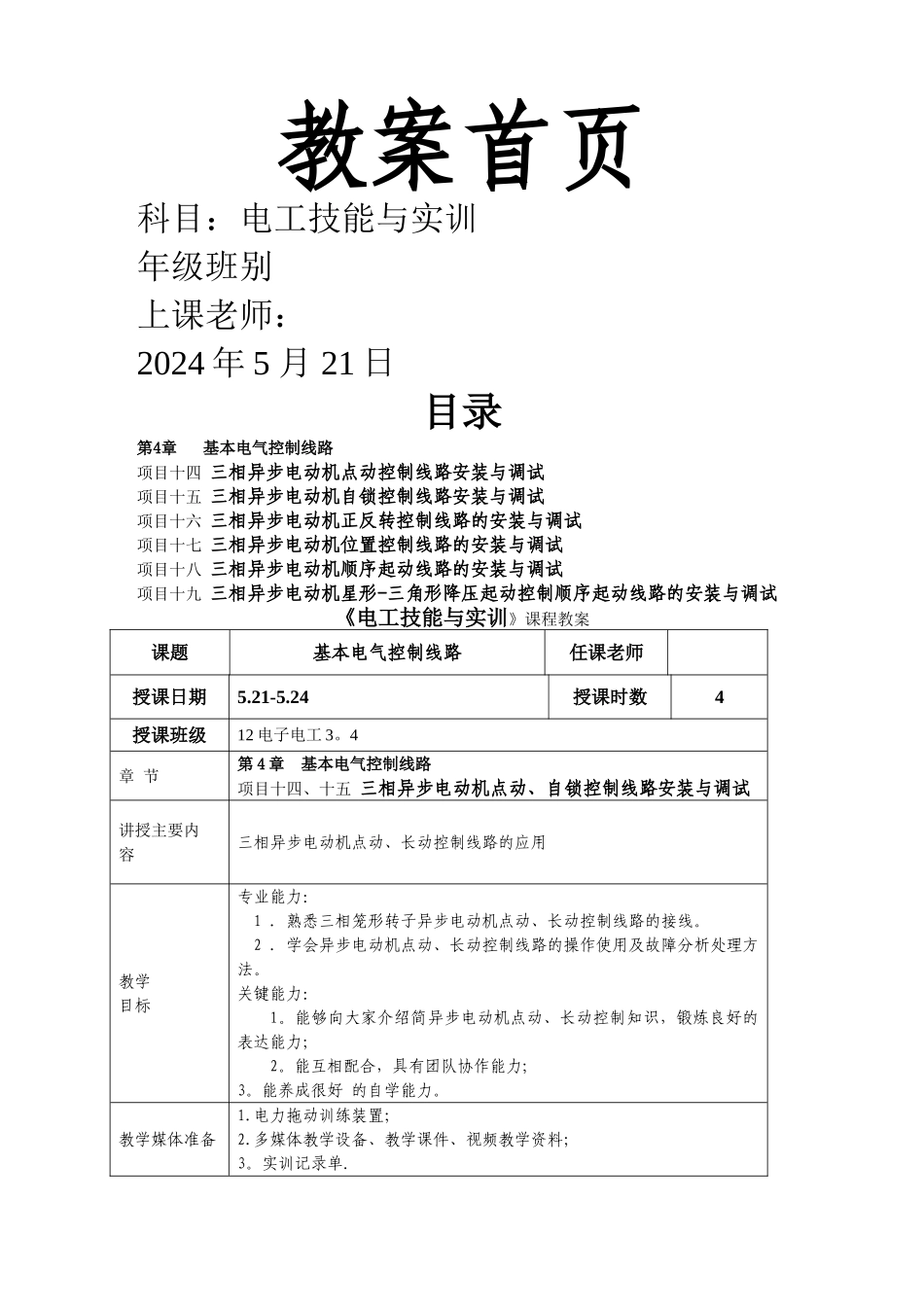

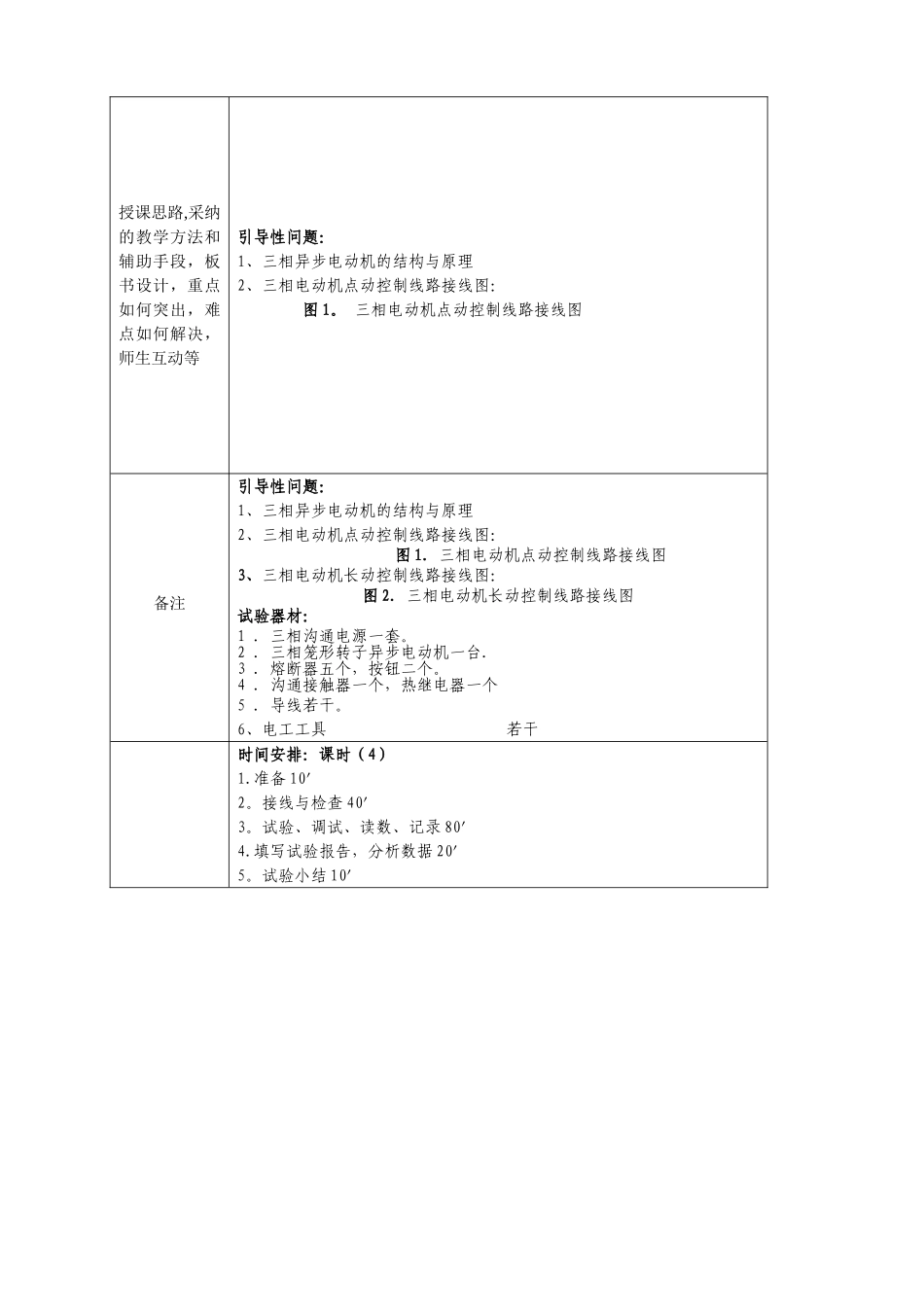

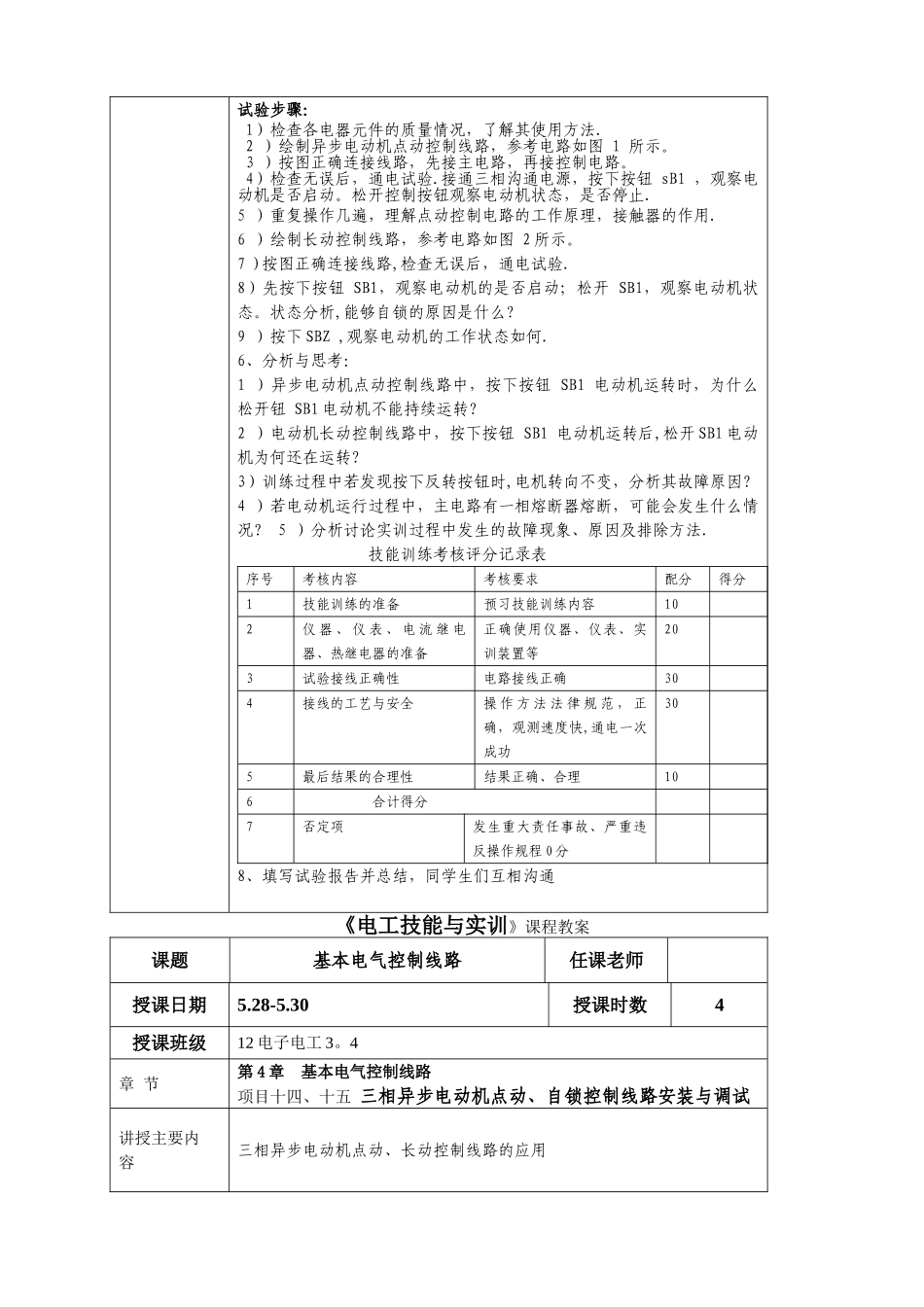

教案首页科目：电工技能与实训年级班别上课老师： 2024 年 5 月 21 日目录第4章基本电气控制线路项目十四 三相异步电动机点动控制线路安装与调试项目十五 三相异步电动机自锁控制线路安装与调试项目十六 三相异步电动机正反转控制线路的安装与调试项目十七 三相异步电动机位置控制线路的安装与调试项目十八 三相异步电动机顺序起动线路的安装与调试项目十九 三相异步电动机星形-三角形降压起动控制顺序起动线路的安装与调试《电工技能与实训》课程教案课题基本电气控制线路任课老师授课日期5.21-5.24授课时数4授课班级12 电子电工 3。4章 节第 4 章 基本电气控制线路项目十四、十五 三相异步电动机点动、自锁控制线路安装与调试讲授主要内 容三相异步电动机点动、长动控制线路的应用教学目标专业能力：1 ．熟悉三相笼形转子异步电动机点动、长动控制线路的接线。2 ．学会异步电动机点动、长动控制线路的操作使用及故障分析处理方法。关键能力：1。能够向大家介绍简异步电动机点动、长动控制知识，锻炼良好的表达能力；2。能互相配合，具有团队协作能力;3。能养成很好 的自学能力。教学媒体准备1.电力拖动训练装置；2.多媒体教学设备、教学课件、视频教学资料；3。实训记录单.授课思路,采纳的教学方法和辅助手段，板书设计，重点如何突出，难点如何解决，师生互动等引导性问题：1、三相异步电动机的结构与原理2、三相电动机点动控制线路接线图： 图 1。 三相电动机点动控制线路接线图备注引导性问题：1、三相异步电动机的结构与原理2、三相电动机点动控制线路接线图： 图 1. 三相电动机点动控制线路接线图3、三相电动机长动控制线路接线图：图 2. 三相电动机长动控制线路接线图试验器材：1 ．三相沟通电源一套。2 ．三相笼形转子异步电动机一台.3 ．熔断器五个，按钮二个。 4 ．沟通接触器一个，热继电器一个5 ．导线若干。6、电工工具 若干时间安排：课时（4）1.准备 10′2。接线与检查 40′3。试验、调试、读数、记录 80′4.填写试验报告，分析数据 20′5。试验小结 10′试验步骤：1）检查各电器元件的质量情况，了解其使用方法. 2 ）绘制异步电动机点动控制线路，参考电路如图 1 所示。 3 ）按图正确连接线路，先接主电路，再接控制电路。4）检查无误后，通电试验.接通三相沟通电源，按下按钮 sB1 ，观察电动机是否启动。松开控制按钮观察电动机状态，是否停止.5 ）重复操作几遍，理解点动...
