电工技能比武实操考试试卷VIP专享

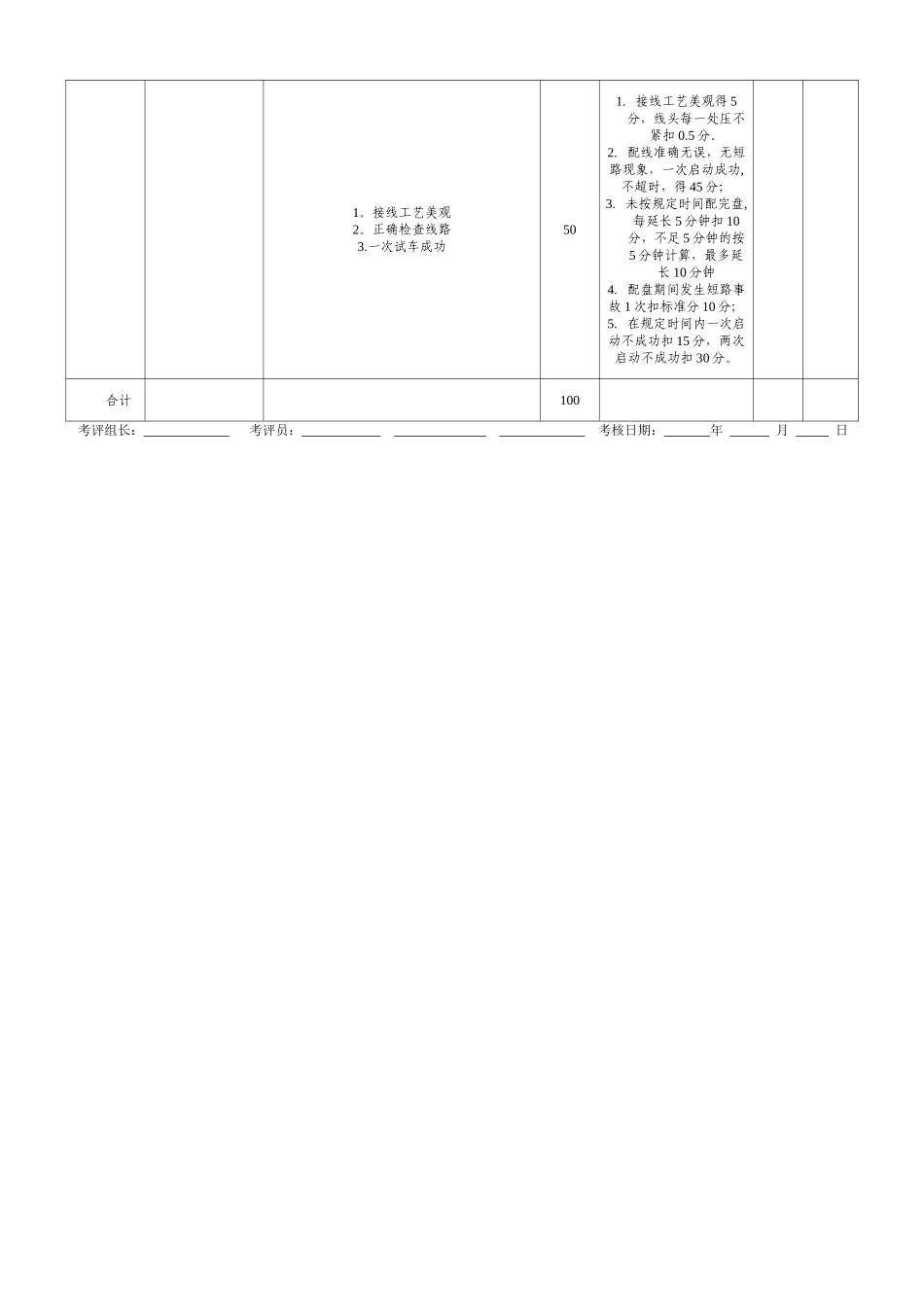

职业技能比武《电工》实际操作考核试卷 考核题目： 电动机正反转控制电路(100 分）一、技术条件: 现场有安全负责人，有安全措施。二、材料、工具、设备：沟通 380V 电源铜塑线 BV-2。5mm2 5 米铜塑线 BV—1。5mm2 20 米橡套软电缆 3×6+1×4mm2 10 米CM1-100H,40A 空气开关一只螺旋式保险座 2 个（5A 保险管）启停按钮（LA—2H)3 个CJ20-20 沟通接触器 2 个(线圈电压:沟通 220V）JR16—20/3D 10A 热继电器 1 个座灯头 1 个，40W 灯泡 1 只3×60A 胶改刀闸１个（30A 保险丝）25mm 木螺丝 40 个配电木板 1 块 600Ⅹ400Ⅹ20尼龙扎带 L=100mm,50 条万用表 1 块，试电笔,螺丝刀，剥线钳等工具（自备)。三、考核时间：60min《电动机正反转控制电路》考核评分表姓名: 考核开始时间： 考核终止时间： 考核项目考核内容考核要求标准分评分标准扣分得分作业前的准备1、基本要求着装符合要求，上岗必须按规定穿戴劳保用品；操作中、安全资格证齐全；检查工作现场安全设施是否符合规定10每一项不符合要求，扣 1分制图1 正反转工作控制控制原理图1. 正确绘出给定题目的电路图，设计合理。151. 错误解释文字、符号的意义名称每个扣 1分；2. 错误说明一个设备在电路中的作用扣 2 分2.图面布置合理,联线线整齐5图面布置合理，接线整齐，错一处扣 2 分识图知识1 叙述控制过程1。能识别各种元件符号、名称5能识别各种元件符号、名称错一处扣 1 分2.能正确叙述本题目的工作原理5错一处扣 2 分2 各元件的作用3。能正确叙述各种元件作用，工作原理5错一处扣 1 分安全与文明操作过程符合国家、行业电工作业操作规程、电工作业安全规程51. 违反规程，每一项扣1 分2. 操作现场工器具、仪表材料摆放不整齐扣1 分3。选手迟到 30 分钟的、不听指挥，不遵守考场纪律，作弊或喧哗不听劝阻的，取消考试资格1。接线工艺美观2。正确检查线路3.一次试车成功501. 接线工艺美观得 5分，线头每一处压不紧扣 0.5 分。2. 配线准确无误，无短路现象，一次启动成功,不超时，得 45 分；3. 未按规定时间配完盘,每延长 5 分钟扣 10分，不足 5 分钟的按5 分钟计算，最多延长 10 分钟4. 配盘期间发生短路事 故 1 次扣标准分 10 分；5. 在规定时间内一次启动不成功扣 15 分，两次启动不成功扣 30 分。合计100考评组长： 考评员： 考核日期： 年 月 日
