电工电子技术形成性考核作业

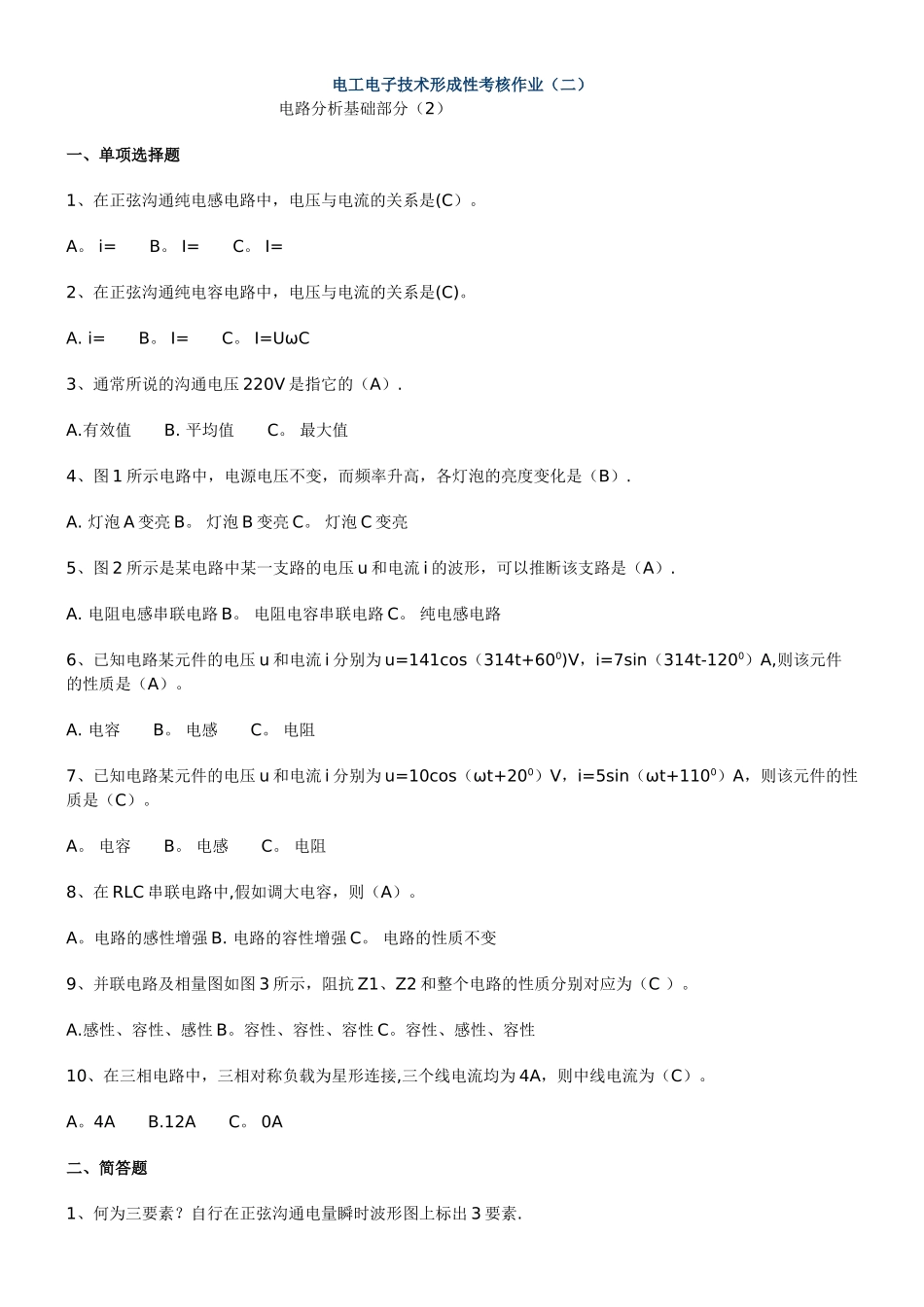

电工电子技术形成性考核作业_第1页
1/3

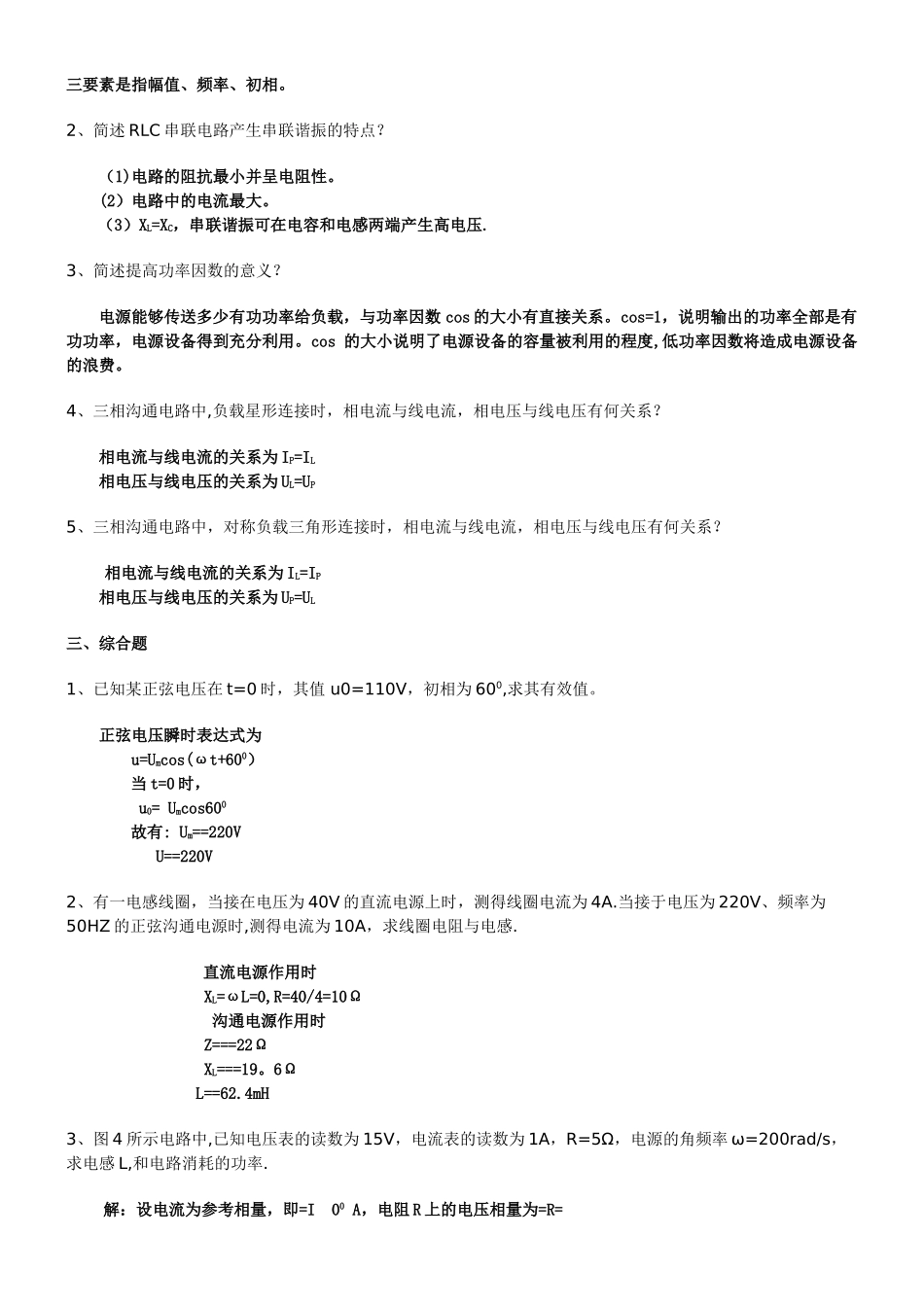

电工电子技术形成性考核作业_第2页
2/3

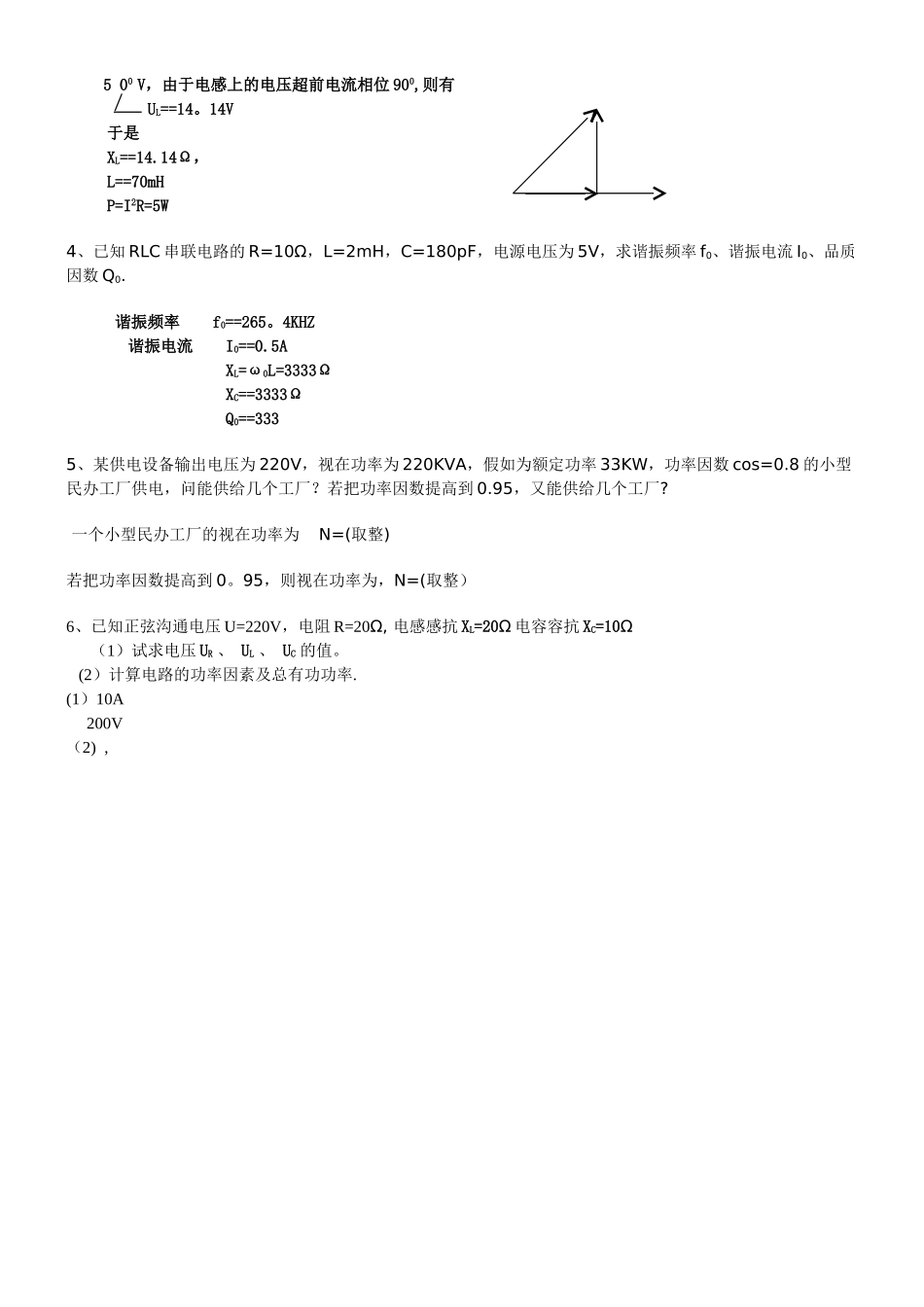

电工电子技术形成性考核作业_第3页
3/3
电工电子技术形成性考核作业(二)电路分析基础部分(2)一、单项选择题1、在正弦沟通纯电感电路中,电压与电流的关系是(C)。A。 i= B。 I= C。 I=2、在正弦沟通纯电容电路中,电压与电流的关系是(C)。A. i= B。 I= C。 I=UωC3、通常所说的沟通电压 220V 是指它的(A).A.有效值 B. 平均值 C。 最大值4、图 1 所示电路中,电源电压不变,而频率升高,各灯泡的亮度变化是(B).A. 灯泡 A 变亮 B。 灯泡 B 变亮 C。 灯泡 C 变亮 5、图 2 所示是某电路中某一支路的电压 u 和电流 i 的波形,可以推断该支路是(A).A. 电阻电感串联电路 B。 电阻电容串联电路 C。 纯电感电路 6、已知电路某元件的电压 u 和电流 i 分别为 u=141cos(314t+600)V,i=7sin(314t-1200)A,则该元件的性质是(A)。A. 电容 B。 电感 C。 电阻7、已知电路某元件的电压 u 和电流 i 分别为 u=10cos(ωt+200)V,i=5sin(ωt+1100)A,则该元件的性质是(C)。A。 电容 B。 电感 C。 电阻8、在 RLC 串联电路中,假如调大电容,则(A)。A。电路的感性增强 B. 电路的容性增强 C。 电路的性质不变9、并联电路及相量图如图 3 所示,阻抗 Z1、Z2 和整个电路的性质分别对应为(C )。A.感性、容性、感性 B。容性、容性、容性 C。容性、感性、容性10、在三相电路中,三相对称负载为星形连接,三个线电流均为 4A,则中线电流为(C)。A。4A B.12A C。 0A 二、简答题1、何为三要素?自行在正弦沟通电量瞬时波形图上标出 3 要素.三要素是指幅值、频率、初相。2、简述 RLC 串联电路产生串联谐振的特点?(1)电路的阻抗最小并呈电阻性。(2)电路中的电流最大。 (3)XL=XC,串联谐振可在电容和电感两端产生高电压.3、简述提高功率因数的意义?电源能够传送多少有功功率给负载,与功率因数 cos 的大小有直接关系。cos=1,说明输出的功率全部是有功功率,电源设备得到充分利用。cos 的大小说明了电源设备的容量被利用的程度,低功率因数将造成电源设备的浪费。4、三相沟通电路中,负载星形连接时,相电流与线电流,相电压与线电压有何关系?相电流与线电流的关系为 IP=IL相电压与线电压的关系为 UL=UP5、三相沟通电路中,对称负载三角形连接时,相电流与线电流,相电压与线电压有何关系? 相电流与线电流的关系为 IL=IP相电压与线电压的关系为 UP=UL三、综合题1、已知某正弦电压在 t=0 时,其...
