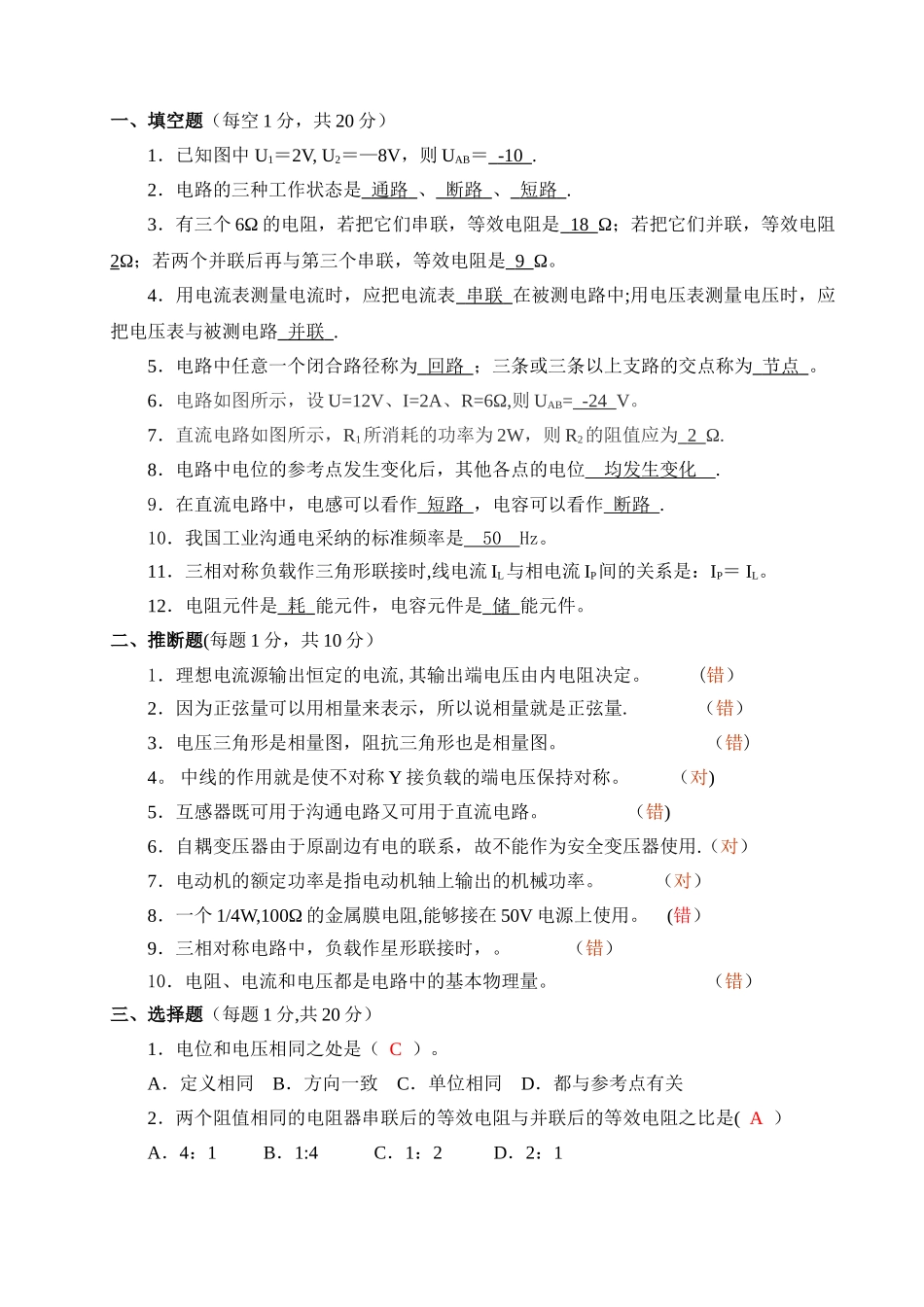

一、填空题（每空 1 分，共 20 分）1．已知图中 U1＝2V, U2＝—8V，则 UAB＝ -10 .2．电路的三种工作状态是 通路 、 断路 、 短路 .3．有三个 6Ω 的电阻，若把它们串联，等效电阻是 18 Ω；若把它们并联，等效电阻 2Ω；若两个并联后再与第三个串联，等效电阻是 9 Ω。4．用电流表测量电流时，应把电流表 串联 在被测电路中;用电压表测量电压时，应把电压表与被测电路 并联 .5．电路中任意一个闭合路径称为 回路 ；三条或三条以上支路的交点称为 节点 。6．电路如图所示，设 U=12V、I=2A、R=6Ω,则 UAB= -24 V。7．直流电路如图所示，R1所消耗的功率为 2W，则 R2的阻值应为 2 Ω.8．电路中电位的参考点发生变化后，其他各点的电位 均发生变化 .9．在直流电路中，电感可以看作 短路 ，电容可以看作 断路 .10．我国工业沟通电采纳的标准频率是 50 Hz。11．三相对称负载作三角形联接时,线电流 IL与相电流 IP间的关系是：IP＝ IL。12．电阻元件是 耗 能元件，电容元件是 储 能元件。二、推断题(每题 1 分，共 10 分）1．理想电流源输出恒定的电流,其输出端电压由内电阻决定。 (错）2．因为正弦量可以用相量来表示，所以说相量就是正弦量. （错）3．电压三角形是相量图，阻抗三角形也是相量图。 （错)4。 中线的作用就是使不对称 Y 接负载的端电压保持对称。 （对)5．互感器既可用于沟通电路又可用于直流电路。 （错)6．自耦变压器由于原副边有电的联系，故不能作为安全变压器使用.（对）7．电动机的额定功率是指电动机轴上输出的机械功率。 （对）8．一个 1/4W,100Ω 的金属膜电阻,能够接在 50V 电源上使用。 (错）9．三相对称电路中，负载作星形联接时，。 （错）10．电阻、电流和电压都是电路中的基本物理量。 （错）三、选择题（每题 1 分,共 20 分）1．电位和电压相同之处是（ C ）。A．定义相同 B．方向一致 C．单位相同 D．都与参考点有关2．两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( A ）A．4：1 B．1:4 C．1：2 D．2：13．有一段 16Ω 的导线，把它们对折起来作为一条导线用，其电阻是（ C )。A．8Ω B．16Ω C．4Ω D．32Ω4．电路中两点间的电压高，则( B ).A．两点的电位高 B．两点间的电位差大C．两点的电位一定为正 D．两点的电位一定为负5．一个由线性电阻构成的电器，从 220V 的电源吸取 1000W 的功率...
