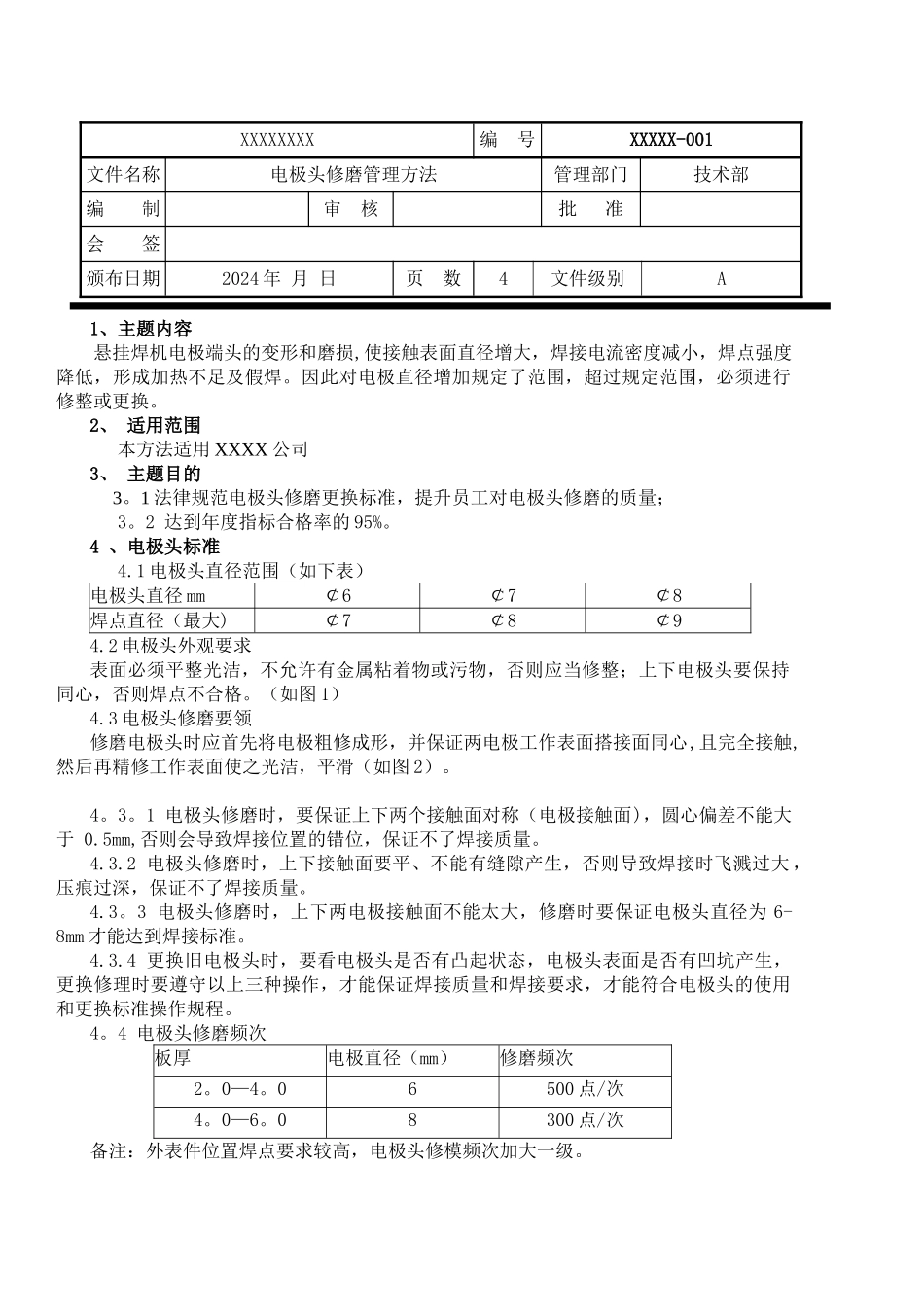

XXXXXXXX编 号XXXXX-001文件名称电极头修磨管理方法管理部门技术部编 制审 核批 准会 签颁布日期2024 年 月 日页 数4文件级别A1、主题内容 悬挂焊机电极端头的变形和磨损,使接触表面直径增大，焊接电流密度减小，焊点强度降低，形成加热不足及假焊。因此对电极直径增加规定了范围，超过规定范围，必须进行修整或更换。 2、 适用范围 本方法适用 XXXX 公司 3、 主题目的 3。1 法律规范电极头修磨更换标准，提升员工对电极头修磨的质量；3。2 达到年度指标合格率的 95%。4 、电极头标准4.1 电极头直径范围（如下表）电极头直径 mm￠6￠7￠8焊点直径（最大)￠7￠8￠94.2 电极头外观要求表面必须平整光洁，不允许有金属粘着物或污物，否则应当修整；上下电极头要保持同心，否则焊点不合格。（如图 1）4.3 电极头修磨要领修磨电极头时应首先将电极粗修成形，并保证两电极工作表面搭接面同心,且完全接触,然后再精修工作表面使之光洁，平滑（如图 2）。4。3。1 电极头修磨时，要保证上下两个接触面对称（电极接触面)，圆心偏差不能大于 0.5mm,否则会导致焊接位置的错位，保证不了焊接质量。4.3.2 电极头修磨时，上下接触面要平、不能有缝隙产生，否则导致焊接时飞溅过大 ，压痕过深，保证不了焊接质量。4.3。3 电极头修磨时，上下两电极接触面不能太大，修磨时要保证电极头直径为 6-8mm 才能达到焊接标准。4.3.4 更换旧电极头时，要看电极头是否有凸起状态，电极头表面是否有凹坑产生，更换修理时要遵守以上三种操作，才能保证焊接质量和焊接要求，才能符合电极头的使用和更换标准操作规程。4。4 电极头修磨频次板厚电极直径（mm）修磨频次2。0—4。06500 点/次4。0—6。08300 点/次备注：外表件位置焊点要求较高，电极头修模频次加大一级。4。5 电极头更换频次修磨后电极头缩短 5mm,必须更换。具体见下表电极头型号电极头实际长度（mm） 需更换长度(mm）F16×23, J16×232318F16×202015F13×2020155、电极头检查的内容序号检查内容重要度1电极头错位；A2电极头漏水；A3电极头端面尺寸不符合要求（6~8mm）A4电极头未及时修磨（300 点/次)A5电极头未及时更换（6000 点/次）A6电极端面未完全贴合B7电极头顶角修磨不合格（α≥120o）B8电极头粘损.B电极头发生以上问题项时,需及时修磨或者更换,并对现场检查结果由班长签字确认。6 、职责6。1 操作工根据电极头修磨标准，每日进行修磨或更换；6。2 班组长每...
