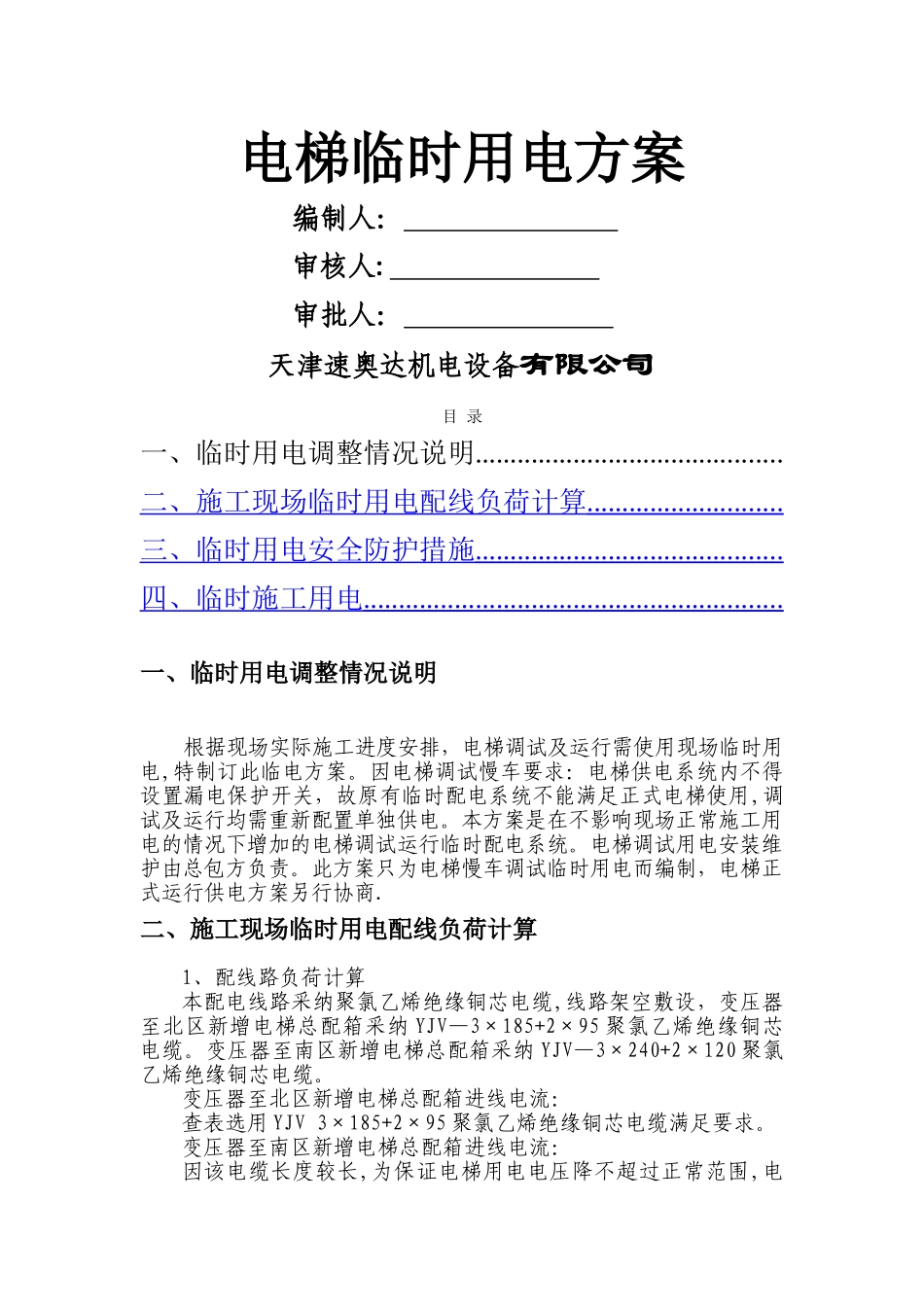

电梯临时用电方案

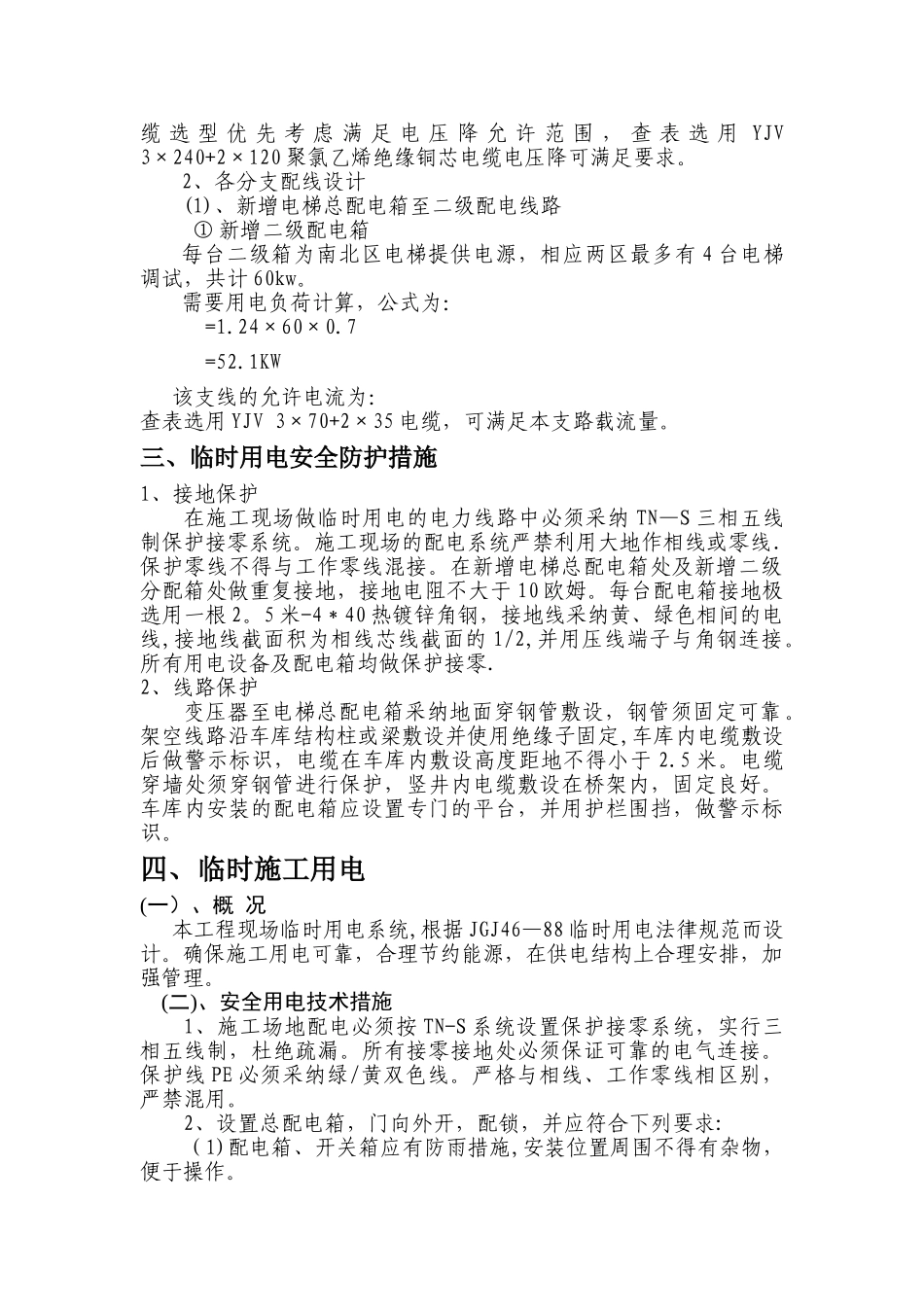

电梯临时用电方案编制人： 审核人: 审批人： 天津速奥达机电设备有限公司目 录 一、临时用电调整情况说明............................................二、施工现场临时用电配线负荷计算 ............................ 三、临时用电安全防护措施 ............................................ 四、临时施工用电 ............................................................ 一、临时用电调整情况说明根据现场实际施工进度安排，电梯调试及运行需使用现场临时用电,特制订此临电方案。因电梯调试慢车要求：电梯供电系统内不得设置漏电保护开关，故原有临时配电系统不能满足正式电梯使用,调试及运行均需重新配置单独供电。本方案是在不影响现场正常施工用电的情况下增加的电梯调试运行临时配电系统。电梯调试用电安装维护由总包方负责。此方案只为电梯慢车调试临时用电而编制，电梯正式运行供电方案另行协商.二、施工现场临时用电配线负荷计算1、配线路负荷计算本配电线路采纳聚氯乙烯绝缘铜芯电缆,线路架空敷设，变压器至北区新增电梯总配箱采纳 YJV—3×185+2×95 聚氯乙烯绝缘铜芯电缆。变压器至南区新增电梯总配箱采纳 YJV—3×240+2×120 聚氯乙烯绝缘铜芯电缆。变压器至北区新增电梯总配箱进线电流：查表选用 YJV 3×185+2×95 聚氯乙烯绝缘铜芯电缆满足要求。变压器至南区新增电梯总配箱进线电流：因该电缆长度较长,为保证电梯用电电压降不超过正常范围,电缆 选 型 优 先 考 虑 满 足 电 压 降 允 许 范 围 ， 查 表 选 用 YJV 3×240+2×120 聚氯乙烯绝缘铜芯电缆电压降可满足要求。2、各分支配线设计(1)、新增电梯总配电箱至二级配电线路① 新增二级配电箱每台二级箱为南北区电梯提供电源，相应两区最多有 4 台电梯调试，共计 60kw。需要用电负荷计算，公式为： =1.24×60×0.7=52.1KW该支线的允许电流为：查表选用 YJV 3×70+2×35 电缆，可满足本支路载流量。三、临时用电安全防护措施1、接地保护在施工现场做临时用电的电力线路中必须采纳 TN—S 三相五线制保护接零系统。施工现场的配电系统严禁利用大地作相线或零线.保护零线不得与工作零线混接。在新增电梯总配电箱处及新增二级分配箱处做重复接地，接地电阻不大于 10 欧姆。每台配电箱接地极选用一根 2。5 米-4＊40 热镀锌角钢，接地线采纳黄、绿色相间的电线,接地线截面积为相线芯线截面的 1/2,并用压线端子与角钢连...
