电梯井剪力墙模板施工质量控制

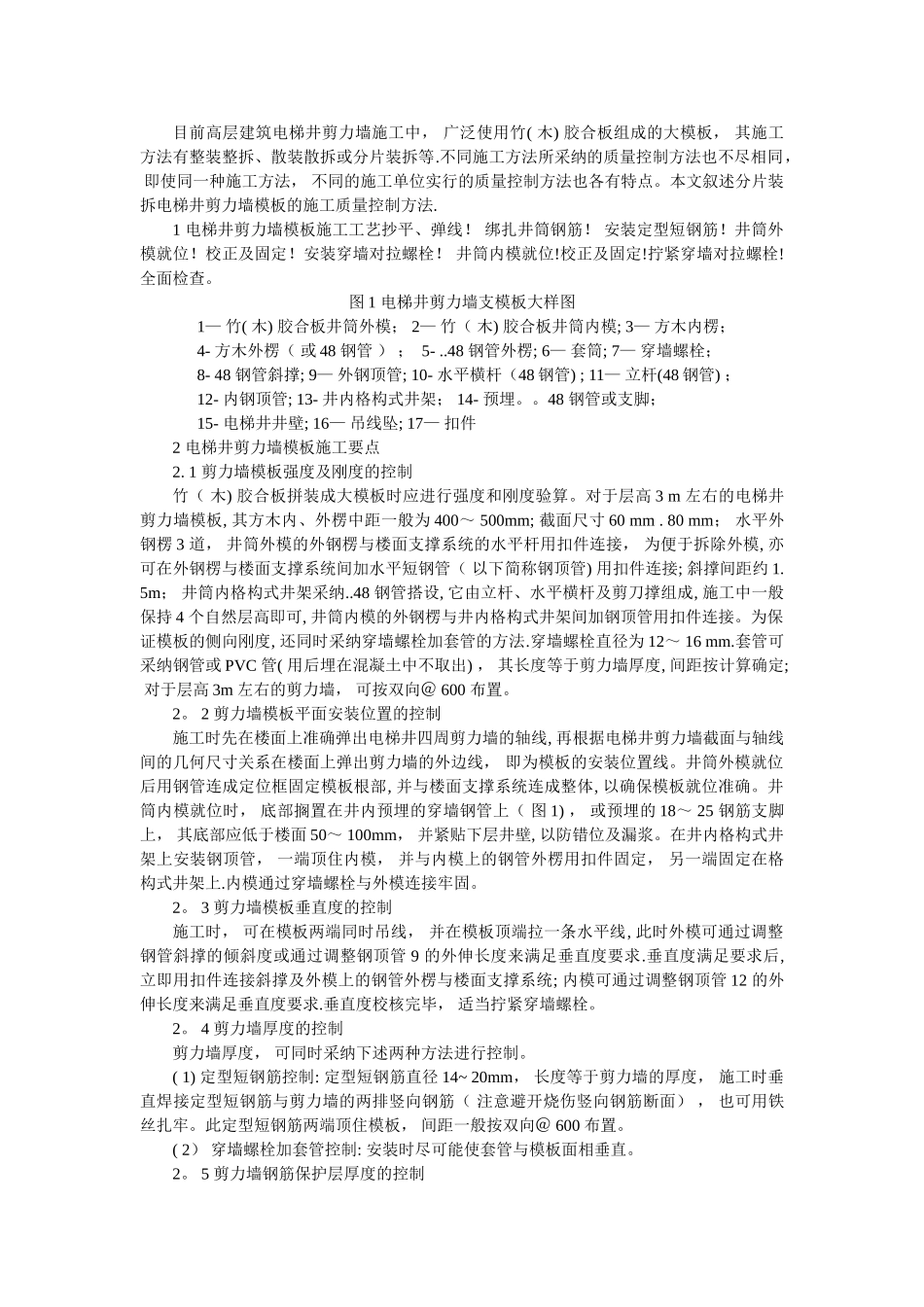

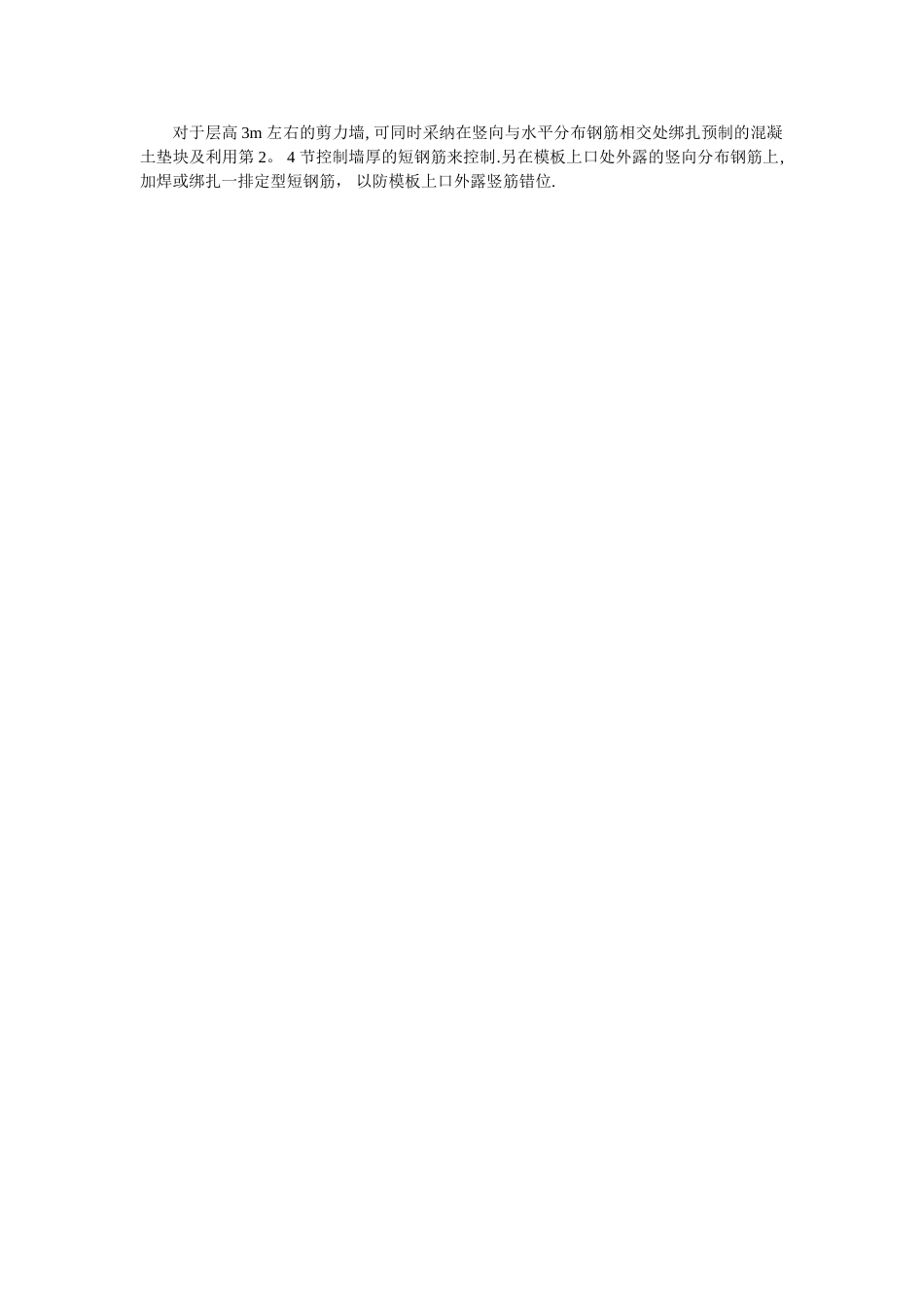

目前高层建筑电梯井剪力墙施工中， 广泛使用竹( 木) 胶合板组成的大模板， 其施工方法有整装整拆、散装散拆或分片装拆等.不同施工方法所采纳的质量控制方法也不尽相同， 即使同一种施工方法， 不同的施工单位实行的质量控制方法也各有特点。本文叙述分片装拆电梯井剪力墙模板的施工质量控制方法.1 电梯井剪力墙模板施工工艺抄平、弹线！ 绑扎井筒钢筋！ 安装定型短钢筋！井筒外模就位！校正及固定！安装穿墙对拉螺栓！ 井筒内模就位!校正及固定!拧紧穿墙对拉螺栓!全面检查。图 1 电梯井剪力墙支模板大样图1— 竹( 木) 胶合板井筒外模； 2— 竹（ 木) 胶合板井筒内模; 3— 方木内楞； 4- 方木外楞（ 或 48 钢管 ） ； 5- ..48 钢管外楞; 6— 套筒; 7— 穿墙螺栓； 8- 48 钢管斜撑; 9— 外钢顶管; 10- 水平横杆（48 钢管) ; 11— 立杆(48 钢管) ； 12- 内钢顶管; 13- 井内格构式井架； 14- 预埋。。48 钢管或支脚； 15- 电梯井井壁; 16— 吊线坠; 17— 扣件2 电梯井剪力墙模板施工要点2. 1 剪力墙模板强度及刚度的控制竹（ 木) 胶合板拼装成大模板时应进行强度和刚度验算。对于层高 3 m 左右的电梯井剪力墙模板, 其方木内、外楞中距一般为 400～ 500mm; 截面尺寸 60 mm . 80 mm； 水平外钢楞 3 道， 井筒外模的外钢楞与楼面支撑系统的水平杆用扣件连接， 为便于拆除外模, 亦可在外钢楞与楼面支撑系统间加水平短钢管（ 以下简称钢顶管) 用扣件连接; 斜撑间距约 1. 5m； 井筒内格构式井架采纳..48 钢管搭设, 它由立杆、水平横杆及剪刀撑组成, 施工中一般保持 4 个自然层高即可, 井筒内模的外钢楞与井内格构式井架间加钢顶管用扣件连接。为保证模板的侧向刚度, 还同时采纳穿墙螺栓加套管的方法.穿墙螺栓直径为 12～ 16 mm.套管可采纳钢管或 PVC 管( 用后埋在混凝土中不取出) ， 其长度等于剪力墙厚度, 间距按计算确定; 对于层高 3m 左右的剪力墙， 可按双向＠ 600 布置。2。 2 剪力墙模板平面安装位置的控制施工时先在楼面上准确弹出电梯井四周剪力墙的轴线, 再根据电梯井剪力墙截面与轴线间的几何尺寸关系在楼面上弹出剪力墙的外边线， 即为模板的安装位置线。井筒外模就位后用钢管连成定位框固定模板根部, 并与楼面支撑系统连成整体, 以确保模板就位准确。井筒内模就位时， 底部搁置在井内预埋的穿墙钢管上（ 图 1) ， ...
