电梯井承台基坑支护方案

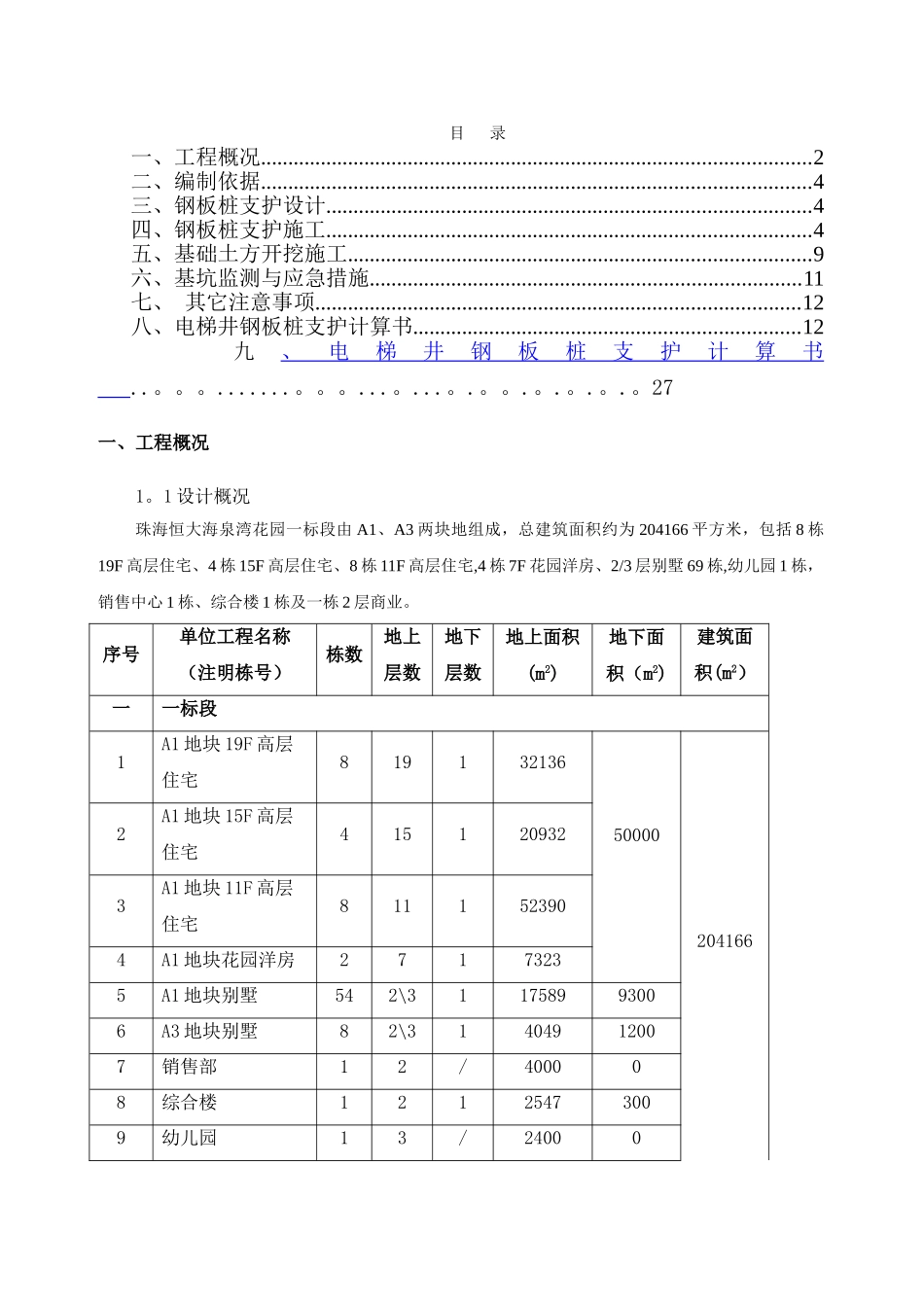

电梯井承台基坑支护方案_第1页
1/24

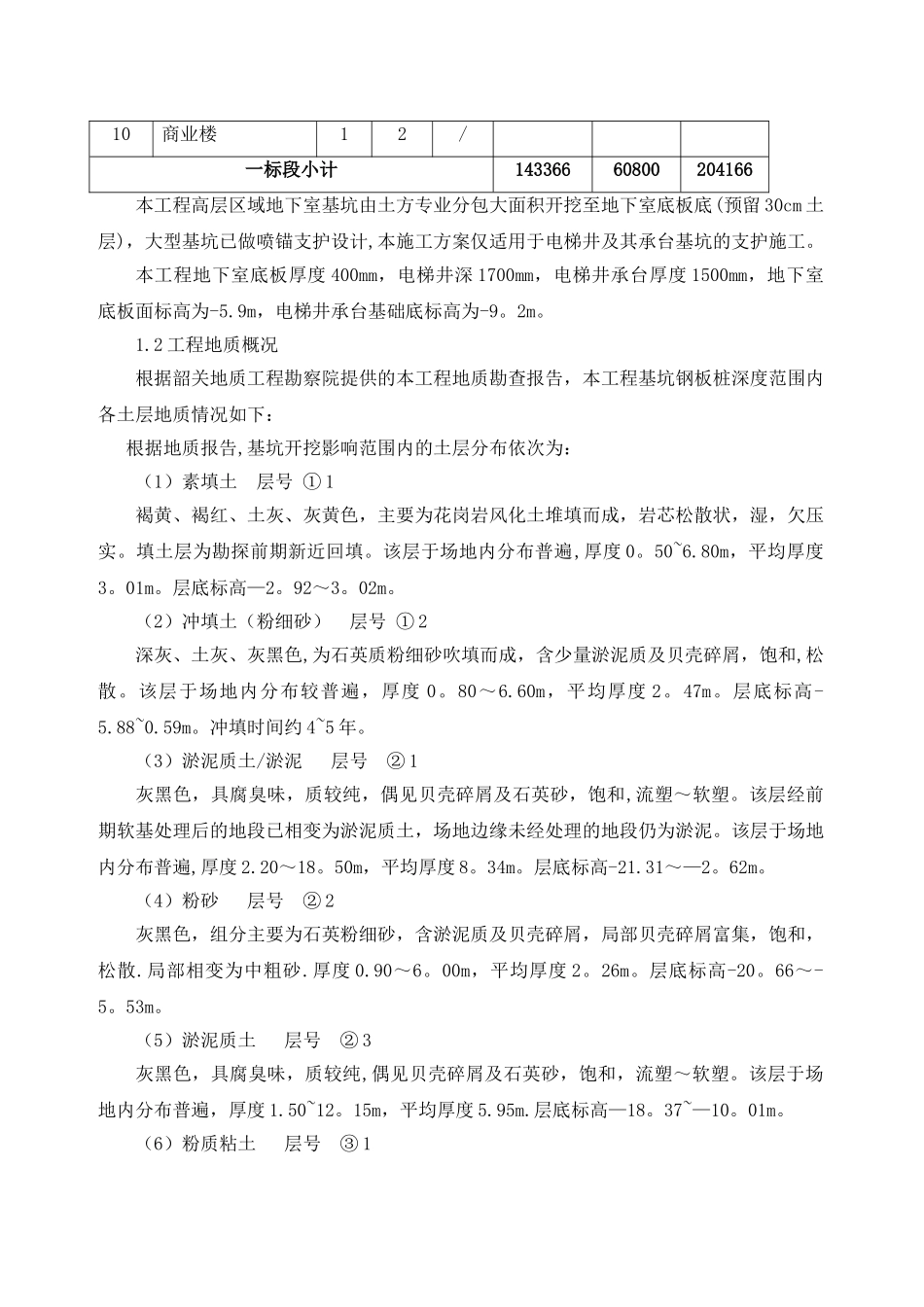

电梯井承台基坑支护方案_第2页
2/24

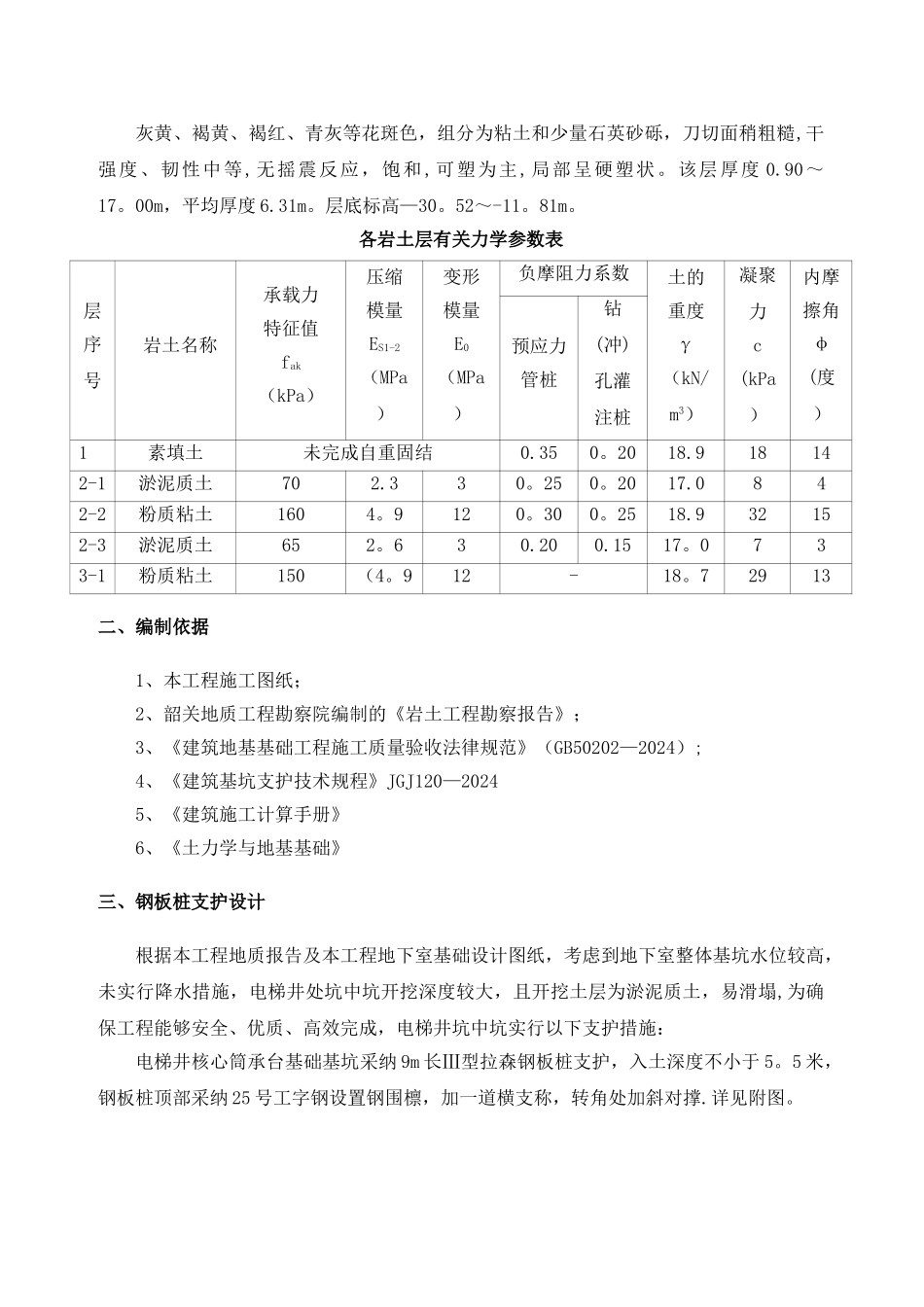

电梯井承台基坑支护方案_第3页
3/24
目 录一、工程概况.....................................................................................................2二、编制依据.....................................................................................................4三、钢板桩支护设计.........................................................................................4四、钢板桩支护施工.........................................................................................4五、基础土方开挖施工.....................................................................................9六、基坑监测与应急措施...............................................................................11七、 其它注意事项.........................................................................................12八、电梯井钢板桩支护计算书.......................................................................12 九、电梯井钢板桩支护计算书 ..。。。.......。。。...。...。.。。.。.。.。.。27一、工程概况1。1 设计概况珠海恒大海泉湾花园一标段由 A1、A3 两块地组成,总建筑面积约为 204166 平方米,包括 8 栋19F 高层住宅、4 栋 15F 高层住宅、8 栋 11F 高层住宅,4 栋 7F 花园洋房、2/3 层别墅 69 栋,幼儿园 1 栋,销售中心 1 栋、综合楼 1 栋及一栋 2 层商业。序号单位工程名称(注明栋号)栋数地上层数地下层数地上面积(m2)地下面积(m2)建筑面积(m2)一一标段1A1 地块 19F 高层住宅819132136500002041662A1 地块 15F 高层住宅4151209323A1 地块 11F 高层住宅8111523904A1 地块花园洋房27173235A1 地块别墅542\311758993006A3 地块别墅82\31404912007销售部12/400008综合楼12125473009幼儿园13/2400010商业楼12/一标段小计14336660800204166本工程高层区域地下室基坑由土方专业分包大面积开挖至地下室底板底(预留 30cm 土层),大型基坑已做喷锚支护设计,本施工方案仅适用于电梯井及其承台基坑的支护施工。本工程地下室底板厚度 400mm,电梯井深 1700mm,电梯井承台厚度 1500mm,地下室底板面标高为-5.9m,电梯井承台基础底标高为-9。2m。1.2 工程地质概况根据韶关地质工程勘察院提供的本工程地质勘查报告,本工程基坑钢板桩深度范围内各土层地质情况如下:根据地质报...
