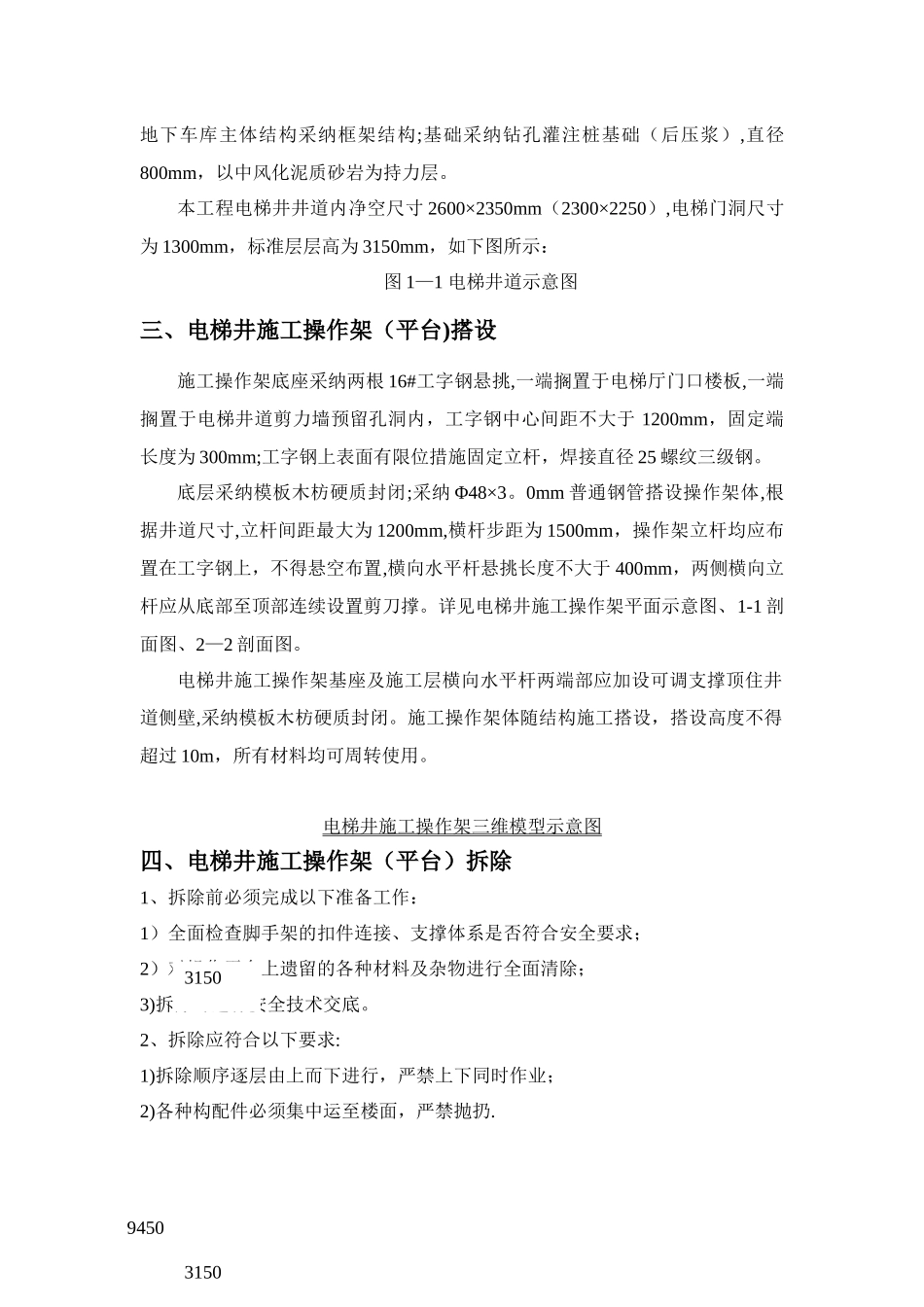

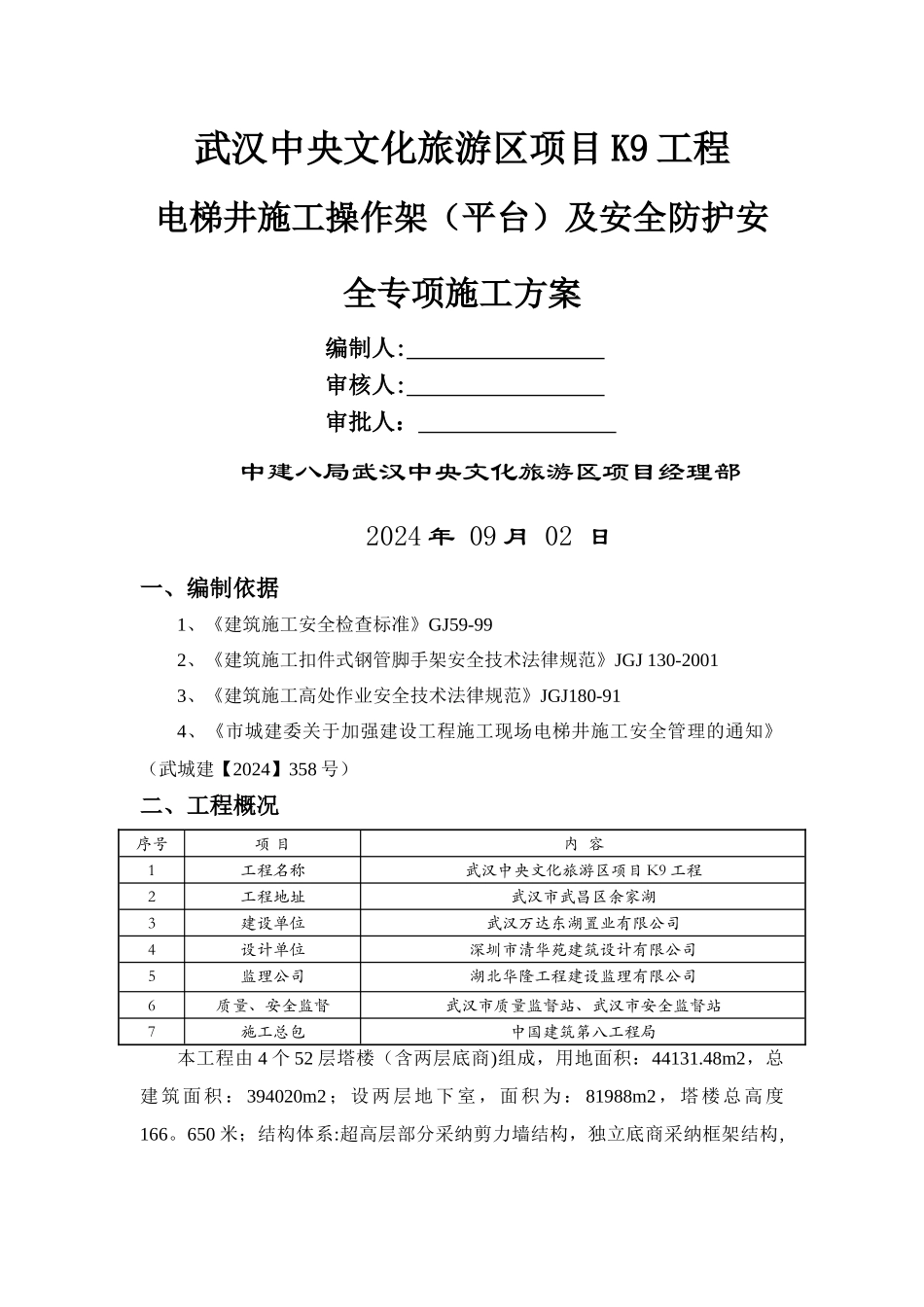

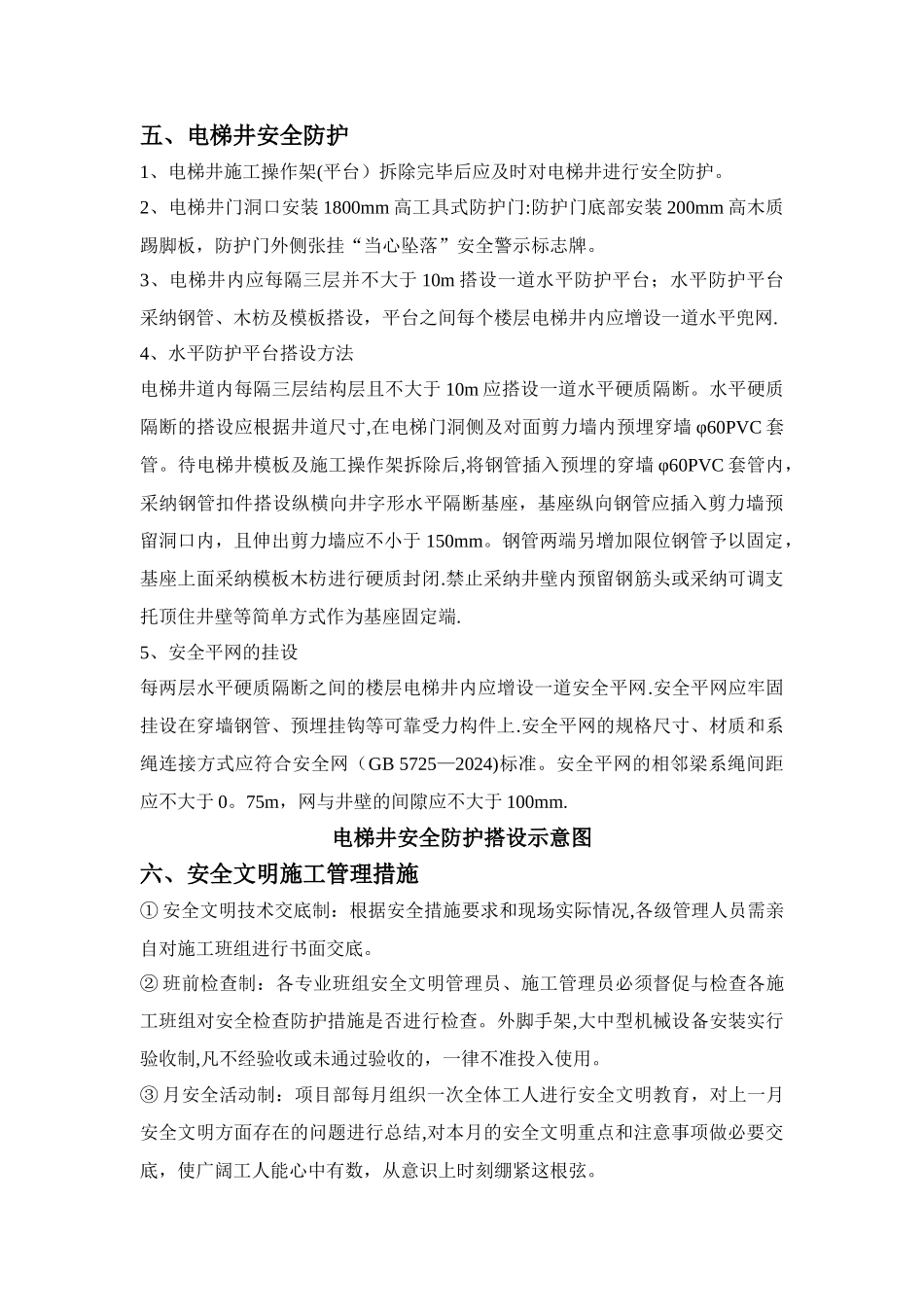

武汉中央文化旅游区项目 K9 工程电梯井施工操作架(平台)及安全防护安全专项施工方案编制人: 审核人: 审批人: 中建八局武汉中央文化旅游区项目经理部2024 年 09 月 02 日一、编制依据1、《建筑施工安全检查标准》GJ59-992、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ 130-20013、《建筑施工高处作业安全技术法律规范》JGJ180-914、《市城建委关于加强建设工程施工现场电梯井施工安全管理的通知》(武城建【2024】358 号)二、工程概况序号项 目内 容1工程名称武汉中央文化旅游区项目 K9 工程2工程地址武汉市武昌区余家湖3建设单位武汉万达东湖置业有限公司4设计单位深圳市清华苑建筑设计有限公司5监理公司湖北华隆工程建设监理有限公司6质量、安全监督武汉市质量监督站、武汉市安全监督站7施工总包中国建筑第八工程局本工程由 4 个 52 层塔楼(含两层底商)组成,用地面积:44131.48m2,总建筑面积: 394020m2;设两层地下室,面积为: 81988m2,塔楼总高度166。650 米;结构体系:超高层部分采纳剪力墙结构,独立底商采纳框架结构,地下车库主体结构采纳框架结构;基础采纳钻孔灌注桩基础(后压浆),直径800mm,以中风化泥质砂岩为持力层。本工程电梯井井道内净空尺寸 2600×2350mm(2300×2250),电梯门洞尺寸为 1300mm,标准层层高为 3150mm,如下图所示:图 1—1 电梯井道示意图三、电梯井施工操作架(平台)搭设施工操作架底座采纳两根 16#工字钢悬挑,一端搁置于电梯厅门口楼板,一端搁置于电梯井道剪力墙预留孔洞内,工字钢中心间距不大于 1200mm,固定端长度为 300mm;工字钢上表面有限位措施固定立杆,焊接直径 25 螺纹三级钢。底层采纳模板木枋硬质封闭;采纳 Φ48×3。0mm 普通钢管搭设操作架体,根据井道尺寸,立杆间距最大为 1200mm,横杆步距为 1500mm,操作架立杆均应布置在工字钢上,不得悬空布置,横向水平杆悬挑长度不大于 400mm,两侧横向立杆应从底部至顶部连续设置剪刀撑。详见电梯井施工操作架平面示意图、1-1 剖面图、2—2 剖面图。电梯井施工操作架基座及施工层横向水平杆两端部应加设可调支撑顶住井道侧壁,采纳模板木枋硬质封闭。施工操作架体随结构施工搭设,搭设高度不得超过 10m,所有材料均可周转使用。电梯井施工操作架三维模型示意图四、电梯井施工操作架(平台)拆除1、拆除前必须完成以下准备工作:1)全面检查脚手架的扣件连接、支撑体系是否符合安全要求;2)对操作平台...
