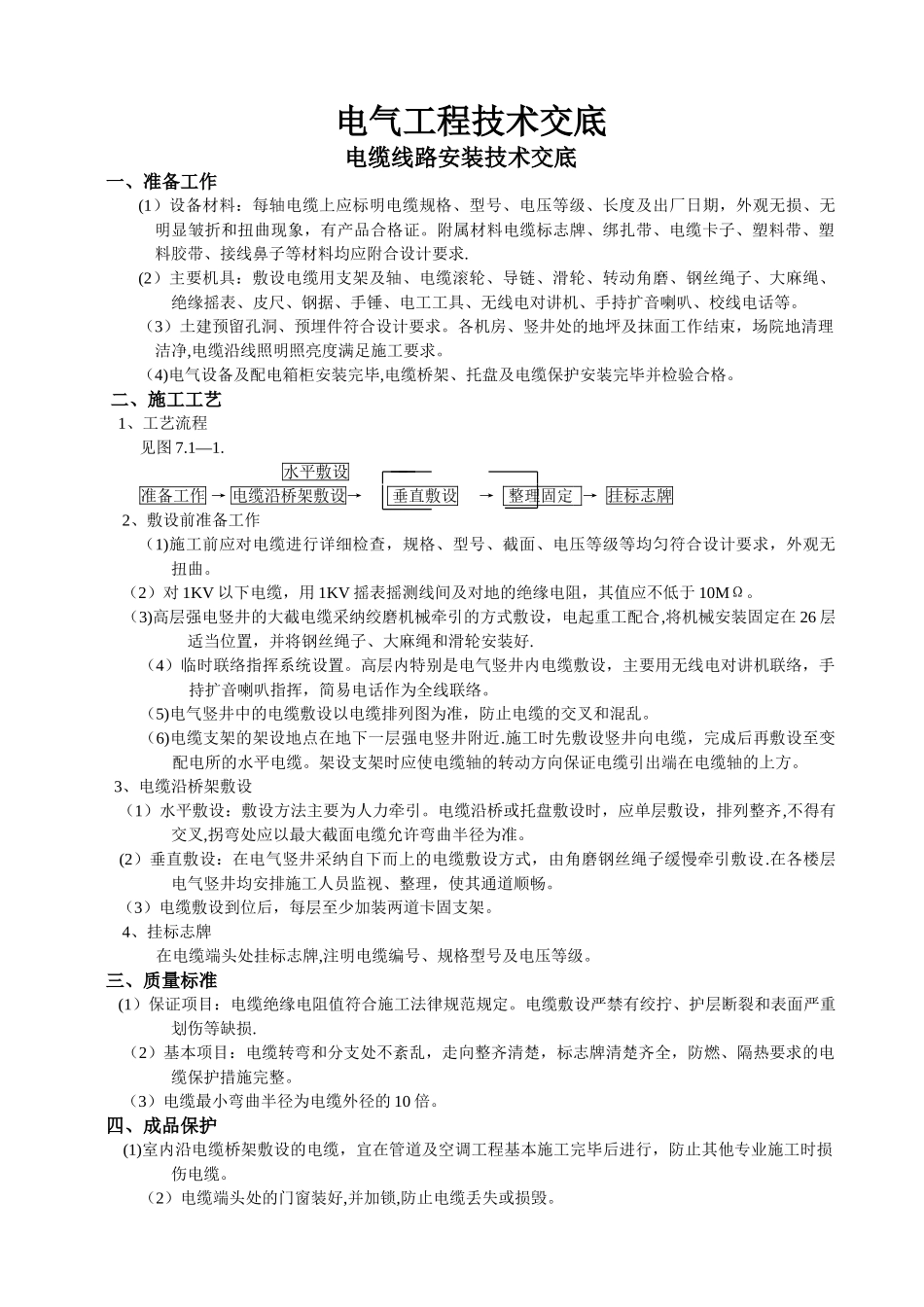

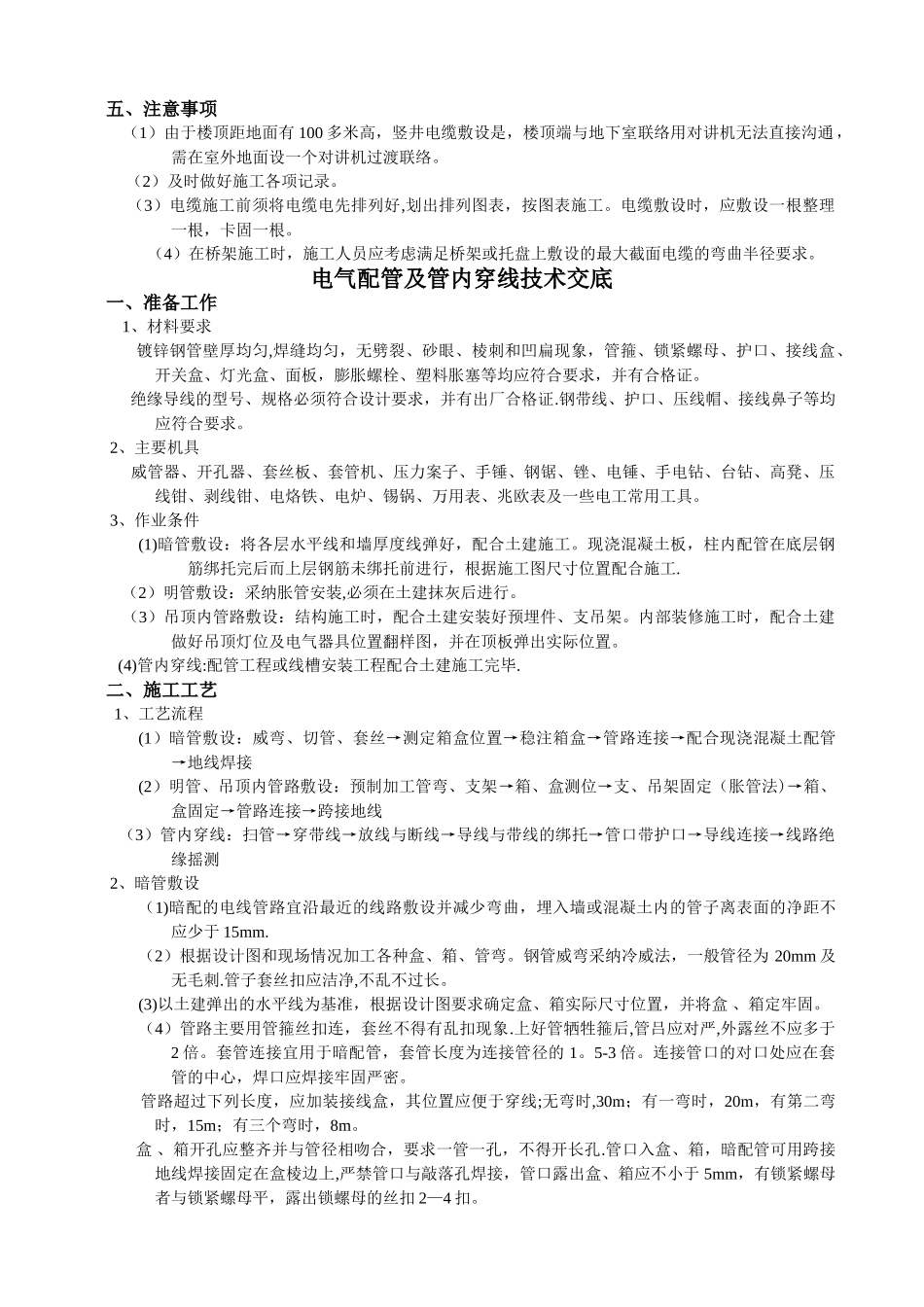

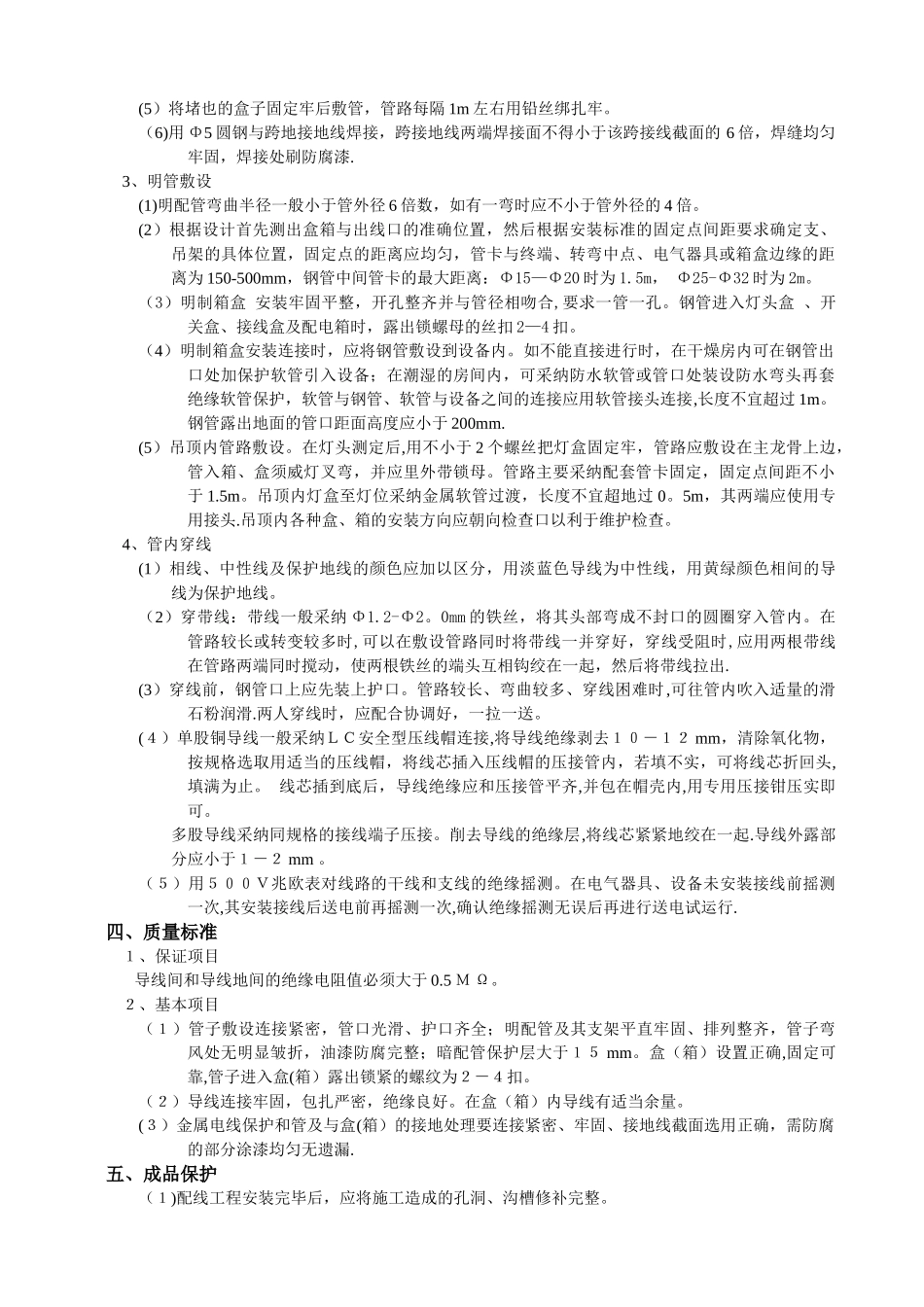

电气工程技术交底 电缆线路安装技术交底一、准备工作(1）设备材料：每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，外观无损、无明显皱折和扭曲现象，有产品合格证。附属材料电缆标志牌、绑扎带、电缆卡子、塑料带、塑料胶带、接线鼻子等材料均应附合设计要求.(2）主要机具：敷设电缆用支架及轴、电缆滚轮、导链、滑轮、转动角磨、钢丝绳子、大麻绳、绝缘摇表、皮尺、钢据、手锤、电工工具、无线电对讲机、手持扩音喇叭、校线电话等。（3）土建预留孔洞、预埋件符合设计要求。各机房、竖井处的地坪及抹面工作结束，场院地清理洁净,电缆沿线照明照亮度满足施工要求。（4)电气设备及配电箱柜安装完毕,电缆桥架、托盘及电缆保护安装完毕并检验合格。 二、施工工艺 1、工艺流程见图 7.1—1. 水平敷设准备工作 → 电缆沿桥架敷设→ 垂直敷设 → 整理固定 → 挂标志牌2、敷设前准备工作（1)施工前应对电缆进行详细检查，规格、型号、截面、电压等级等均匀符合设计要求，外观无扭曲。 （2）对 1KV 以下电缆，用 1KV 摇表摇测线间及对地的绝缘电阻，其值应不低于 10MΩ。 （3)高层强电竖井的大截电缆采纳绞磨机械牵引的方式敷设，电起重工配合,将机械安装固定在 26 层适当位置，并将钢丝绳子、大麻绳和滑轮安装好.（4）临时联络指挥系统设置。高层内特别是电气竖井内电缆敷设，主要用无线电对讲机联络，手持扩音喇叭指挥，简易电话作为全线联络。（5)电气竖井中的电缆敷设以电缆排列图为准，防止电缆的交叉和混乱。（6)电缆支架的架设地点在地下一层强电竖井附近.施工时先敷设竖井向电缆，完成后再敷设至变配电所的水平电缆。架设支架时应使电缆轴的转动方向保证电缆引出端在电缆轴的上方。 3、电缆沿桥架敷设 （1）水平敷设：敷设方法主要为人力牵引。电缆沿桥或托盘敷设时，应单层敷设，排列整齐,不得有交叉,拐弯处应以最大截面电缆允许弯曲半径为准。 (2）垂直敷设：在电气竖井采纳自下而上的电缆敷设方式，由角磨钢丝绳子缓慢牵引敷设.在各楼层电气竖井均安排施工人员监视、整理，使其通道顺畅。 （3）电缆敷设到位后，每层至少加装两道卡固支架。4、挂标志牌在电缆端头处挂标志牌,注明电缆编号、规格型号及电压等级。三、质量标准 (1）保证项目：电缆绝缘电阻值符合施工法律规范规定。电缆敷设严禁有绞拧、护层断裂和表面严重划伤等缺损. （2）基本项目：电缆转弯和分支处不紊乱，走向整齐清楚，标志牌清楚齐...
