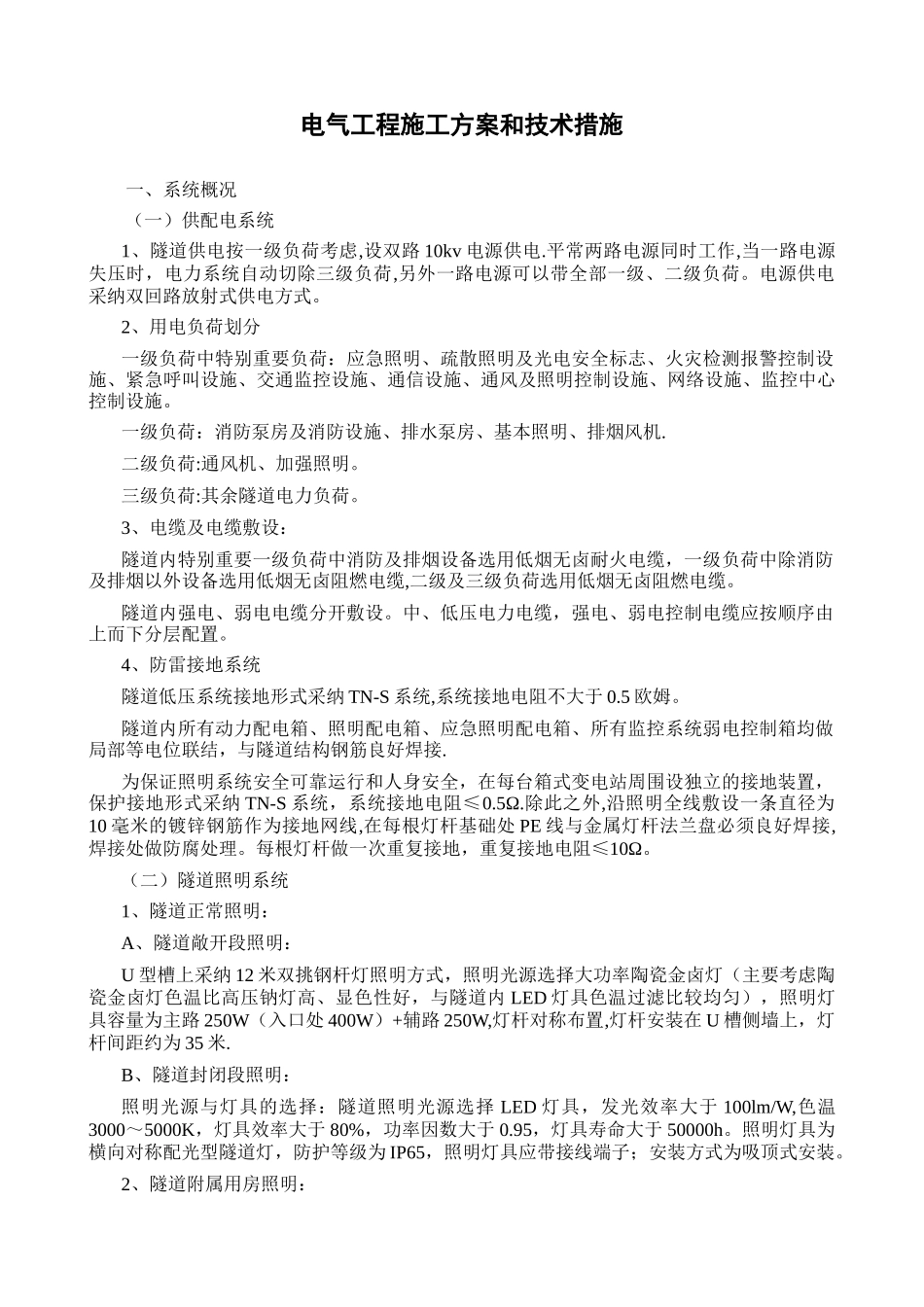

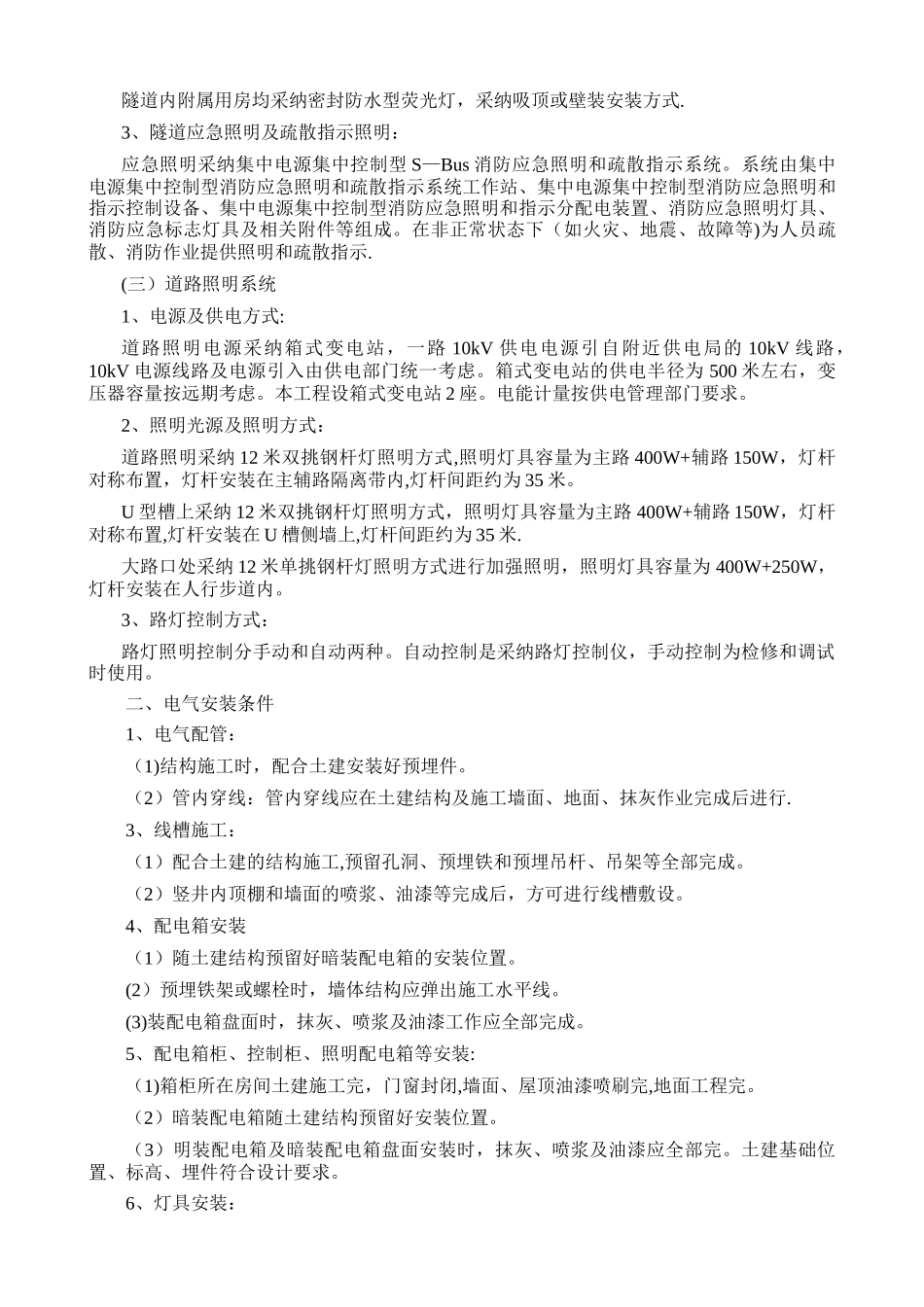

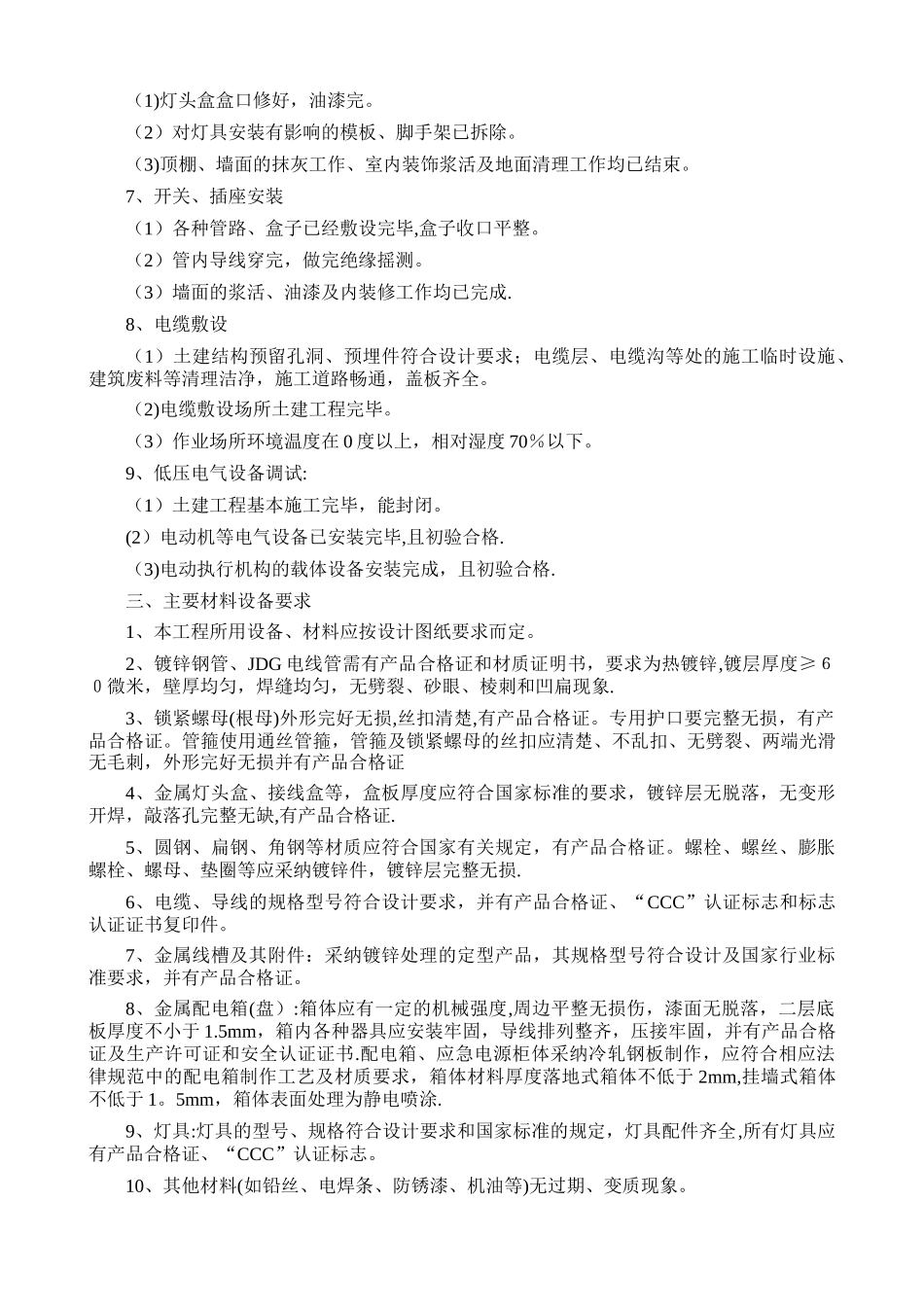

电气工程施工方案和技术措施一、系统概况（一）供配电系统1、隧道供电按一级负荷考虑,设双路 10kv 电源供电.平常两路电源同时工作,当一路电源失压时，电力系统自动切除三级负荷,另外一路电源可以带全部一级、二级负荷。电源供电采纳双回路放射式供电方式。2、用电负荷划分一级负荷中特别重要负荷：应急照明、疏散照明及光电安全标志、火灾检测报警控制设施、紧急呼叫设施、交通监控设施、通信设施、通风及照明控制设施、网络设施、监控中心控制设施。一级负荷：消防泵房及消防设施、排水泵房、基本照明、排烟风机.二级负荷:通风机、加强照明。三级负荷:其余隧道电力负荷。3、电缆及电缆敷设：隧道内特别重要一级负荷中消防及排烟设备选用低烟无卤耐火电缆，一级负荷中除消防及排烟以外设备选用低烟无卤阻燃电缆,二级及三级负荷选用低烟无卤阻燃电缆。隧道内强电、弱电电缆分开敷设。中、低压电力电缆，强电、弱电控制电缆应按顺序由上而下分层配置。4、防雷接地系统隧道低压系统接地形式采纳 TN-S 系统,系统接地电阻不大于 0.5 欧姆。隧道内所有动力配电箱、照明配电箱、应急照明配电箱、所有监控系统弱电控制箱均做局部等电位联结，与隧道结构钢筋良好焊接.为保证照明系统安全可靠运行和人身安全，在每台箱式变电站周围设独立的接地装置，保护接地形式采纳 TN-S 系统，系统接地电阻≤0.5Ω.除此之外,沿照明全线敷设一条直径为10 毫米的镀锌钢筋作为接地网线,在每根灯杆基础处 PE 线与金属灯杆法兰盘必须良好焊接,焊接处做防腐处理。每根灯杆做一次重复接地，重复接地电阻≤10Ω。（二）隧道照明系统1、隧道正常照明：A、隧道敞开段照明：U 型槽上采纳 12 米双挑钢杆灯照明方式，照明光源选择大功率陶瓷金卤灯（主要考虑陶瓷金卤灯色温比高压钠灯高、显色性好，与隧道内 LED 灯具色温过滤比较均匀），照明灯具容量为主路 250W（入口处 400W）+辅路 250W,灯杆对称布置,灯杆安装在 U 槽侧墙上，灯杆间距约为 35 米.B、隧道封闭段照明：照明光源与灯具的选择：隧道照明光源选择 LED 灯具，发光效率大于 100lm/W,色温3000～5000K，灯具效率大于 80%，功率因数大于 0.95，灯具寿命大于 50000h。照明灯具为横向对称配光型隧道灯，防护等级为 IP65，照明灯具应带接线端子；安装方式为吸顶式安装。2、隧道附属用房照明：隧道内附属用房均采纳密封防水型荧光灯，采纳吸顶或壁装安装方式.3、隧道应急照明及疏散指示照明：应急...
