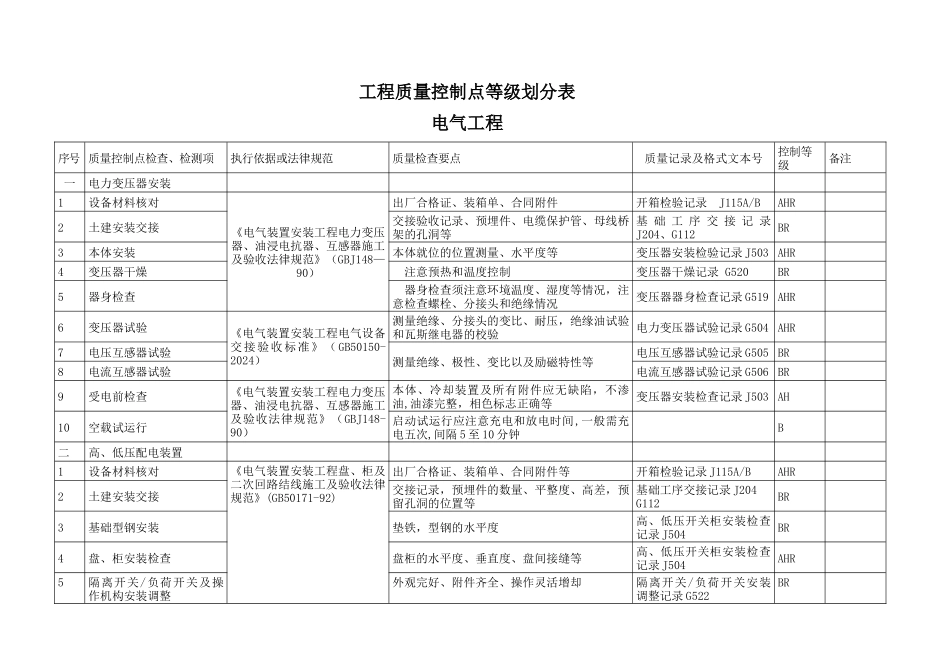

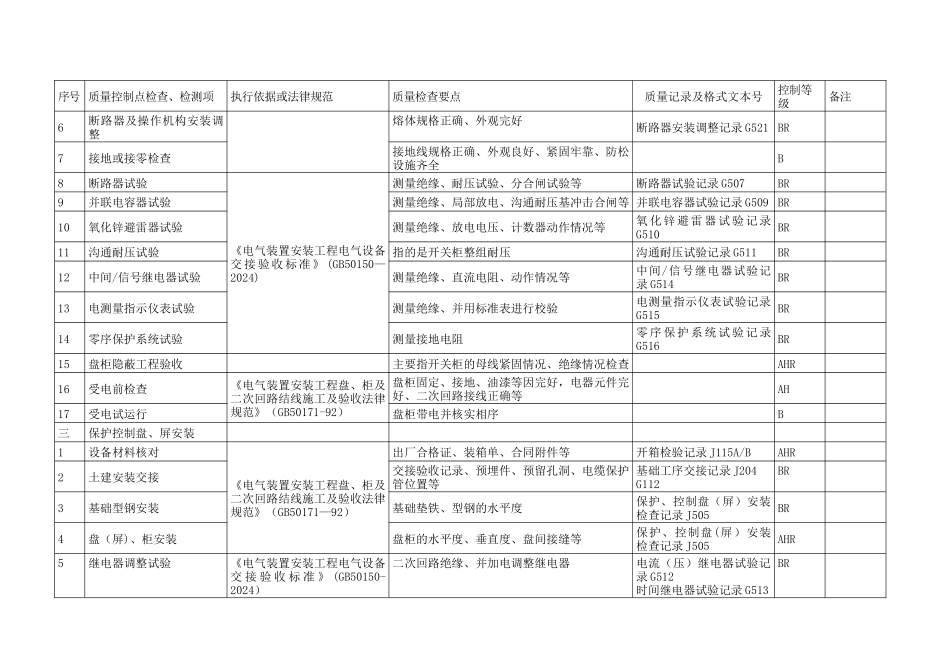

工程质量控制点等级划分表电气工程序号 质量控制点检查、检测项执行依据或法律规范质量检查要点质量记录及格式文本号控制等级备注一电力变压器安装1设备材料核对《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范》（GBJ148—90）出厂合格证、装箱单、合同附件开箱检验记录 J115A/BAHR2土建安装交接交接验收记录、预埋件、电缆保护管、母线桥架的孔洞等基 础 工 序 交 接 记 录J204、G112BR3本体安装本体就位的位置测量、水平度等变压器安装检验记录 J503 AHR4变压器干燥 注意预热和温度控制变压器干燥记录 G520BR5器身检查 器身检查须注意环境温度、湿度等情况，注意检查螺栓、分接头和绝缘情况变压器器身检查记录 G519 AHR6变压器试验《电气装置安装工程电气设备交接验收标准》（ GB50150-2024）测量绝缘、分接头的变比、耐压，绝缘油试验和瓦斯继电器的校验电力变压器试验记录 G504 AHR7电压互感器试验测量绝缘、极性、变比以及励磁特性等电压互感器试验记录 G505 BR8电流互感器试验电流互感器试验记录 G506 BR9受电前检查《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范》（GBJ148-90）本体、冷却装置及所有附件应无缺陷，不渗油,油漆完整，相色标志正确等变压器安装检查记录 J503 AH10空载试运行启动试运行应注意充电和放电时间,一般需充电五次,间隔 5 至 10 分钟B二高、低压配电装置1设备材料核对《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》(GB50171-92)出厂合格证、装箱单、合同附件等开箱检验记录 J115A/BAHR2土建安装交接交接记录，预埋件的数量、平整度、高差，预留孔洞的位置等基础工序交接记录 J204G112BR3基础型钢安装垫铁，型钢的水平度高、低压开关柜安装检查记录 J504BR4盘、柜安装检查盘柜的水平度、垂直度、盘间接缝等高、低压开关柜安装检查记录 J504AHR5隔离开关/负荷开关及操作机构安装调整外观完好、附件齐全、操作灵活增却隔离开关/负荷开关安装调整记录 G522BR序号 质量控制点检查、检测项执行依据或法律规范质量检查要点质量记录及格式文本号控制等级备注6断路器及操作机构安装调整熔体规格正确、外观完好断路器安装调整记录 G521 BR7接地或接零检查接地线规格正确、外观良好、紧固牢靠、防松设施齐全B8断路器试验《电气装置安装工程电气设备交 接 验 收 标 准 》 (GB50150—2024)测量绝缘、耐压试验、分合闸试验...
