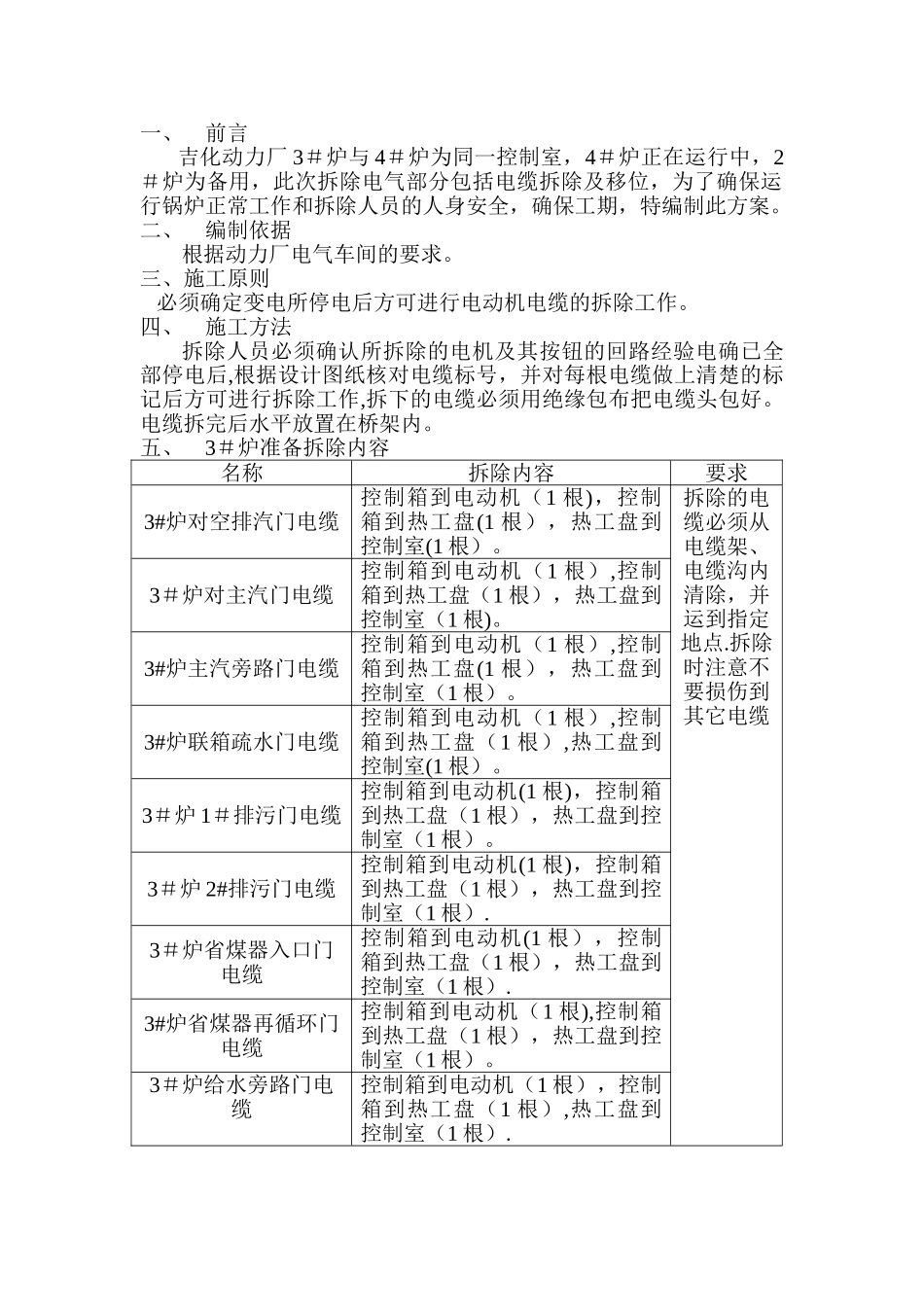

一、前言吉化动力厂 3＃炉与 4＃炉为同一控制室，4＃炉正在运行中，2＃炉为备用，此次拆除电气部分包括电缆拆除及移位，为了确保运行锅炉正常工作和拆除人员的人身安全，确保工期，特编制此方案。二、编制依据根据动力厂电气车间的要求。三、施工原则 必须确定变电所停电后方可进行电动机电缆的拆除工作。四、施工方法拆除人员必须确认所拆除的电机及其按钮的回路经验电确已全部停电后,根据设计图纸核对电缆标号，并对每根电缆做上清楚的标记后方可进行拆除工作,拆下的电缆必须用绝缘包布把电缆头包好。电缆拆完后水平放置在桥架内。五、3＃炉准备拆除内容名称拆除内容要求3#炉对空排汽门电缆控制箱到电动机（1 根)，控制箱到热工盘(1 根），热工盘到控制室(1 根）。拆除的电缆必须从电缆架、电缆沟内清除，并运到指定地点.拆除时注意不要损伤到其它电缆3＃炉对主汽门电缆控制箱到电动机（1 根）,控制箱到热工盘（1 根），热工盘到控制室（1 根)。3#炉主汽旁路门电缆控制箱到电动机（1 根）,控制箱到热工盘(1 根），热工盘到控制室（1 根）。3#炉联箱疏水门电缆控制箱到电动机（1 根）,控制箱到热工盘（1 根）,热工盘到控制室(1 根）。3＃炉 1＃排污门电缆控制箱到电动机(1 根)，控制箱到热工盘（1 根），热工盘到控制室（1 根）。3＃炉 2#排污门电缆控制箱到电动机(1 根)，控制箱到热工盘（1 根），热工盘到控制室（1 根）.3＃炉省煤器入口门电缆控制箱到电动机(1 根），控制箱到热工盘（1 根），热工盘到控制室（1 根）.3#炉省煤器再循环门电缆控制箱到电动机（1 根),控制箱到热工盘（1 根），热工盘到控制室（1 根）。3＃炉给水旁路门电缆控制箱到电动机（1 根），控制箱到热工盘（1 根）,热工盘到控制室（1 根）.3＃炉给水门电缆控制箱到电动机（1 根），控制箱到热工盘(1 根），热工盘到控制室（1 根)。3＃炉事故放水门电缆控制箱到电动机（1 根）,控制箱到热工盘（1 根），热工盘到控制室（1 根）。3#炉本体照明电源电缆3＃动力盘到本体照明盘3#炉仪表电源电缆3#炉热工盘到控制室，1＃、2＃炉动力盘到控制室3＃炉动力盘电源电缆380V 厂用Ⅲ段 2＃盘到 3#炉动力盘，3#炉动力盘到 3＃炉热工盘3#炉热工盘电源电缆380V 厂用Ⅲ段 9＃盘到 3#炉热工盘3#炉 1#送风机电缆6KV Ⅲ 段到 1#送风机本体,6KV Ⅲ 段到控制室6KV 小车开关柜只拆除外引电缆,其它配线及元件勿动。3＃炉 2#送风机电缆6KV ...
